18/05/2023, 15:22 Avaliação Final (Objetiva) - Individual
about:blank 1/5
Prova Impressa
GABARITO | Avaliação Final (Objetiva) - Individual
(Cod.:824794)
Peso da Avaliação 3,00
Prova 61628918
Qtd. de Questões 10
Acertos/Erros 7/1
Canceladas 2
Nota 9,00
Atenção: Esta questão foi cancelada, porém a pontuação foi considerada.

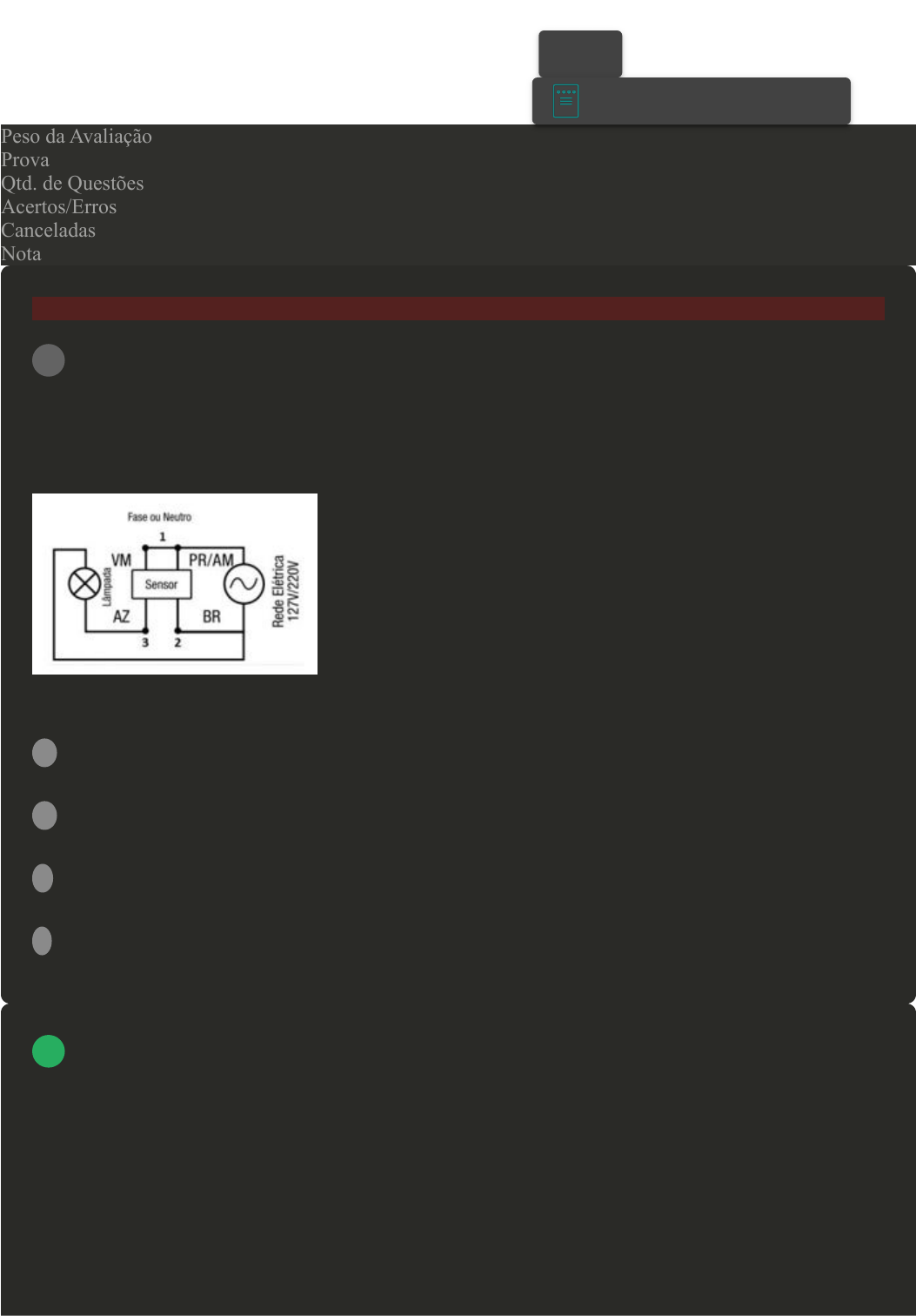

[Laboratório virtual - Automação Residencial e Telecomunicações] Sensor de presença é um
equipamento muito empregado em instalações residenciais ou prediais, sendo comum seu uso para o
acendimento automático de luzes e/ou acionamento de alarmes. Seu funcionamento é baseado em
sensoriamento da radiação infravermelha do local. A imagem apresenta o esquema de ligação do
sensor de presença para acionamento de iluminação indicativa:
Sobre o funcionamento do circuito de acionamento da lâmpada indicativa, assinale a alternativa
CORRETA:
A Quando o sensor detecta alguma presença, ele fecha os contatos 2 com o 3, alimentando
diretamente a lâmpada.
B Quando o sensor detecta alguma presença, ele fecha os contatos 1 com o 2, alimentando o
circuito de iluminação.
C Quando o sensor detecta alguma presença, ele abre os contatos 1 e 1 e fecha o contato 1 com 2,
energizando o circuito da lâmpada.
D Quando o sensor detecta alguma presença, ele fecha os contatos 1 com o 3, liberando a passagem
da corrente elétrica e acendendo a lâmpada.
As lâmpadas incandescentes são um dos equipamentos elétricos mais antigos e um dos tipos de
lâmpadas mais bem conhecidos, devido à sua ampla utilização ainda hoje. Com base nessas
lâmpadas, classifique V para as sentenças verdadeiras e F para as falsas:
( ) As lâmpadas incandescentes geram muito calor.
( ) Possuem uma vida útil de 7500 a 12000 horas.
( ) Possuem um alto índice de reprodução de cor.
( ) Seu uso é atualmente restrito para unidades de baixa potência.
( ) Sua eficiência luminosa é de 130 lm/W.
Assinale a alternativa que apresenta a sequência CORRETA:
 VOLTAR
A+
Alterar modo de visualização
1
2
18/05/2023, 15:22 Avaliação Final (Objetiva) - Individual
about:blank 2/5
A V - V - F - V - F.
B F - V - F - F - V.
C F - F - V - F - V.
D V - F - V - V - F.
Muitas das instalações elétricas utilizam eletrodutos embutidos em alvenaria, que devem ser
representados nas plantas da instalação. Com base no exposto, analise as sentenças a seguir:
I- As caixas octogonais permitem a conexão de até oito eletrodutos.
II- É recomendável posicionar um alto número de circuitos por eletroduto para economizar espaço.
III- Os diâmetros dos eletrodutos devem constar na planta.
Assinale a alternativa CORRETA:
A As sentenças I e II estão corretas.
B As sentenças II e III estão corretas.
C Somente a sentença III está correta.
D Somente a sentença I está correta.
As recomendações das seções dos condutores em instalações de baixa tensão são especificadas
na norma NBR 5410:2004, considerando o material do condutor como sendo o cobre. Com base
nessas recomendações, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Os condutores nos circuitos de iluminação devem possuir seção máxima de 1,5 mm^2.
( ) As tomadas de uso geral deve possuir seção mínima de 2,5 mm^2.
( ) As tomadas de uso específico devem possuir seção mínima de 3,0 mm^2.
( ) As tomadas de uso geral devem possuir seção máxima de 3,0 mm^2.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - F.
B V - F - V - F.
C F - F - F - V.
D V - V - F - V.
Um cômodo é planejado possuindo uma área de 20 m^2. Deseja-se projetar a iluminação desse
cômodo quanto a sua carga. De acordo com a norma NBR 5410 (2004), calcule a carga mínima
recomendada e assinale a alternativa CORRETA:
3
4
5
18/05/2023, 15:22 Avaliação Final (Objetiva) - Individual
about:blank 3/5
FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf.
Acesso em: 3 jan. 2020.
A 280 VA.
B 300 VA.
C 340 VA.
D 220 VA.
A queda de tensão máxima permitida por limite da norma é definida dependendo do tipo de
instalação, e deve ser calculada com relação a um ponto de início, também relacionado com o tipo de
instalação. Com base no exposto, associe os itens, utilizando o código a seguir:
I- Instalações alimentadas através de subestação própria.
II- Instalações alimentadas através da rede secundária.
III- Instalações com geração própria.
( ) 5%, calculado a partir do ponto de entrega.
( ) 7%, calculado a partir dos terminais de saída do gerador.
( ) 7%, calculado a partir dos terminais secundários do transformador.
Assinale a alternativa que apresenta a sequência CORRETA:
A I - II - III.
B II - III - I.
C I - III - II.
D III - I - II.
Um ambiente deve ser iluminado por quatro luminárias, que geram um fluxo luminoso total de
500 lm. Se cada lâmpada utilizada emite 20 lm, calcule quantas lâmpadas, ao mínimo, devem existir
em cada luminária e assinale a alternativa CORRETA:
A 5.
B 6.
C 7.
D 8.
Atenção: Esta questão foi cancelada, porém a pontuação foi considerada.
6
7
18/05/2023, 15:22 Avaliação Final (Objetiva) - Individual
about:blank 4/5
[Laboratório virtual - Instalações Elétricas Residenciais: Circuitos Básicos] Os dispositivos residuais
são utilizados para segurança e proteção dos usuários, de forma que, quando houver corrente de fuga
ou residual circulando no circuito, ele desligue o sistema.
Sobre o funcionamento do circuito apresentado, assinale a alternativa CORRETA:
A S1 liga L2; S2 liga L1; e o circuito desliga todas as lâmpadas.
B S1 liga L2; S2 liga L1; o circuito desliga L1 e L2 permanece acesa.
C S2 liga L1; S1 é acionado, mas nada liga.
D S1 liga L2; S2 liga L1; o circuito desliga L2 e L1 permanece acesa.
A eficiência luminosa indica o quão eficiente uma fonte luminosa converte em luz a energia que
recebe. A iluminação tem suas propriedades determinadas por alguns fatores, como frequência,
comprimento de onda e fluxo luminoso. Com base nisso, classifique V para as sentenças verdadeiras
e F para as falsas:
( ) As radiações de maior comprimento de onda têm cores azul e violeta.
( ) O fluxo luminoso possui unidades de Candela.
( ) A iluminância representa a luz que incide sobre determinada área.
( ) A unidade de iluminância é VA.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B V - F - V - V.
C F - F - V - F.
D V - V - F - F.
Existem vários diferentes tipos de lâmpadas utilizadas para iluminação, como: incandescentes,
halógenas de Tungstênio, de descarga e LED. Com base nesses tipos e lâmpadas e suas
características, associe os itens, utilizando o código a seguir:
8
9
10
18/05/2023, 15:22 Avaliação Final (Objetiva) - Individual
about:blank 5/5
I- Lâmpadas incandescentes.
II- Lâmpadas halógenas de Tungstênio.
III- Lâmpadas de descarga.
IV- Lâmpadas LED.
( ) Alto índice de reprodução de cor, baixa durabilidade e necessidade de um transformador.
( ) Alto rendimento luminoso e tamanho pequeno.
( ) Baixa eficiência, baixa vida útil e alto aquecimento.
( ) Baixo índice de reprodução de cor, alta vida útil e baixa necessidade de manutenção.
Assinale a alternativa que apresenta a sequência CORRETA:
A I - III - IV - II.
B II - IV - I - III.
C IV - II - III - I.
D III - I - II - IV.
