Disc.: ELETRICIDADE APLICADA
Aluno(a): LUAN QUELVIN ARAUJO SILVA 202103853561
Acertos: 10,0 de 10,0 29/05/2023
Acerto: 1,0  / 1,0

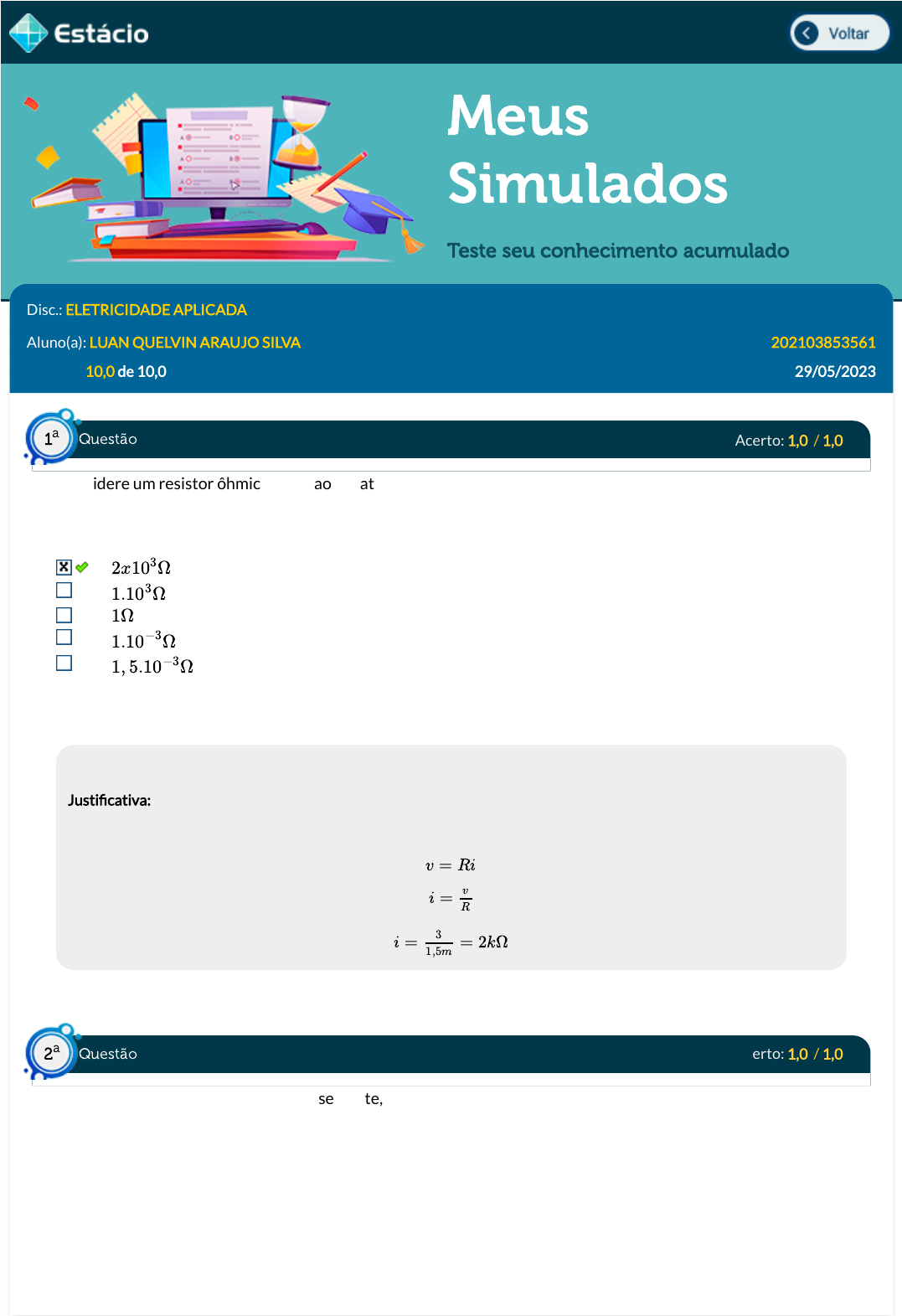

Considere um resistor ôhmico. Este, ao ser atravessado por uma corrente elétrica de 1,5mA, apresenta uma
diferença de potencial de 3V. Dentre as alternativas abaixo, assinale aquela que indica o módulo da resistência
elétrica desse resistor:

Respondido em 29/05/2023 19:49:25
Explicação:
Justi�cativa:
Aplicando a Lei de Ohm, temos:
Acerto: 1,0  / 1,0
Considere uma residência. Na tabela seguinte, tem-se a potência e o tempo de funcionamento de alguns
aparelhos utilizados no mês.
2x103Ω
1.103Ω
1Ω
1.10−3Ω
1, 5.10−3Ω
v = Ri
i =
v
R
i = = 2kΩ
3
1,5m
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
Considere os seguintes dados:
Preço de energia elétrica por kWh custa R$0,40.
O período para o cálculo da conta de energia elétrica mensal é de 30 dias e que a família gasta
mensalmente R$200,00 com a conta de energia elétrica.
Assinale a alternativa que apresenta o aparelho com maior consumo mensal além do impacto promovido pelo
mesmo, em percentual, na conta mensal.
Geladeira, corresponde a 21% do custo mensal total; R$71,60
Chuveiro, corresponde a 18% do custo mensal total; R$53,60
Chuveiro, corresponde a 42% do custo mensal total; R$29,60
 Chuveiro; corresponde a 26,4% do custo mensal total; R$52,80
Geladeira, corresponde a 20% do custo mensal total; R$40,40
Respondido em 29/05/2023 19:49:56
Explicação:
Justi�cativa:
Gasto mensal por equipamento:
Gasto total chuveiro
Acerto: 1,0  / 1,0
(Prefeitura de Poção - PE / 2019) Leia as a�rmativas a seguir:
I. Os resistores não possibilitam alterar a diferença de potencial em determinada parte do circuito elétrico.
II. O circuito elétrico simples é aquele que percorre apenas um caminho. O exemplo mais comum é uma bateria.
III. Resistores não variam com a temperatura.
Marque a alternativa correta:
As a�rmativas I, II e III são falsas.
4, 4x0, 40x30 = 52, 80
= 0, 264 ou 26, 4
52,80
200
 Questão3
a
 A a�rmativa II é verdadeira, e a I e III são falsas.
As a�rmativas I, II e III são verdadeiras.
As a�rmativas I e III são verdadeiras, e a II é falsa.
A a�rmativa I é falsa, e a II e III são verdadeiras.
Respondido em 29/05/2023 19:51:21
Explicação:
Justi�cativa:
Os resistores permitem alterar a ddp, devido à queda de tensão. Estes podem variar com a temperatura. Um circuito
simples percorre apenas um caminho da fonte até a carga. Os resistores são componentes do circuito que dissipam
energia sob a forma de calor. A temperatura, por sua vez, pode alterar a resistência do mesmo à passagem de
corrente.
Acerto: 1,0  / 1,0
Para o circuito da �gura, a corrente e a tensão no resistor de  valem respectivamente
Fonte: Autora
1,8A e 3,5V.
 1,33A e 4,0V.
2,5A e 3,5V.
2,0A e 4,5V.
2,5A e 3,0V.
Respondido em 29/05/2023 19:51:50
Explicação:
Justi�cativa:
Os resistores de  e  estão em paralelo, de modo que sua resistência equivalente é de:
É possível obter a tensão no ramo equivalente (que será a mesma tensão no resistor de , pois estão em paralelo) a
partir da Lei de Ohm:
Então
A corrente pode ser encontrada pela regra de divisor de corrente ou pela Lei de Ohm novamente:
3Ω
6Ω 3Ω
Req = = 2Ω
6×3
6+3
3Ω
i = = 2, 0A
12
4+2
v3Ω = 2 × 2, 0 = 4, 0V
i3Ω = 2 = 1, 33A
6
6+3
 Questão4
a
Acerto: 1,0  / 1,0
O voltímetro da �gura informa a leitura de uma tensão contínua de 7,2 volts. Com base no valor dos resistores
, e , a tensão à qual o resistor está submetido é de
Fonte: Autora
3,3 volts.
 2,7 volts.
1,3 volts.
4,1 volts.
5,5 volts.
Respondido em 29/05/2023 19:52:14
Explicação:
Justi�cativa:
Para encontrar , basta aplicar a regra de divisão de tensão no resistor usando a leitura do multímetro:
Acerto: 1,0  / 1,0
Utilizando a Lei de Kirchhoff das tensões,  e  no circuito da �gura valem respectivamente
Fonte: Autora
 8,6V e 1,9V.
4,8V e 5,5V.
3,3V e 4,1V.
1,5V e 8,8V.
2,5V e 6,8V.
R1 R2 R3 R3
V3 R3
V3 = Vmultímetro = 7, 2 = 2, 7V
R3
R3+R2
1,2kΩ
1,2kΩ+2kΩ
V 1 V 2
 Questão5
a
 Questão6
a
Respondido em 29/05/2023 19:52:31
Explicação:
Justi�cativa:
Com o valor da corrente de malha ( ), é possível calcular as tensões nos resistores de  e de :
Como a tensão no meio do circuito foi fornecida e vale , a tensão no resistor  deverá ser de:
Pela LKT, a tensão no resistor  será:

Acerto: 1,0  / 1,0
(Fundação Getulio Vargas - FGV - 2013 - MPE/MS) A �gura a seguir apresenta um circuito de corrente contínua,
composto de uma fonte e três resistores. O circuito equivalente de Norton, visto pelo resistor R, entre os
pontos A e B, é composto por:
uma fonte de 6A e um resistor em paralelo de 30Ω.
 uma fonte de 3A e um resistor em paralelo de 12Ω.
uma fonte de 3A e um resistor em série de 50Ω.
uma fonte de 6A e um resistor em série de 40Ω.
uma fonte de 3A e um resistor em série de 12Ω.
Respondido em 29/05/2023 19:55:00
Explicação:
Gabarito: uma fonte de 3A e um resistor em paralelo de 12Ω.
Justi�cativa:
3A 2, 7Ω 1, 8Ω
V2,7Ω = 2, 7 × 3 = 8, 1V
V1,8Ω = 1, 8 × 3 = 5, 4V
10V R2
VR2 = 10 − V2,7Ω = 10 − 8, 1 = 1, 9V
R1
−24 + VR1 + 8, 1 + 1, 9 + 5, 4 = 0
VR1 = 8, 6V
RN = = 12Ω
20x30
50
 Questão7
a
Acerto: 1,0  / 1,0
(FUNRIO / 2009) O circuito equivalente de Thévenin é representado por uma fonte de tensão contínua de 50V
em série com um resistor de 100 ohms. O valor da fonte de corrente, no respectivo circuito equivalente de
Norton, é:
0,75A
1,00A
0,25A
 0,50A
1,50A
Respondido em 29/05/2023 19:56:42
Explicação:
Gabarito: 0,50A
Justi�cativa:
Acerto: 1,0  / 1,0
O circuito ilustrado na Figura 49 apresenta arranjos de resistores que podem ser convertidos considerando as
transformações estrela e triângulo. Com base nessas transformações para solução do circuito, a corrente  que
�ui da fonte de tensão é de:
Figura 49: Simulado - Exercício 12 - Fonte: Isabela Oliveira Guimarães
i = 60
50
V th = 60 − = 36V
20x6
5
V = Ri
IN = = 3A
36
12
V = Ri
i = = 0, 5A
50
100
Io
 Questão8
a
 Questão9
a
694,2 mA
342,6 mA
537,8 mA
875,5 mA
 997,4 mA
Respondido em 29/05/2023 19:53:52
Explicação:
Considerando uma transformação de estrela para triângulo, tem-se:
Simpli�cando o circuito encontrado:
      e
A corrente que �ui da fonte será, portanto:
Acerto: 1,0  / 1,0
No circuito ilustrado na Figura 43, os valores de  e , quando , valem, respectivamente:
Figura 43: Simulado - Exercício 6 - Fonte: Isabela Oliveira Guimarães
 0,5 V e 0,5 A
0,5 V e 1,0 A
1,0 V e 0,5 A
1,0 V e 1,5 A
1,5 V e 1,5 A
Respondido em 29/05/2023 19:57:28
Rab = = = 35Ω
R1R2+R2R3+R3R1
R1
20×40+40×10+10×20
40
Rac = = = 140Ω
R1R2+R2R3+R3R1
R2
20×40+40×10+10×20
10
Rbc = = = 70Ω
R1R2+R2R3+R3R1
R3
20×40+40×10+10×20
20
70Ω||70Ω = 35Ω 140Ω||160Ω = 42Ω
Req = 35Ω||(35Ω + 42Ω) = 24, 06Ω
Io = = 997, 4mA
24
Req
vo io Vs = 1
 Questão10
a
Explicação:
Além do princípio da linearidade, o circuito pode ser simpli�cado transformando o segmento em estrela para seu
equivalente em triângulo:
      ,
Independente de R, tem-se que:
Quando
R||3R = = R
3R2
4R
3
4
R + R = R
3
4
3
4
3
2
vo =
Vs
2
io =
vo
R
Vs = 1  →  vo = 0, 5V  e io = 0, 5A
