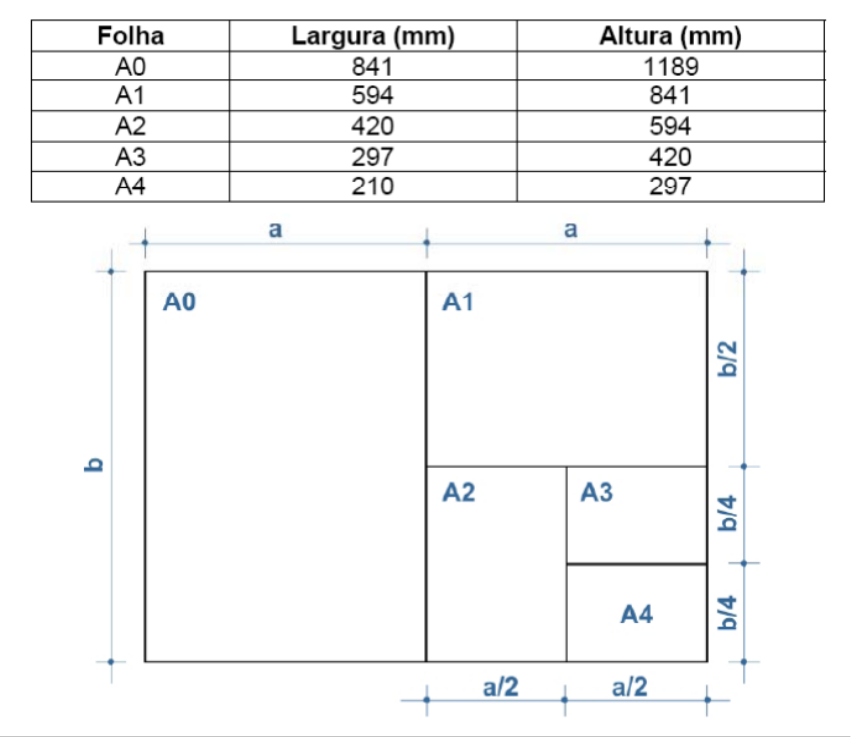

TAMANHO, MARGENS E DOBRA DE FOLHAS DIMENSÕES DAS FOLHAS MARGENS DAS FOLHAS NBR 13142 – DESENHO TÉCNICO DOBRA DE FOLHAS Folha A0 Folha A1 Folha A2 Folha A3 NBR 10582 - APRESENTAÇÃO DA FOLHA PARA DESENHO ESPAÇO PARA DESENHO Região reservada para inclusão de (implantação, planta baixa, cortes, elevações, tabelas, etc). ESPAÇO PARA TEXTO Região reservada para marcas de revisão, observações e carimbos de aprovação (órgãos públicos: Prefeitura, Bombeiros, etc).
