A figura abaixo representa um esboço de uma estrutura que será utilizada para suportar duas cargas pontuais de 60 kN e 30 kN posicionadas conforme o desenho. Através do esboço deseja-se determinar qual viga de abas largas pode ser utilizada para atender os parâmetros de projeto (tensão de flexão admissível de 170 MPa e tensão de cisalhamento admissível de 95 MPa). Deseja-se ainda obter uma estrutura o mais leve possível.
Assinale a alternativa que apresenta a viga de abas largas que atende aos parâmetros de projeto e que tenha o menor peso possível.
a. W 200x22
b. W 360x33
c. W 310x33
d. W 150x18
e. W 250x28

O método da superposição é um método amplamente utilizado em resistência dos materiais a fim de obter diversas informações a respeito de uma viga/estrutura. Em geral este método é amplamente utilizado quando temos uma estrutura submetida a diversas cargas atuando simultaneamente.
Em relação ao método da superposição assinale a alternativa correta.
a. Através do método é possível determinar a inclinação e o deslocamento em um ponto de uma viga, desde que apenas uma carga seja aplicada.
b. O método consiste em calcular de forma iterativa todos os carregamentos atuando em uma viga, sobrepondo um ao outro.
c. O método consiste em separar as cargas atuando em uma viga e avaliá-las através da soma dos efeitos individuais os quais encontram-se na literatura.
d. Através do método é possível de prever apenas a inclinação de uma viga submetida a esforços.
e. O método parte do princípio que a deforma total causada por duas cargas é igual ao produto da deforma de uma carga pela deforma da outra carga.

Na engenharia quando estamos tratando de eixos/vigas estruturas de modo geral onde o número de reações desconhecidas é superior ao número de equações de equilíbrio, falamos que este elemento é estaticamente indeterminado. Um exemplo simples de uma viga estaticamente indeterminada é uma viga engastada em suas duas extremidades e sujeita a uma carga distribuída.
Analise as afirmativas e assinale V para a(s) afirmativa(s) verdadeira(s) e F para a(s) afirmativa(s) falsas(s)
I. ( ) As reações adicionais necessárias para manter um elemento em equilíbrio estável denomina-se reações redundantes.
II. ( ) O Grau de indeterminação equivale ao número de reações redundantes em uma viga.
III. ( ) Existem apenas dois métodos que podem ser utilizados para determinar as reações redundantes.
IV. ( ) É possível determinar as reações redundantes através do método da superposição e do método dos momentos de área.
a. F, V, F, V
b. F, F, V, V
c. V, V, F, V
d. V, V, F, F
e. V, F, V, F

A fim de garantir um coeficiente de segurança extra, um projetista projetou uma viga W360x79 de aço A36 para o suporte de talhas com um apoio extra na extremidade (rolete), sabe-se que a posição mais crítica da talha é a 1,1 m do início da viga, portanto a título de projeto foi considerado o esboço ilustrado abaixo.
Determine através do método da superposição qual será a reação de apoio na extremidade B da viga e assinale a alternativa com o valor desta reação.
a. 3,55 kN
b. 22,87 kN
c. 14,64 kN
d. 66,55 kN
e. 51,91 kN

Uma estrutura para apoiar talhas é constituída por uma viga W460x52 de aço A36 engastada na extremidade A e com a extremidade B livre, para o projeto deseja-se determinar qual será o deslocamento no ponto B. Como requisito de segurança para o projeto é considerado uma carga pontual na extremidade livre da viga e uma carga distribuída ao longo de toda a viga conforme ilustrado abaixo.
Assinale a alternativa que apresenta o valor mais próximo para o deslocamento no ponto B.
a. 0,00 mm
b. 3,77 mm
c. 3,54 mm
d. 0,24 mm
e. 4,01 mm

Quando estamos analisando qual o deslocamento de uma viga carregada, estamos tratando de qual a deflexão da viga. Esta deflexão pode ser determinada através de ângulos ou distâncias e é do interesse de profissionais de engenharia conhecer esta deflexão a fim de projetar estruturas estáveis.
A respeito deste assunto observe as seguintes afirmacoes:
I. Linha elástica é um diagrama que representa a deflexão do eixo longitudinal de uma viga e que passa pelo centróide da seção transversal da viga.
II. Momentos positivos geram uma concavidade para baixo na linha elástica.
III. Momentos negativos geram uma concavidade para cima na linha elástica.
IV. Em apoios fixos, roletes e pinos tem-se deslocamento nulo da linha elástica.
a. I e IV apenas
b. II e III apenas
c. III e IV apenas
d. II e IV apenas
e. I, II e III apenas

Ao projetar-se uma estrutura com vigas em madeira, deve-se ter em mente que a maioria das vigas em madeiras são retangulares, visto que são as mais simples de se fabricar e manusear. Suas dimensões mais comuns para aplicação em engenharia podem ser encontradas em listas como as da National Forest Products Association.
A respeito das dimensões nominais e reais de vigas fabricadas em madeira, assinale a alternativa correta.
a. As dimensões nominais são maiores que as reais, sendo que as dimensões nominais devem ser utilizadas para cálculos de carga.
b. Assim como em vigas de aço, as dimensões nominais são idênticas às reais.
c. Vigas em madeira não possuem nomenclatura demonstrando sua diferenciação entre as dimensões nominais e reais.
d. As dimensões nominais são maiores que as reais, sendo que as dimensões reais devem ser utilizadas para cálculos de carga.
e. As dimensões nominais são menores que as reais, sendo que as dimensões reais devem ser utilizadas para cálculos de carga.

O dia a dia de um engenheiro projetista é baseado no projeto de equipamentos e estruturas, é importante para estes profissionais utilizarem certos procedimentos de análise para padronizar e facilitar seu trabalho. Quando estamos tratando do projeto de vigas de madeira podemos separar este procedimento em 3 passos principais.
A respeito da análise de vigas assinale a alternativa que apresenta os 3 passos principais e na ordem correta.
a. Determinar se a viga resiste ao cisalhamento; determinar se a viga resiste a tensão de tração admissível e determinar o momento fletor e a força cortante máximos.
b. Determinar o momento fletor e força cortante média na viga; determinar se a viga resiste ao cisalhamento e determinar se a viga resiste a tensão de tração admissível.
c. Determinar o momento fletor e força cortante máximos; determinar se a viga resiste a tensão de tração admissível e determinar se a viga resiste à torção.
d. Determinar o momento fletor e força cortante média na viga; determinar se a viga resiste a tensão de tração admissível e determinar se a viga resiste ao cisalhamento.
e. Determinar o momento fletor e a força cortante máximos; determinar se a viga resiste ao cisalhamento e determinar se a viga resiste a tensão de tração admissível.

As vigas de aço encontradas comercialmente são confeccionadas em sua maioria através de processos de laminação a quente, sendo suas propriedades, dimensões e características tabeladas no manual do AISC (American Institute of Steel Construction). É extremamente importante para um engenheiro conhecer a correta nomenclatura de uma viga e seu significado.
Assinale a alternativa que apresenta a correta descrição do perfil ilustrado abaixo.
a. C310x165x39
b. W310x165
c. C310x39
d. W310x165x39
e. W310x39

É de interesse da engenharia a determinação dos deslocamento e inclinações em pontos que estão sobre a linha elástica de um elemento como por exemplo uma viga. Determinar estes parâmetros pode ser realizado através do método da integração ou também pelo método dos momentos de áreas.
A respeito do método dos momentos de áreas observe as seguintes afirmacoes: I. O método é baseado em três teoremas relacionados à área do diagrama do momento. II. Um dos teoremas nos diz que o ângulo formado pelas tangentes de dois pontos pertencentes a linha elástica é igual à área entre esses dois pontos sob o diagrama M/EI. III. Um dos teoremas nos diz que uma viga com carregamento composto deve ser separada em carregamentos simples para então pode-se determinar o deslocamento total. IV. Um dos teoremas nos diz que a distância (vertical) entre a tangente de um ponto pertencente a linha elástica até a tangente traçada de outro ponto é igual ao momento da área abaixo do diagrama M/EI.
a. I, II, III e IV
b. II e III apenas
c. IV apenas
d. II e IV apenas
e. III e IV apenas

Conteúdos escolhidos para você

6 pág.

ATIVIDADE 4 RESISTÊNCIA DOS MATERIAIS

UNIFACS

5 pág.

ATIVIDADE 04 GRA0991 RESISTÊNCIA DOS MATERIAIS GR2996211 - 202110 ead-8775 04

IFPE

Perguntas dessa disciplina

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Única

Durante a análise de uma viga protendida pós-tracionada, o engenheiro precisa determinar o pré-alongamento (εpn) da armadura ativa para a verificação

FACAP

Marcar questão empo restante 1:43:53 Oculta Durante a ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto ...

UNIFATECIE

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Única

Durante B ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto devido 0 vibrações excessivas e flechas visí...

UNIFATECIE

Material

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

A figura abaixo representa um esboço de uma estrutura que será utilizada para suportar duas cargas pontuais de 60 kN e 30 kN posicionadas conforme o desenho. Através do esboço deseja-se determinar qual viga de abas largas pode ser utilizada para atender os parâmetros de projeto (tensão de flexão admissível de 170 MPa e tensão de cisalhamento admissível de 95 MPa). Deseja-se ainda obter uma estrutura o mais leve possível.
Assinale a alternativa que apresenta a viga de abas largas que atende aos parâmetros de projeto e que tenha o menor peso possível.
a. W 200x22
b. W 360x33
c. W 310x33
d. W 150x18
e. W 250x28

O método da superposição é um método amplamente utilizado em resistência dos materiais a fim de obter diversas informações a respeito de uma viga/estrutura. Em geral este método é amplamente utilizado quando temos uma estrutura submetida a diversas cargas atuando simultaneamente.
Em relação ao método da superposição assinale a alternativa correta.
a. Através do método é possível determinar a inclinação e o deslocamento em um ponto de uma viga, desde que apenas uma carga seja aplicada.
b. O método consiste em calcular de forma iterativa todos os carregamentos atuando em uma viga, sobrepondo um ao outro.
c. O método consiste em separar as cargas atuando em uma viga e avaliá-las através da soma dos efeitos individuais os quais encontram-se na literatura.
d. Através do método é possível de prever apenas a inclinação de uma viga submetida a esforços.
e. O método parte do princípio que a deforma total causada por duas cargas é igual ao produto da deforma de uma carga pela deforma da outra carga.

Na engenharia quando estamos tratando de eixos/vigas estruturas de modo geral onde o número de reações desconhecidas é superior ao número de equações de equilíbrio, falamos que este elemento é estaticamente indeterminado. Um exemplo simples de uma viga estaticamente indeterminada é uma viga engastada em suas duas extremidades e sujeita a uma carga distribuída.
Analise as afirmativas e assinale V para a(s) afirmativa(s) verdadeira(s) e F para a(s) afirmativa(s) falsas(s)
I. ( ) As reações adicionais necessárias para manter um elemento em equilíbrio estável denomina-se reações redundantes.
II. ( ) O Grau de indeterminação equivale ao número de reações redundantes em uma viga.
III. ( ) Existem apenas dois métodos que podem ser utilizados para determinar as reações redundantes.
IV. ( ) É possível determinar as reações redundantes através do método da superposição e do método dos momentos de área.
a. F, V, F, V
b. F, F, V, V
c. V, V, F, V
d. V, V, F, F
e. V, F, V, F

A fim de garantir um coeficiente de segurança extra, um projetista projetou uma viga W360x79 de aço A36 para o suporte de talhas com um apoio extra na extremidade (rolete), sabe-se que a posição mais crítica da talha é a 1,1 m do início da viga, portanto a título de projeto foi considerado o esboço ilustrado abaixo.
Determine através do método da superposição qual será a reação de apoio na extremidade B da viga e assinale a alternativa com o valor desta reação.
a. 3,55 kN
b. 22,87 kN
c. 14,64 kN
d. 66,55 kN
e. 51,91 kN

Uma estrutura para apoiar talhas é constituída por uma viga W460x52 de aço A36 engastada na extremidade A e com a extremidade B livre, para o projeto deseja-se determinar qual será o deslocamento no ponto B. Como requisito de segurança para o projeto é considerado uma carga pontual na extremidade livre da viga e uma carga distribuída ao longo de toda a viga conforme ilustrado abaixo.
Assinale a alternativa que apresenta o valor mais próximo para o deslocamento no ponto B.
a. 0,00 mm
b. 3,77 mm
c. 3,54 mm
d. 0,24 mm
e. 4,01 mm

Quando estamos analisando qual o deslocamento de uma viga carregada, estamos tratando de qual a deflexão da viga. Esta deflexão pode ser determinada através de ângulos ou distâncias e é do interesse de profissionais de engenharia conhecer esta deflexão a fim de projetar estruturas estáveis.
A respeito deste assunto observe as seguintes afirmacoes:
I. Linha elástica é um diagrama que representa a deflexão do eixo longitudinal de uma viga e que passa pelo centróide da seção transversal da viga.
II. Momentos positivos geram uma concavidade para baixo na linha elástica.
III. Momentos negativos geram uma concavidade para cima na linha elástica.
IV. Em apoios fixos, roletes e pinos tem-se deslocamento nulo da linha elástica.
a. I e IV apenas
b. II e III apenas
c. III e IV apenas
d. II e IV apenas
e. I, II e III apenas

Ao projetar-se uma estrutura com vigas em madeira, deve-se ter em mente que a maioria das vigas em madeiras são retangulares, visto que são as mais simples de se fabricar e manusear. Suas dimensões mais comuns para aplicação em engenharia podem ser encontradas em listas como as da National Forest Products Association.
A respeito das dimensões nominais e reais de vigas fabricadas em madeira, assinale a alternativa correta.
a. As dimensões nominais são maiores que as reais, sendo que as dimensões nominais devem ser utilizadas para cálculos de carga.
b. Assim como em vigas de aço, as dimensões nominais são idênticas às reais.
c. Vigas em madeira não possuem nomenclatura demonstrando sua diferenciação entre as dimensões nominais e reais.
d. As dimensões nominais são maiores que as reais, sendo que as dimensões reais devem ser utilizadas para cálculos de carga.
e. As dimensões nominais são menores que as reais, sendo que as dimensões reais devem ser utilizadas para cálculos de carga.

O dia a dia de um engenheiro projetista é baseado no projeto de equipamentos e estruturas, é importante para estes profissionais utilizarem certos procedimentos de análise para padronizar e facilitar seu trabalho. Quando estamos tratando do projeto de vigas de madeira podemos separar este procedimento em 3 passos principais.
A respeito da análise de vigas assinale a alternativa que apresenta os 3 passos principais e na ordem correta.
a. Determinar se a viga resiste ao cisalhamento; determinar se a viga resiste a tensão de tração admissível e determinar o momento fletor e a força cortante máximos.
b. Determinar o momento fletor e força cortante média na viga; determinar se a viga resiste ao cisalhamento e determinar se a viga resiste a tensão de tração admissível.
c. Determinar o momento fletor e força cortante máximos; determinar se a viga resiste a tensão de tração admissível e determinar se a viga resiste à torção.
d. Determinar o momento fletor e força cortante média na viga; determinar se a viga resiste a tensão de tração admissível e determinar se a viga resiste ao cisalhamento.
e. Determinar o momento fletor e a força cortante máximos; determinar se a viga resiste ao cisalhamento e determinar se a viga resiste a tensão de tração admissível.

As vigas de aço encontradas comercialmente são confeccionadas em sua maioria através de processos de laminação a quente, sendo suas propriedades, dimensões e características tabeladas no manual do AISC (American Institute of Steel Construction). É extremamente importante para um engenheiro conhecer a correta nomenclatura de uma viga e seu significado.
Assinale a alternativa que apresenta a correta descrição do perfil ilustrado abaixo.
a. C310x165x39
b. W310x165
c. C310x39
d. W310x165x39
e. W310x39

É de interesse da engenharia a determinação dos deslocamento e inclinações em pontos que estão sobre a linha elástica de um elemento como por exemplo uma viga. Determinar estes parâmetros pode ser realizado através do método da integração ou também pelo método dos momentos de áreas.
A respeito do método dos momentos de áreas observe as seguintes afirmacoes: I. O método é baseado em três teoremas relacionados à área do diagrama do momento. II. Um dos teoremas nos diz que o ângulo formado pelas tangentes de dois pontos pertencentes a linha elástica é igual à área entre esses dois pontos sob o diagrama M/EI. III. Um dos teoremas nos diz que uma viga com carregamento composto deve ser separada em carregamentos simples para então pode-se determinar o deslocamento total. IV. Um dos teoremas nos diz que a distância (vertical) entre a tangente de um ponto pertencente a linha elástica até a tangente traçada de outro ponto é igual ao momento da área abaixo do diagrama M/EI.
a. I, II, III e IV
b. II e III apenas
c. IV apenas
d. II e IV apenas
e. III e IV apenas

Conteúdos escolhidos para você

6 pág.

ATIVIDADE 4 RESISTÊNCIA DOS MATERIAIS

UNIFACS

5 pág.

ATIVIDADE 04 GRA0991 RESISTÊNCIA DOS MATERIAIS GR2996211 - 202110 ead-8775 04

IFPE

Perguntas dessa disciplina

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Única

Durante a análise de uma viga protendida pós-tracionada, o engenheiro precisa determinar o pré-alongamento (εpn) da armadura ativa para a verificação

FACAP

Marcar questão empo restante 1:43:53 Oculta Durante a ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto ...

UNIFATECIE

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Única

Durante B ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto devido 0 vibrações excessivas e flechas visí...

UNIFATECIE

Prévia do material em texto

06/06/2023, 22:25 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2417895&cmid=793338 1/6
Iniciado em terça, 6 jun 2023, 22:10
Estado Finalizada
Concluída em terça, 6 jun 2023, 22:25
Tempo
empregado
15 minutos 31 segundos
Avaliar 10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 1,00 de 1,00

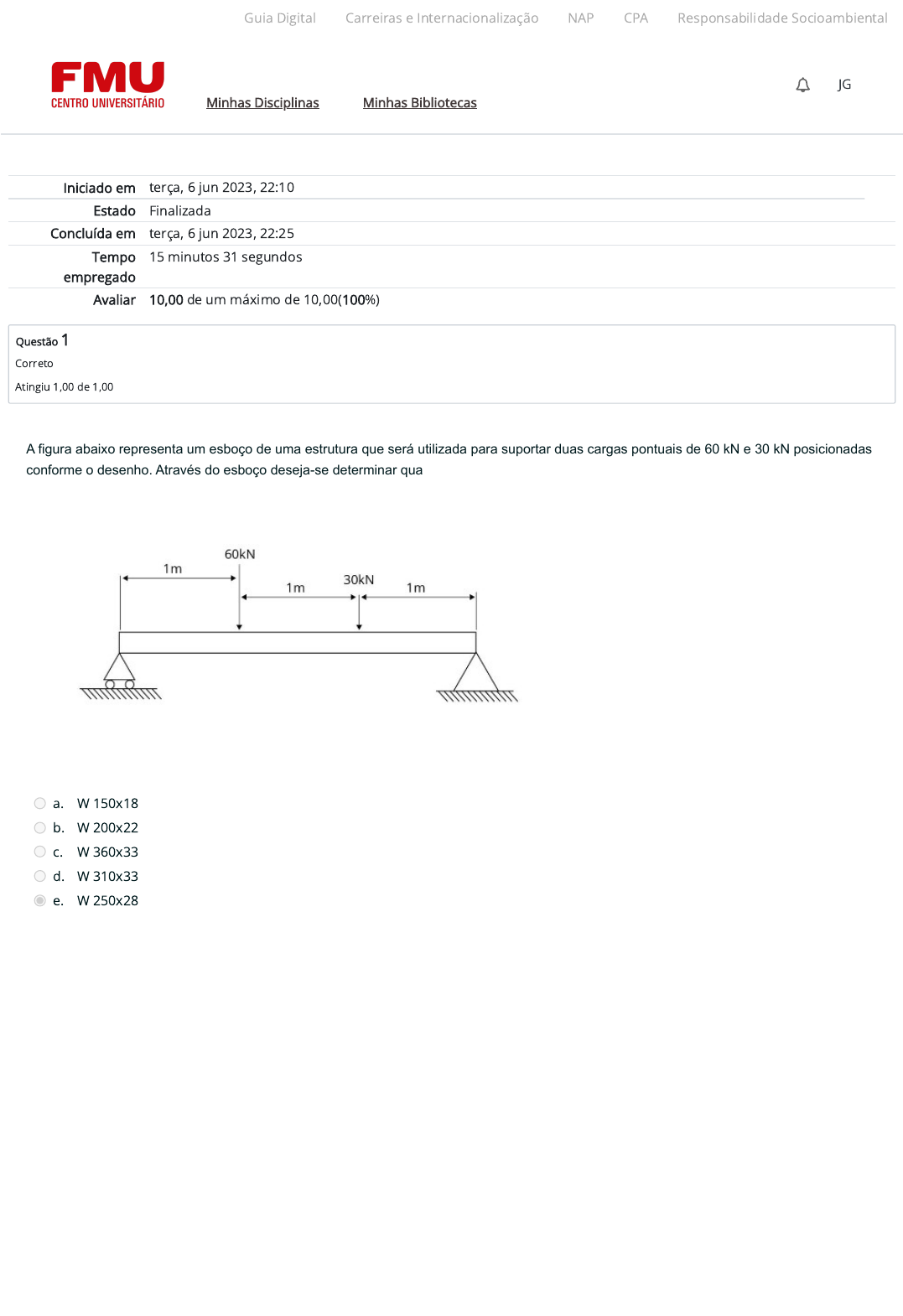

A figura abaixo representa um esboço de uma estrutura que será utilizada para suportar duas cargas pontuais de 60 kN e 30 kN posicionadas
conforme o desenho. Através do esboço deseja-se determinar qual viga de abas largas pode ser utilizada para atender os parâmetros de
projeto (tensão de flexão admissível de 170 MPa e tensão de cisalhamento admissível de 95 MPa). Deseja-se ainda obter uma estrutura o
mais leve possível.
Fonte: elaborado pelo autor.
Assinale a alternativa que apresenta a viga de abas largas que atende aos parâmetros de projeto e que tenha o menor peso possível.
a. W 150x18
b. W 200x22
c. W 360x33
d. W 310x33
e. W 250x28
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 JG 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
06/06/2023, 22:25 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2417895&cmid=793338 2/6
Questão 2
Correto
Atingiu 1,00 de 1,00
Questão 3
Correto
Atingiu 1,00 de 1,00
O método da superposição é um método amplamente utilizado em resistência dos materiais a fim de obter diversas informações a respeito de
uma viga/estrutura. Em geral este método é amplamente utilizado quando temos uma estrutura submetida a diversas cargas atuando
simultaneamente.
Em relação ao método da superposição assinale a alternativa correta.
a. Através do método é possível determinar a inclinação e o deslocamento em um ponto de uma viga, desde que apenas uma
carga seja aplicada.
b. O método consiste em calcular de forma iterativa todos os carregamentos atuando em uma viga, sobrepondo um ao outro.
c. O método consiste em separar as cargas atuando em uma viga e avaliá-las através da soma dos efeitos individuais os quais
encontram-se na literatura.

d. Através do método é possível de prever apenas a inclinação de uma viga submetida a esforços.
e. O método parte do princípio que a de�exão total causada por duas cargas é igual ao produto da de�exão de uma carga pela
de�exão da outra carga.
Na engenharia quando estamos tratando de eixos/vigas estruturas de modo geral onde o número de reações desconhecidas é superior ao
número de equações de equilíbrio, falamos que este elemento é estaticamente indeterminado. Um exemplo simples de uma viga
estaticamente indeterminada é uma viga engastada em suas duas extremidades e sujeita a uma carga distribuída.
Analise as afirmativas e assinale V para a(s) afirmativa(s) verdadeira(s) e F para a(s) afirmativa(s) falsas(s)
I. ( ) As reações adicionais necessárias para manter um elemento em equilíbrio estável denomina-se reações redundantes.
II. ( ) O Grau de indeterminação equivale ao número de reações redundantes em uma viga.
III. ( ) Existem apenas dois métodos que podem ser utilizados para determinar as reações redundantes.
IV. ( ) É possível determinar as reações redundantes através do método da superposição e do método dos momentos de área.

a. F, F, V, V
b. V, V, F, F
c. V, F, V, F
d. V, V, F, V
e. F, V, F, V
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 JG 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
06/06/2023, 22:25 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2417895&cmid=793338 3/6
Questão 4
Correto
Atingiu 1,00 de 1,00
Questão 5
Correto
Atingiu 1,00 de 1,00
A fim de garantir um coeficiente de segurança extra, um projetista projetou uma viga W360x79 de aço A36 para o suporte de talhas com um
apoio extra na extremidade (rolete), sabe-se que a posição mais crítica da talha é a 1,1 m do início da viga, portanto a título de projeto foi
considerado o esboço ilustrado abaixo.
Determine através do método da superposição qual será a reação de apoio na extremidade B da viga e assinale a alternativa com o valor
desta reação.
Fonte: elaborado pelo autor.
a. 3,55 kN
b. 51,91 kN
c. 22,87 kN
d. 14,64 kN
e. 66,55 kN
Uma estrutura para apoiar talhas é constituída por uma viga W460x52 de aço A36 engastada na extremidade A e com a extremidade B livre,
para o projeto deseja-se determinar qual será o deslocamento no ponto B. Como requisito de segurança para o projeto é considerado uma
carga pontual na extremidade livre da viga e uma carga distribuída ao longo de toda a viga conforme ilustrado abaixo.
Assinale a alternativa que apresenta o valor mais próximo para o deslocamento no ponto B.
Fonte: elaborado pelo autor.
a. 0,24 mm
b. 4,01 mm
c. 0,00 mm
d. 3,54 mm
e. 3,77 mm
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 JG 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
06/06/2023, 22:25 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2417895&cmid=793338 4/6
Questão 6
Correto
Atingiu 1,00 de 1,00
Questão 7
Correto
Atingiu 1,00 de 1,00
Quando estamos analisando qual o deslocamento de uma viga carregada, estamos tratando de qual a deflexão da viga. Esta deflexão pode
ser determinada através de ângulos ou distâncias e é do interesse de profissionais de engenharia conhecer esta deflexão a fim de projetar
estruturas estáveis.
A respeito deste assunto observe as seguintes afirmações:
I. Linha elástica é um diagrama que representa a deflexão do eixo longitudinal de uma viga e que passa pelo centróide da seção transversal
da viga.
II. Momentos positivos geram uma concavidade para baixo na linha elástica.
III. Momentos negativos geram uma concavidade para cima na linha elástica.
IV. Em apoios fixos, roletes e pinos tem-se deslocamento nulo da linha elástica.

É correto o que se afirma em:
a. III e IV apenas
b. II e IV apenas
c. I, II e III apenas
d. II e III apenas
e. I e IV apenas
Ao projetar-se uma estrutura com vigas em madeira, deve-se ter em mente que a maioria das vigas em madeiras são retangulares, visto que
são as mais simples de se fabricar e manusear. Suas dimensões mais comuns para aplicação em engenharia podem ser encontradas em
listas como as da National Forest Products Association. A respeito das dimensões nominais e reais de vigas fabricadas em madeira, assinale
a alternativa correta.
a. Vigas em madeira não possuem nomenclatura demonstrando sua diferenciação entre as dimensões nominais e reais.
b. As dimensões nominais são maiores que as reais, sendo que as dimensões reais devem ser utilizadaspara cálculos de
carga.

c. As dimensões nominais são maiores que as reais, sendo que as dimensões nominais devem ser utilizadas para cálculos de
carga.
d. As dimensões nominais são menores que as reais, sendo que as dimensões reais devem ser utilizadas para cálculos de carga.
e. Assim como em vigas de aço, as dimensões nominais são idênticas às reais.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 JG 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
06/06/2023, 22:25 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2417895&cmid=793338 5/6
Questão 8
Correto
Atingiu 1,00 de 1,00
Questão 9
Correto
Atingiu 1,00 de 1,00
O dia a dia de um engenheiro projetista é baseado no projeto de equipamentos e estruturas, é importante para estes profissionais utilizarem
certos procedimentos de análise para padronizar e facilitar seu trabalho. Quando estamos tratando do projeto de vigas de madeira podemos
separar este procedimento em 3 passos principais.
A respeito da análise de vigas assinale a alternativa que apresenta os 3 passos principais e na ordem correta.
a. Determinar se a viga resiste ao cisalhamento; determinar se a viga resiste a tensão de �exão admissível e determinar o
momento �etor e a força cortante máximos.
b. Determinar o momento �etor e força cortante média na viga; determinar se a viga resiste ao cisalhamento e determinar se a
viga resiste a tensão de �exão admissível.
c. Determinar o momento �etor e força cortante máximos; determinar se a viga resiste a tensão de �exão admissível e
determinar se a viga resiste à torção.
d. Determinar o momento �etor e força cortante média na viga; determinar se a viga resiste a tensão de �exão admissível e
determinar se a viga resiste ao cisalhamento.
e. Determinar o momento �etor e a força cortante máximos; determinar se a viga resiste ao cisalhamento e determinar se a
viga resiste a tensão de �exão admissível.

As vigas de aço encontradas comercialmente são confeccionadas em sua maioria através de processos de laminação a quente, sendo suas
propriedades, dimensões e características tabeladas no manual do AISC (American Institute of Steel Construction). É extremamente
importante para um engenheiro conhecer a correta nomenclatura de uma viga e seu significado.
Assinale a alternativa que apresenta a correta descrição do perfil ilustrado abaixo.

Fonte: elaborado pelo autor.
a. W310x165x39
b. C310x39
c. W310x39
d. W310x165
e. C310x165x39
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 JG 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
06/06/2023, 22:25 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2417895&cmid=793338 6/6
Questão 10
Correto
Atingiu 1,00 de 1,00
É de interesse da engenharia a determinação dos deslocamento e inclinações em pontos que estão sobre a linha elástica de um elemento
como por exemplo uma viga. Determinar estes parâmetros pode ser realizado através do método da integração ou também pelo método dos
momentos de áreas.
A respeito do método dos momentos de áreas observe as seguintes afirmações:
I. O método é baseado em três teoremas relacionados à área do diagrama do momento.
II. Um dos teoremas nos diz que o ângulo formado pelas tangentes de dois pontos pertencentes a linha elástica é igual à área entre esses
dois pontos sob o diagrama M/EI.
III. Um dos teoremas nos diz que uma viga com carregamento composto deve ser separada em carregamentos simples para então pode-se
determinar o deslocamento total.
IV. Um dos teoremas nos diz que a distância (vertical) entre a tangente de um ponto pertencente a linha elástica até a tangente traçada de
outro ponto é igual ao momento da área abaixo do diagrama M/EI.

É correto o que se afirma em:
a. I, II, III e IV
b. III e IV apenas
c. IV apenas
d. II e III apenas
e. II e IV apenas
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 JG 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236

avaliação Atividade 4 (A4)

FMU

Ferramentas de estudo

Conteúdos escolhidos para você

ATIVIDADE 4 RESISTÊNCIA DOS MATERIAIS

revisao

Revisao (2)

Vigas biapoiadas

ATIVIDADE 04 GRA0991 RESISTÊNCIA DOS MATERIAIS GR2996211 - 202110 ead-8775 04

Perguntas dessa disciplina

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Durante a análise de uma viga protendida pós-tracionada, o engenheiro precisa determinar o pré-alongamento (εpn) da armadura ativa para a verificação

Marcar questão empo restante 1:43:53 Oculta Durante a ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto ...

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Durante B ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto devido 0 vibrações excessivas e flechas visí...

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Conteúdos escolhidos para você

ATIVIDADE 4 RESISTÊNCIA DOS MATERIAIS

revisao

Revisao (2)

Vigas biapoiadas

ATIVIDADE 04 GRA0991 RESISTÊNCIA DOS MATERIAIS GR2996211 - 202110 ead-8775 04

Perguntas dessa disciplina

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Durante a análise de uma viga protendida pós-tracionada, o engenheiro precisa determinar o pré-alongamento (εpn) da armadura ativa para a verificação

Marcar questão empo restante 1:43:53 Oculta Durante a ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto ...

Questão 02 O principal objetivo do estudo da mecânica dos materiais é proporcionar ao futuro engenheiro os meios para analisar e projetar várias máqui

Durante B ocupação de uma edificação comercial de múltiplos pavimentos, usuários relataram desconforto devido 0 vibrações excessivas e flechas visí...

Mais conteúdos dessa disciplina
