 Um amplificador operacional é um
circuito integrado que realiza a função de
amplificador diferencial com alta
impedância de entrada e alto ganho
diferencial.

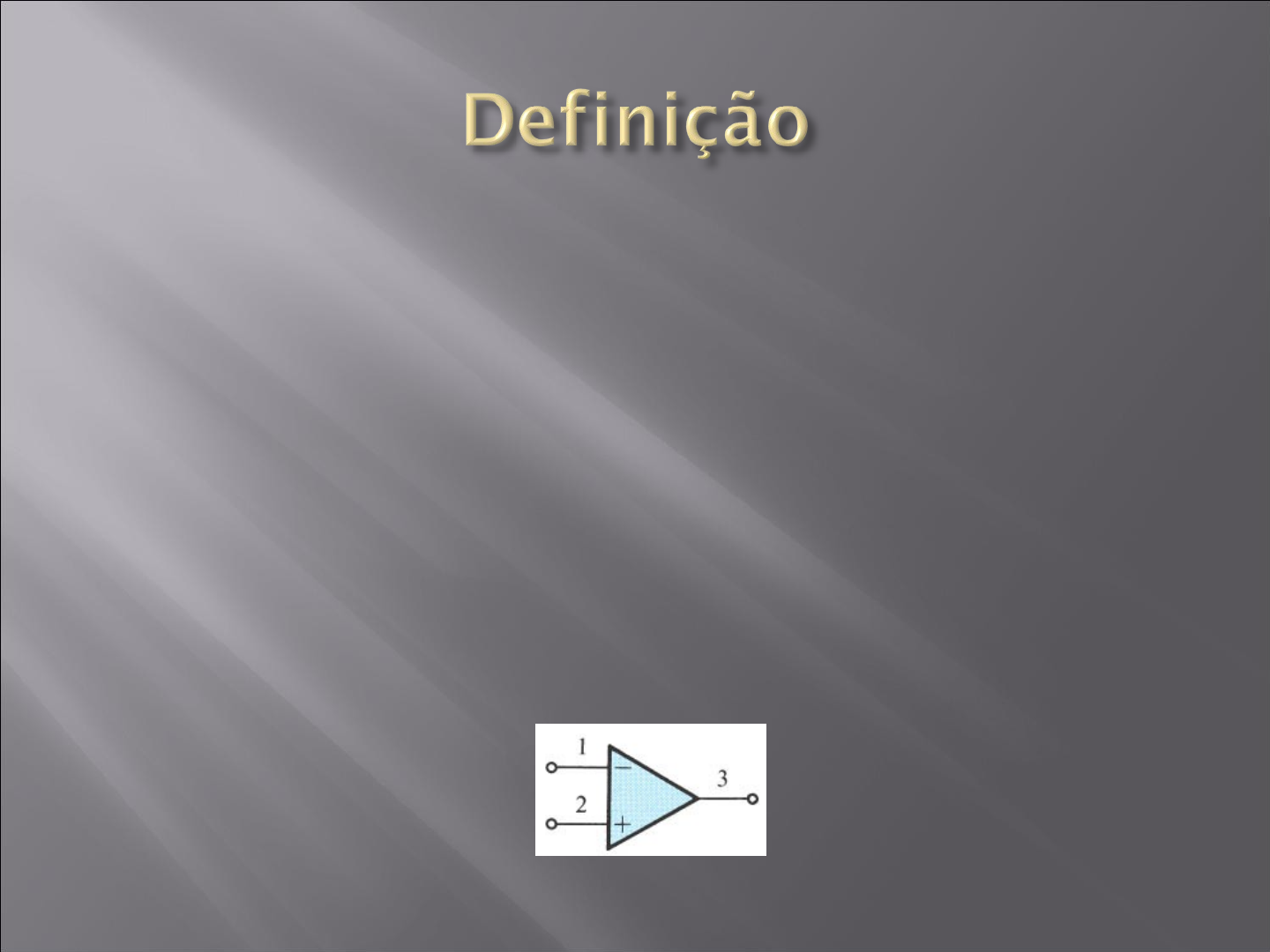

 Do ponto de vista de sinal, podemos
representar o operacional pelo seguinte
símbolo:
 Um operacional deve ser alimentado por
fontes CC simétricas, conforme
representado na figura abaixo. A
alimentação provê a polarização para o
circuito.
 A saída do amplificador operacional pode
ser representada pela equação:
 O operacional ideal só responde a sinais
diferenciais. O ganho em modo comum é
zero, ou seja, para sinais iguais em
ambas as entradas, a saída do
operacional é nula.
vo=Av−v− 
 Pode-se representar os sinais de entrada
de um operacional como uma parcela
diferencial e uma parcela em modo-
comum, forme a figura abaixo:.
 A taxa de rejeição em modo-comum é um
característica importante para um
amplificador diferencial. Nela, temos a
relação entre o ganho em modo-comum
e o ganho diferencial.
 Quanto mais negativo for o valor da
CMRR, melhor o desempenho do
amplificador diferencial.
CMRR=20log AvcmAvd 
 Considera-se um operacional ideal como
tendo ganho A infinito (ganho em malha
aberta), impedância de entrada infinita e
resistência de saída zero.
 A resposta em frequência do OpAmp
ideal estende-se desde CC até o infinito
com ganho plano, ou seja, ganho infinito
para todas as frequências.
 Devido ao ganho diferencial infinito, os
operacionais são pouco utilizados em
“malha aberta”, sendo mais empregados
em “malha fechada” (onde elementos
são acoplados ao operacional fechando
uma malha no seu entorno).
 Abaixo podemos ver um circuito em malha
fechada. Este circuito é denominado
amplificador inversor.
 Neste circuito, o resistor R2 realiza uma
realimentação negativa, já que ele está
amostrando a tensão de saída para a
entrada negativa do operacional
 Nosso objetivo é chegar ao valor da
tensão na saída do amplificador inversor,
considerando o operacional ideal.
 Substituindo o operacional ideal pelo seu
modelo:
 Vemos que a corrente que entra na
entrada negativa do operacional é nula, e
que a equação do nó 1 pode ser escrita
da seguinte forma i1=i2
 Para obtermos o valor das correntes na
equação anterior, temos que determinar
o valor da tensão no nó 1 do circuito.
 Devido ao ganho diferencial infinito, e a
realimentação negativa, podemos chegar
a seguinte conclusão:
vo=∞ v2−v1 ∴  v2−v1 =
vo
∞
,desta forma
v 2−v1 =0, resultando em v 2=v1
 Como v2=v1, e v2=0, chegamos a conclusão que
a tensão no nó 1 do operacional é igual a zero.
O que nos permite equacionar o circuito para
obtenção da tensão em sua saída, conforme
pode ser visto na figura abaixo:
 Assim, vemos que o ganho do circuito fica
independente do ganho o amplificador
operacional, dependendo apenas da razão
entre os resistores R2 e R1.
 Desta forma, o circuito ganha em
linearidade e estabilidade de ganho em
relação a amplificadores à transistores sem
realimentação.
 Outro ponto que vale ressaltar, é a
facilidade de projeto de amplificadores com
OpAmps.
 A resistência de entrada (Ri) do amplificador
inversor pode ser obtida, fazendo-se a
relação entre a tensão de entrada vI e a
corrente que sai da fonte i1. Assim:
 Assim, para fazer Ri alto, devemos
selecionar um valor alto para R1. Entretanto,
se o ganho requerido R2/R1 também for alto,
R2 pode assumir um valor impraticável.
 Conclui-se então, que o inversor tem
limitações quanto a resistência de entrada.
v I
i1
=
v I
v I /R1
=R1
 Como a saída da configuração inversora é
tomada no terminal de uma fonte de
tensão ideal, a resistência de saída do
amplificador em malha fechada é nula.
 Resumindo:
Característica Valor
Ganho de Tensão (Av) -R2/R1
Resistência de Entrada
(Ri)
R1
Resistência de Saída (Ro) 0
Parâmetros do Amplificador Inversor
 Considerar na saída do operacional uma
fonte de tensão ideal.
 A tensão dos nós de entrada do
operacional são sempre iguais (devido ao
ganho infinito).
 As correntes que entram nas entradas do
operacional são nulas (devido a
resistência de entrada infinita).
 Exemplo: Achar a tensão na saída (vo) , a
resistência de entrada, a corrente na
carga (iL) e a corrente na saída (io) do
operacional, para o circuito abaixo:
 Analisar o circuito abaixo:
 Equacionando as correntes:
 Resumindo:
 Desta forma, pode-se implementar um
amplificador com uma impedância de
entrada superior a do amplificador
inversor convencional.
Característica Valor
Ganho de Tensão (Av) -R2/R1(1+R4/R2+R4/R3)
Resistência de Entrada (Ri) R1
Resistência de Saída (Ro) 0
Parâmetros do Amplificador Inversor
Modificado
 Analisar o funcionamento do circuito
abaixo (a), supondo que a entrada é uma
fonte de corrente (b):
(R)
 Resolvendo:
i=0
i1 = 0.5
mA
i=0
i2 = i1
vo= -10k.i1
 Resumindo:
Característica Valor
Ganho de Transresistência
(Ar=Vo/Ii)
-R
Resistência de Entrada (Ri) 0
Resistência de Saída (Ro) 0
Parâmetros do Amplificador de
Transresistência
 O somador inversor pode ser visto na
figura abaixo:
 Desta forma, a tensão de saída é a soma
ponderada dos sinais de entrada.
 Cada coeficiente da soma pode ser
ajustado independentemente através do
resistor de entrada correspondente
(consequência do curto circuito virtual).
 Somador inversor capaz de implementar
pesos com ambos os sinais. Assim, pode-
se somar e subtrair sinais conjuntamente.
vo=
Ra Rc
R1Rb
v1
Ra Rc
R2 Rb
v2−
Rc
R3
v3−
Rc
R4
v4
 O sinal de entrada é acoplado
diretamente no terminar positivo do
OpAmp. Alta resistência de entrada.
 Análise do circuito não-inversor:
 Resumo:
 Desta forma, podemos modelar o
amplificador não-inversor como um
amplificador de tensão ideal.
Característica Valor
Ganho de Tensão (Av) (1+R2/R1)
Resistência de Entrada (Ri) ∞
Resistência de Saída (Ro) 0
Parâmetros do Amplificador Não-Inversor
 Um buffer de tensão é um amplificador
com resistência de entrada infinita,
resistência de saída zero e ganho
unitário. Podemos implementá-lo através
do seguinte circuito:
 Exemplo: Obtenha a tensão na saída para
o circuito abaixo:
 Podemos resolver por superposição, ou
seja, analisamos o efeito na saída de
cada fonte de forma independente.
 De forma simples, chegamos a:
 Temos assim uma soma ponderada das
entradas.
vo=
3k
3k2k  19k1k v12k3k2k 19k1k v2
 Objetivo: Amplificar a diferença entre os
sinais da entrada.
 Resolvendo por superposição:
vO1=−
R2
R1
vI1 vO2=
R4
R3+R4 1
R2
R1 v I2
 Desta forma, somando as duas
contribuições, chegamos a tensão de
saída do circuito.
 Para que o circuito implemente um
amplificador diferencial, é necessário que
a saída seja equivalente a:
vO=
R4
R3+R4 1
R2
R1 v I2−
R2
R1
v I1
vO=Adif vI2−v I1
 Para que isto aconteça, basta
escolhermos de forma adequada o valor
dos resistores no circuito.
 Na equação da tensão de saída do
circuito, se fizermos as tensões de
entrada iguais a tensão de saída deverá
ser zero. Fazendo isto, podemos achar o
valor correto dos resistores para que
tenhamos um amplificador diferencial.
 R4R3+R4 1
R2
R1 −
R2
R1 v I=0
 Resultando em:
R4R3+R4 1
R2
R1 −
R2
R1 =0
R4 /R3
1
R4
R3
=
R2 /R1
1R2R1 
R4
R3
=
R2
R1
 Ou seja, se
 a saída do circuito resulta em
vO=
R2
R1
v I2−vI1 
R4
R3
=
R2
R1
 A resistência de entrada pode ser obtida
através da análise do circuito abaixo,
onde por simplicidade, fizemos R1=R3.
 Resultando em Rid=R1+R1
 Para obter o ganho em modo-comum,
podemos usar o circuito abaixo:
 Resultando em AVCM=0quando
R2
R1
=
R4
R3
• No caso geral, onde não é realizado o
casamento dos resistores:
• Esta topologia de amplificador
diferencial sofre de dois problemas
principais: baixa resistência de entrada e
dificuldade de ajuste de ganho
Amplificador de InstrumentaçãoAmplificadorde Instrumentação
• Uma topologia que resolve os problemas da
anterior pode ser vista a seguir, onde
associamos amplificadores não-inversores na
entrada do amplificador diferencial.
• Na verdade, não existe a necessidade de ligar o
ponto X do circuito anterior ao terra, resultando
no amplificador diferencial conhecido como
amplificador de instrumentação. É importante
ressaltar que esta modificação no circuito
melhora muito o seu desempenho.
Amplificador de InstrumentaçãoAmplificador de Instrumentação
• Análise: devemos notar que o circuito
possui dois estágios, assim, podemos
resolvê-los separadamente.
Amplificador de InstrumentaçãoAmplificador de Instrumentação
• Resolvendo:
Amplificador de InstrumentaçãoAmplificador de Instrumentação
• Desta forma:
– O “ganho diferencial” para o primeiro estágio é:
– O ganho diferencial do circuito completo:
– O ganho em modo-comum para o primeiro estágio
é unitário.
– O ganho em modo-comum ideal para o circuito
completo é zero. O segundo estágio implementa a
rejeição em modo-comum se for bem balanceado.
Amplificador de InstrumentaçãoAmplificador de Instrumentação
• Resumo:
• Devemos ressaltar, também, que o ajuste do
ganho pode ser realizado modificando o valor
apenas de um resistor (R 1), sem que isto altere
o balanceamento do circuito.
Amplificador de InstrumentaçãoAmplificador de Instrumentação
• Causada pela diferença de voltagem
associada ao descasamento entre os
componentes do par diferencial de
entrada.
• Esta tensão é amplificada pelo circuito e
torna a saída diferente de zero quando
as entradas são nulas.
Imperfeições CC: Voltagem de Imperfeições CC: Voltagem de
Offset na Entrada (VOffset na Entrada (VOSOS ))
• Modelagem:
• A voltagem de offset na saída será função
do ganho do circuito. Problema sério para o
uso do operacional em malha aberta.
Imperfeições CC: Voltagem de Imperfeições CC: Voltagem de
Offset na Entrada (VOffset na Entrada (VOSOS ))
• Exemplo; calcular o efeito do offset na
saída de um amplificador inversor.
– Anulando a fonte independente, para
obter a saída apenas para a tensão de
offset, chegamos ao resultado:
Imperfeições CC: Voltagem de Imperfeições CC: Voltagem de
Offset na Entrada (VOffset na Entrada (VOSOS ))
• Vários operacionais possuem controle
interno que permite ajustar a tensão de
offset na saída.
• Mesmo realizando o ajuste, o problema
continua devido a variação da tensão de
offset devido à temperatura
Imperfeições CC: Voltagem de Imperfeições CC: Voltagem de
Offset na Entrada (VOffset na Entrada (VOSOS ))
• Valores típicos de offset vão de 1 mV a
 5 mV para operacionais de uso geral.
• Uma forma de miminizar o efeito na
saída, é através da utilização de um
capacitor de desacoplamento na
entrada. Resultando em:
Imperfeições CC: Voltagem de Imperfeições CC: Voltagem de
Offset na Entrada (VOffset na Entrada (VOSOS ))
• Usando o capacitor de desacoplamento,
a saída do circuito referente a tensão de
offset na entrada não aparece mais
multiplicada pelo valor do ganho,
reduzindo assim o seu efeito.
• Entretanto, com o capacitor de
desacoplamento, o circuito deixa de
poder amplificar sinais desde CC.
Imperfeições CC: Voltagem de Imperfeições CC: Voltagem de
Offset na Entrada (VOffset na Entrada (VOSOS ))
• É a corrente necessária para polarizar
os componentes do par diferencial de
entrada na região linear de operação.
• Os calores típicos para operacionais de
uso geral são: IB=100 nA IOS= 10 nA.
Imperfeições CC: Corrente de Imperfeições CC: Corrente de
Polarização na Entrada (IPolarização na Entrada (IBB e I e IOSOS ))
• Modelo:
Imperfeições CC: Corrente de Imperfeições CC: Corrente de
Polarização na Entrada (IPolarização na Entrada (IBB e I e IOSOS ))
• Exemplo: Analisar o efeito corrente de
polarização para um amplificador
inversor
Imperfeições CC: Corrente de Imperfeições CC: Corrente de
Polarização na Entrada (IPolarização na Entrada (IBB e I e IOSOS ))
• Vemos que o efeito da corrente de
polarização na saída do circuito limita o
valor de R2 , já que valores mais altos de
R2 podem gerar uma tensão elevada na
saída.
• Podemos concluir também que para a
configuração analisada, a tensão gerada
na saída depende apenas de IB1
Imperfeições CC: Corrente de Imperfeições CC: Corrente de
Polarização na Entrada (IPolarização na Entrada (IBB e I e IOSOS ))
• De forma a melhorar o desempenho do
circuito no que se refere a influência da
corrente de polarização na saída do
circuito, podemos utilizar a seguite
solução:
Imperfeições CC: Corrente de Imperfeições CC: Corrente de
Polarização na Entrada (IPolarização na Entrada (IBB e I e IOSOS ))
• Com o resistor R3 a tensão na saída fica:
• Então, para que a tensão na saída
dependa apenas da diferença entre IB1 e
IB2 temos que fazer:
• Resultando em:
Imperfeições CC: Corrente de Imperfeições CC: Corrente de
Polarização na Entrada (IPolarização na Entrada (IBB e I e IOSOS ))
• Para amplificadores com acoplamento
CA:
• Devemos fazer R3=R2, resultando
novamente em:
Imperfeições CC: Corrente de Imperfeições CC: Corrente de
Polarização na Entrada (IPolarização na Entrada (IBB e I e IOSOS ))
• É a relação entre a voltagem de saída e
a voltagem de entrada diferencial sem a
presença de realimentação externa.
Ganho em Malha AbertaGanho em Malha Aberta
• Este tipo de resposta em frequência é para
AmpOps compensados internamente para
realizar a compensação de frequência,
tornando a resposta em malha aberta
passa-baixa com apenas uma constante de
tempo (STC).
• Isto é feito visando assegurar a
estabilidade de circuitos com operacional.
Ganho em Malha AbertaGanho em Malha Aberta
• Podemos, então, descrever o ganho em malha
aberta através da equação abaixo:
• Para frequências muito maiores do que ωb
podemos aproximar A(s) por
• Desta forma, quando |A(s)|=1, a frequência
pode ser aproximada pelo valor
Ganho em Malha AbertaGanho em Malha Aberta
• Desta forma, temos os seguintes
parâmetros para o ganho em malha
aberta do operacional
• Para o 741 (OpAmp de uso geral)
Ganho em Malha AbertaGanho em Malha Aberta
• O ganho em malha aberta do
operacional afeta a resposta em
frequência do amplificador em malha
fechada.
• Para avaliar esta influência, vamos
analisar a resposta em frequência do
amplificador inversor.
Resposta em Frequência em Resposta em Frequência em
Malha FechadaMalha Fechada
• No circuito abaixo, queremos obter a
resposta em frequência:
– Fazendo A(s) igual a A
Resposta em Frequência em Resposta em Frequência em
Malha FechadaMalha Fechada
• Temos então:
• Substituindo A por
Resposta em Frequência em Resposta em Frequência em
Malha FechadaMalha Fechada
• Desta forma, podemos ver que o circuito em
malha fechada possui uma resposta em frequência
passa-baixa de primeira ordem com frequência de
corte dado por
• Supondo o 741 e o ganho de malha fechada do
circuito igual a -10 V/V. A resposta em frequência é
mostrada abaixo.
Resposta em Frequência em Resposta em Frequência em
Malha FechadaMalha Fechada
• A tensão de saída do operacional não
consegue excursionar acima do valor
das fontes de alimentação.
Normalmente, a tensão de saturação da
saída é um valor de 1 a 2 Volts abaixo.
• Isto acontece devido as quedas nas
junções dos transistores do estágio de
saída dos OpAmps
Operação para Grandes Sinais: Operação para Grandes Sinais:
Saturação da SaídaSaturação da Saída
• Exemplo: Um amplificador não-inversor
com ganho nominal de 10 V/V utiliza um
OpAmp com tensão de saturação em ±13
V. Para um sinal de 1,5 V na entrada, a
saída fica saturada em 13 V, distorcendo a
forma de onda.
Operação para Grandes Sinais: Operação para Grandes Sinais:
Saturação da SaídaSaturação da Saída
• O operacional possui também um limite
de corrente máxima que ele pode
fornecer na saída.
• No projeto do amplificador, este é um
parâmetro importante a ser verificado e
que dependedo valor da carga na saída
do amplificador.
Operação para Grandes Sinais: Operação para Grandes Sinais:
Corrente Máxima de SaídaCorrente Máxima de Saída
• É a maior taxa de variação da voltagem
de saída do OpAmp com o tempo,
medida com um ganho de tensão
unitário.
• Normalmente este parâmetro é dado em
V/μs.
Operação para Grandes Sinais: Operação para Grandes Sinais:
Slew RateSlew Rate
• Exemplo: resposta ao degrau de um
buffer
Operação para Grandes Sinais: Operação para Grandes Sinais:
Slew RateSlew Rate
• Outro exemplo: sinal senoidal de
entrada limitado na saída pelo SR.
Operação para Grandes Sinais: Operação para Grandes Sinais:
Slew RateSlew Rate
• Resistência de entrada diferencial (Rid).
É a resistência de entrada do par
diferencial de entrada do operacional.
Valor típico de 2 MΩ.
• Resistência de Saída (Ro). Resistência de
saída do operacional. Valor típico 75 Ω.
Resistência de Entrada e Saída e Resistência de Entrada e Saída e
Saída do OperacionalSaída do Operacional
• Integrador Inversor ou de Miller
Integrador InversorIntegrador Inversor
• A frequência é chamada de
frequência do integrador . Nesta
frequência,
• Comparando a resposta em frequência
de um integrador com um filtro passa-
baixa de primeira ordem, vemos que o
comportamento é similar. Sendo que a
frequência de corte do integrador é zero.
Integrador InversorIntegrador Inversor
• Problema: Em CC não existe
realimentação, o que faz com que a
saída do operacional sature devido a
tensão e a corrente de offset.
• Solução: Colocar um resistor paralelo ao
C de valor muito maior do que R.
Integrador InversorIntegrador Inversor
• Agora, o circuito não é mais um
integrador ideal.
• A função de transferência do circuito
com o resistor RF é dada por:
• Analisando H(s), vemos que o circuito se
aproxima do integrador ideal quanto
maior for o valor de RF.
Integrador InversorIntegrador Inversor
• Exemplo:
– R=1 kΩ, RF=100 kΩ, C=1 μF
Integrador InversorIntegrador Inversor
• Exemplo:
R=1 kΩ, RF=1000 kΩ, C=1 μF
Integrador InversorIntegrador Inversor
• O integrador prático, tem um
comportamento próximo ao do
integrador ideal para frequências acima
de pelo menos uma década da
frequência de corte do circuito
• O integrador é utilizado em aplicações
como filtros, geradores de rampa, entre
outras
Integrador InversorIntegrador Inversor
• Circuito que implementa a derivada
DiferenciadorDiferenciador
• Assim como é possível realizar a integral,
podemos derivar um sinal utilizando um
circuito com operacional
• A função de transferência do circuito é:
• CR é a chamada constante de tempo do
diferenciador
DiferenciadorDiferenciador
• A resposta em frequência do diferenciador
aproxima a resposta em frequência de
um filtro passa-altas com frequência de
corte em zero
• Problemas:
– Amplificador de ruídos
– Problemas de estabilidade
DiferenciadorDiferenciador
• Solução:
• Deve-se escolher R1 com valor pequeno.
Devemos fazer
DiferenciadorDiferenciador
• No circuito prático, temos então
• Ou seja, a função de transferência de um
passa alta com frequência de corte em
DiferenciadorDiferenciador
• Exemplo SPICE
DiferenciadorDiferenciador
• Análise AC
DiferenciadorDiferenciador
