Técnico em Eletromecânica
	UNIDADE CURRICULAR – FUNDAMENTOS MECÂNICOS
SITUAÇÃO DE APRENDIZAGEM 3 – ESTRATÉGIA OU QUESTÃO DE SOBREVIVÊNCIA?
ATIVIDADE 3
Nome do aluno: Débora Pires Machado
Turma:

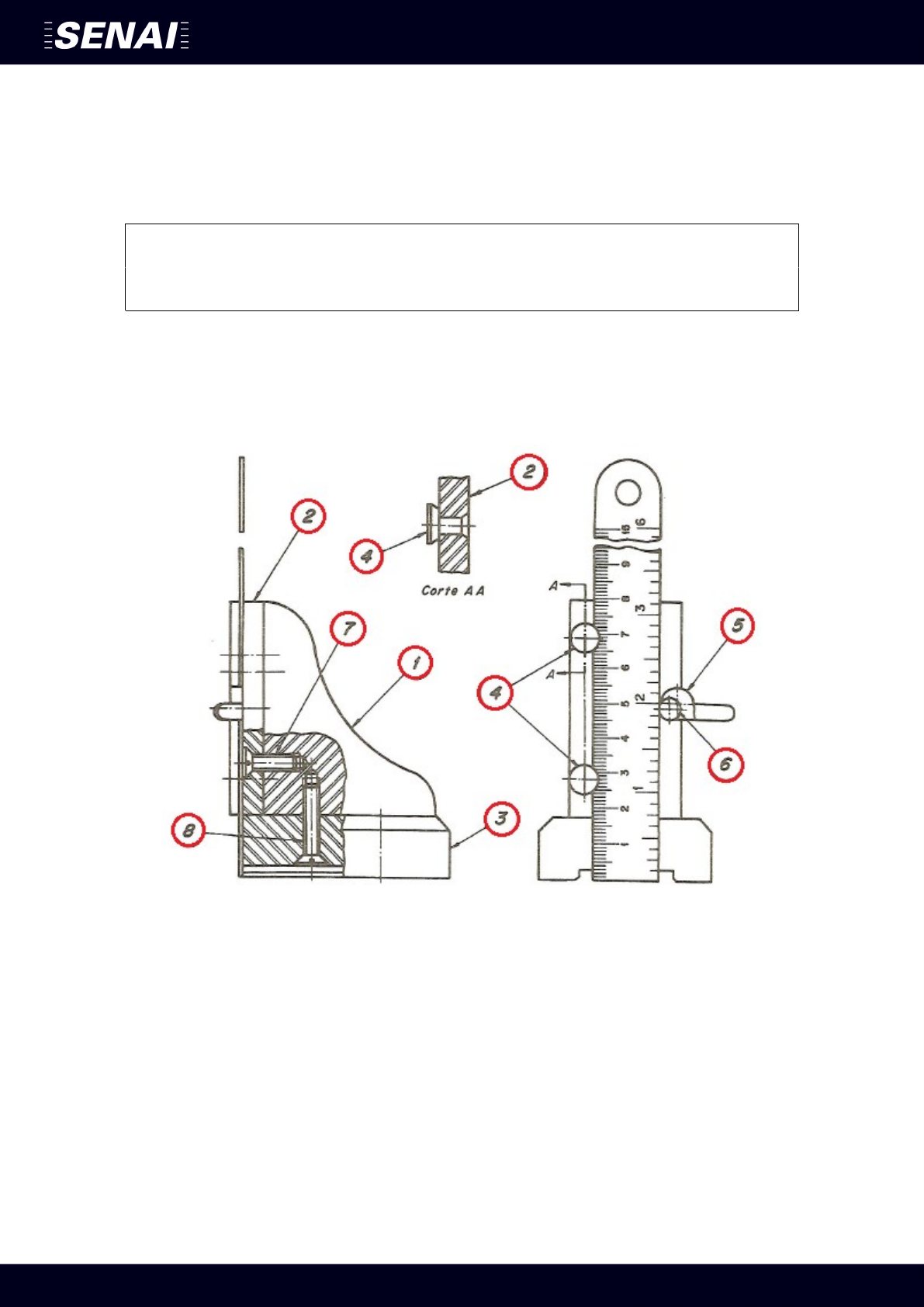

Analisando o desenho abaixo, interprete as projeções e responda aos questionamentos para evitar erros de fabricação do “PORTA ESCALA” utilizado da área de calibração de produtos soldados.


	9
	2
	Parafuso cabeça escareada
	Aço 1010 a 1020 – 1/4” x 7/8”
	8
	2
	Parafuso cabeça escareada
	Aço 1010 a 1020 – 3/16” x 1/2”
	7
	3
	Parafuso cabeça escareada
	Aço 1010 a 1020 – 1/4” x 7/8”
	6
	1
	Pino
	Aço tref. 1006 a 1010 – o 1/4” x 16
	5
	1
	Fixador
	Aço 1020 a 1030 – □ 1/8” x 3/8” x 25
	4
	2
	Apoio
	Aço 1020 a 1030 – o 3/8” x 30
	3
	1
	Base
	Aço 1020 a 1030 – □ 7/8” x 2 1/4” x 65
	2
	1
	Placa
	Aço 1020 a 1030 – □ 1/4” x 2 1/2” x 35
	1
	1
	Esquadro
	Aço 1020 a 1030 – □ 1/2” x 2 1/2” x 53
	Nº
	Quant.

Denominações e Observações

Material e Dimensões
	Peça



	ITEM
	PERGUNTA
	RESPOSTA
	01
	Qual o material indicado para a construção da peça 1?
	Aço 1020 a 1030
	02
	Qual o acabamento da peça 1?
	Acabado ou alisado
	03
	Qual o tipo de corte empregado na peça 1?
	Corte parcial
	04
	Quantos furos roscados tem na peça 1?

	05
	Qual a profundidade das roscas da peça 1?

	06
	Que corte foi empregado na peça 2?

	07
	O que representa o diâmetro de 10 mm na peça 2?
	Alojar o parafuso cabeça escariada furo escariado
	08
	O que representam as letras A e B no desenho da peça 2?

	09
	Qual o ângulo do furo do escariado de alojamento do pino de apoio 4 na peça 2?
	90 graus
	10
	Em que escala foi desenhada a peça 3?
	2:1
	11
	Qual o ângulo do chanfro existente na peça 3?
	45 graus
	12
	Qual o diâmetro da parte escariada dos furos da peça 3?

	13
	Qual a altura da parte cilíndrica do diâmetro da parte escariada dos furos da peça 3?
	0,5
	14
	A peça 4 foi desenhada em escala de ampliação ou de redução?
	Ampliação
	15
	Qual a altura do chanfro de 30⁰ da peça 4?

	16
	Qual a tolerância especificada para a peça 5?
	H7 5/32
	17
	Qual o valor da tolerância especificado para a peça 5?
	3,968mm
	18
	Qual a tolerância especificada para a peça 6?
	H6 5/32
	19
	Qual o valor da tolerância especificado para a peça 6?

	20
	Qual o material indicado para a construção da peça 6?
	Aço trefilado 1006 a 1010
