EEMM22112200664477 -- MMAAQQUUIINNAASS EELLÉÉTTRRIICCAASS RROOTTAATTIIVVAASS

11.. Ref.: 5573465 Pontos: 11,,0000  / 11,,0000
Os motores de corrente contínua em potência apresentam diversas vantagens e desvantagens. Uma desvantagem
desses motores no âmbito industrial é:
não sofrer in�uência de harmônicos.
maior necessidade de manutenção.
não consumir potência reativa.
controle de velocidade simples.
facilidade de frenagem.
22.. Ref.: 5514355 Pontos: 00,,0000  / 11,,0000

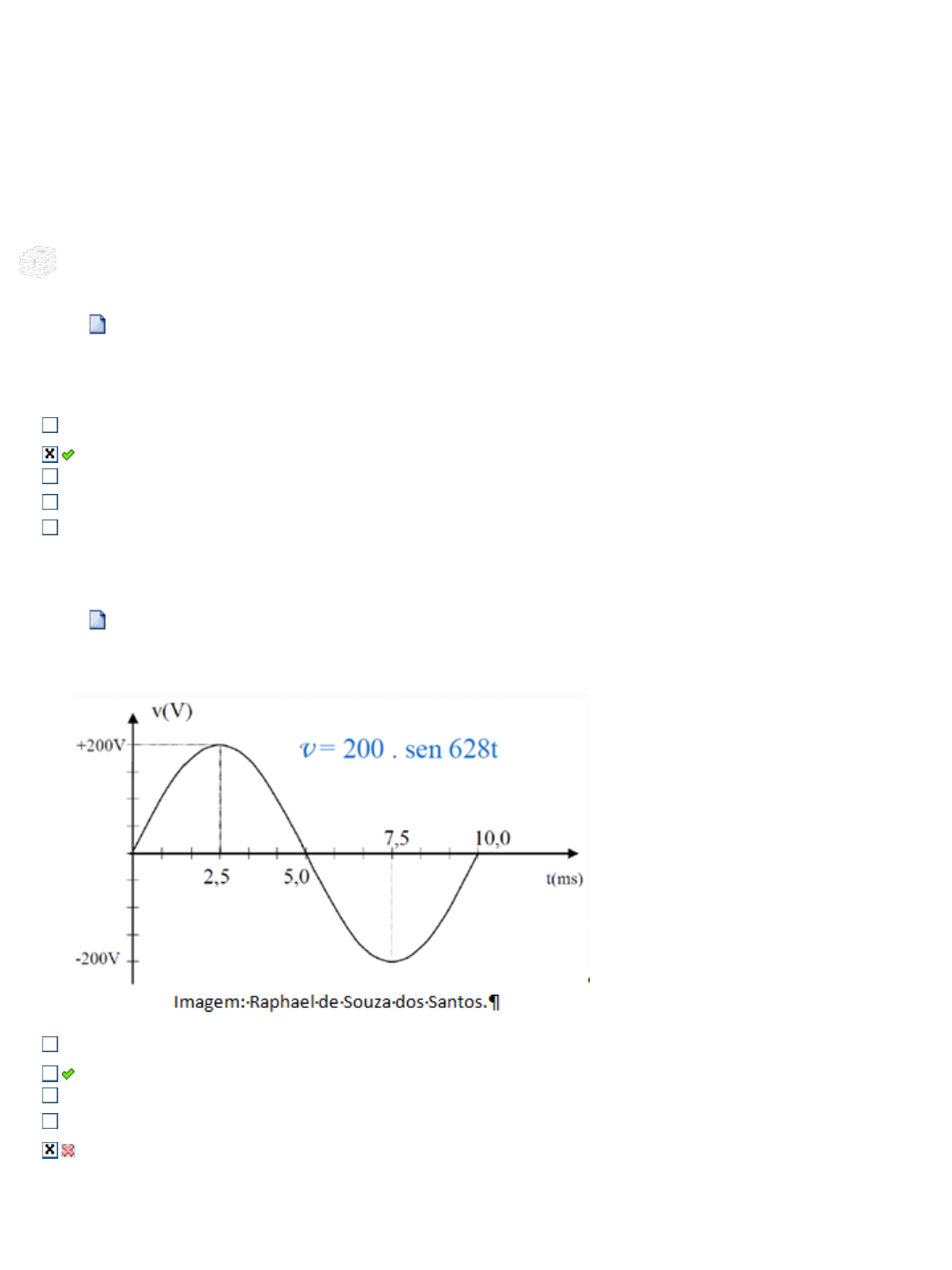

Considerando-se o sinal da �gura a seguir, determine o seu valor médio em volts:
-100
0.
+200.
+ 100.
200.

EPS https://simulado.estacio.br/bdq_prova_resultado_aluno_n.asp?cod_hist...
1 of 5 22/06/2023, 09:29
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5573465.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5573465.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5573465.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5573465.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5573465.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5514355.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5514355.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5514355.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5514355.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5514355.');
EEMM22112200664488 -- CCOOMMAANNDDOOSS EELLÉÉTTRRIICCOOSS

33.. Ref.: 5438232 Pontos: 11,,0000  / 11,,0000
Desejando-se acionar uma carga à distância, utilizando-se um controlador lógico programável, por exemplo, seria
possível implementar um sistema de acionamento com o dispositivo da �gura a seguir, em que a alimentação e um
terminal da carga seriam conectados ao contato normalmente aberto. Esse dispositivo representa um:
Fechador manual
Abridor por bobina
Temporizador na abertura
Temporizador no fechamento
Fechador por bobina
44.. Ref.: 5438237 Pontos: 00,,0000  / 11,,0000
Dentre os dispositivos de proteção dos circuitos de acionamento, estão os fusíveis. Eles são utilizados na proteção de
circuitos, dispositivos e operadores. Dentre os fatores que podem acionar um fusível desligando o circuito, pode-se
apontar:
Apenas choques mecânicos
Aumento repentino da corrente elétrica
Redução repentina da corrente elétrica
Incêndios
Interrupção repentina da corrente elétrica
55.. Ref.: 5436033 Pontos: 11,,0000  / 11,,0000
O circuito da �gura a seguir é utilizado para acionamento de um motor trifásico. O dispositivo em destaque permite
que o motor seja ligado à distância e consiste em um:
Fusível de proteção
Chave
EPS https://simulado.estacio.br/bdq_prova_resultado_aluno_n.asp?cod_hist...
2 of 5 22/06/2023, 09:29
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438232.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438232.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438232.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438232.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438232.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438237.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438237.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438237.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438237.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438237.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5436033.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5436033.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5436033.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5436033.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5436033.');
Seccionador tripolar
Comando automático
Relé automático

EEMM22112200664499 -- AACCIIOONNAAMMEENNTTOOSS

66.. Ref.: 5513097 Pontos: 11,,0000  / 11,,0000
No diagrama apresentado a seguir, o acionamento de um motor trifásico é feito por meio de um circuito de comando
com uma botoeira com retorno por mola. No diagrama de comando, o contato auxiliar K1 é responsável por:
Realizar o selo no botão de partida.
Dar a partida do motor.
Parar o motor.
Energizar o motor.
Desarmar em caso de sobrecarga.
77.. Ref.: 5498286 Pontos: 11,,0000  / 11,,0000
Observe a �gura, a seguir, referente à representação de um sistema elétrico:
EPS https://simulado.estacio.br/bdq_prova_resultado_aluno_n.asp?cod_hist...
3 of 5 22/06/2023, 09:29
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513097.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513097.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513097.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513097.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513097.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498286.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498286.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498286.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498286.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498286.');
Ao elaborar a representação de um sistema elétrico, incluindo-se todas as fases utilizadas, os comandos elétricos em
geral e as devidas derivações, como na �gura apresentada, deve-se utilizar o diagrama:
Multi�lar
Uni�lar
De comando
Tri�lar
De força
EEMM22112200665500 -- CCOONNTTRROOLLAADDOORREESS LLÓÓGGIICCOOSS PPRROOGGRRAAMMÁÁVVEEIISS ((CCLLPP))

88.. Ref.: 5438326 Pontos: 11,,0000  / 11,,0000
Uma bomba monofásica de óleo utiliza uma chave de temperatura em seus enrolamentos. Assim, em caso de
temperatura elevada, a chave desarma e um contator desliga o motor. Só é possível voltar a ligá-lo quando o motor
resfria, ou seja, quando a chave volta a ligar. Assim, é possível concluir que esse é um sistema de controle:
Em malha fechada
Integral
Sem controle
Proporcional
Em malha aberta
99.. Ref.: 5453373 Pontos: 11,,0000  / 11,,0000
Na sequência lógica de inicialização de um controlador lógico programável armazenada na memória ROM, após a
atualização dos dados de entrada na memória, deve ser realizada a:
Leitura de novas entradas
Atualização das saídas
Atualização das entradas
EPS https://simulado.estacio.br/bdq_prova_resultado_aluno_n.asp?cod_hist...
4 of 5 22/06/2023, 09:29
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438326.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438326.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438326.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438326.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438326.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453373.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453373.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453373.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453373.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453373.');
Execução do programa
Atualização da memória com os dados do programa
1100.. Ref.: 5453372 Pontos: 11,,0000  / 11,,0000
Ao controlar a temperatura da água do chuveiro da sua residência, você coloca as mãos sob a água para perceber a
temperatura da água. Dependendo da sua sensação, você abre mais ou fecha mais o registro do chuveiro. Sendo esse
sistema montado com um sistema de controle em malha fechada, sua mão que abre e fecha o registro de água pode
ser considerada o(a):
Sensor
Atuador
Indicador
Controlador
CPU
