Exercício Dirigido

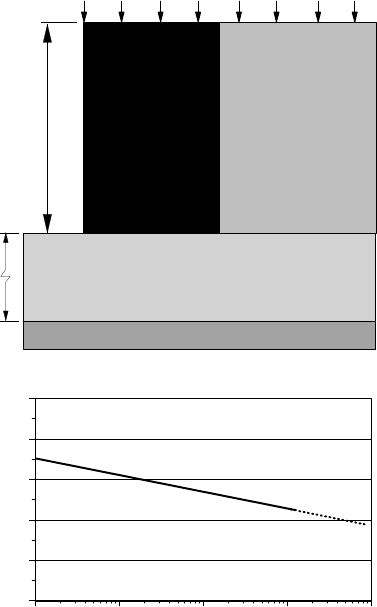

Para o muro reforçado da figura abaixo pede-se avaliar as condições de estabilidade externa utilizando o método de Rankine para cálculo de tensões ativas e desprezando possíveis influências da compactação. Os dados relevantes para os cálculos são:
· Peso específico, ângulo de atrito e coesão de dimensionamento do material de aterro iguais a 17 kN/m3, 34o e 0, respectivamente;
· Fatores de segurança contra deslizamento, tombamento e ancoragem iguais a 1,5;
· Ângulo de atrito na base do muro igual a 28o;
· Sistema drenante eficiente será utilizado, motivo pelo qual a influência de poro pressões pode
ser desprezada;
· Na análise de estabilidade interna, considerar: vida útil da obra igual a 50 anos; fdm = 1,25; famb = 1.1 e fm = 1,2; Ângulo de atrito entre solo e reforço igual a 29o;
· Dados adicionais são apresentados na figura.
H = 5m
q = 10 kPa
Solo de Fundação:
g
= 20 kN/m
3
, c’ = 10 kPa,
f
’
= 34
°
g
= 17 kN/m
3
c’ = 0
f
’
= 34
°
12 m
Camada rígida
0.01
0.1
1
10
100
Tempo (anos)
0
10
20
30
40
50
T (kN/m)
ref
Curva de Referência do Reforço
