Exercício Dirigido:

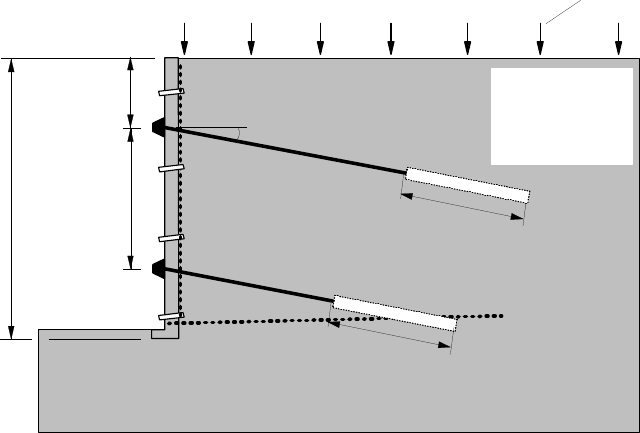

Para a cortina atirantada temporária apresentada abaixo, pede-se:
(a) Calcular os esforços nos tirantes (usar teoria de Rankine para o cálculo dos empuxo ativo),
 sabendo-se que:
 . Tensão de escoamento do aço da barra = 500 MPa;
 . Diâmetro do bulbo de ancoragem = 150 mm
 . Adotar o espaçamento horizontal entre tirantes para os cálculos = 2,6 m.
(b) Calcular o comprimento do bulbo de ancoragem dos tirantes, admitindo-se a tensão de
 aderência bulbo-solo igual a 250 kPa;
(c) Verificar o posicionamento dos tirantes pelo método de Kranz.
Formulário:
T = 0.9 f A /F (obra temporária F = 1,5)
T = 1.75 T
T
ult
y
T
s
5,0 m
15 kPa
c'= 0
f
' = 29
g
= 19 kN/m
o
3
10
o
1,25
L
a
L
a
2,5
