TECNÓLOGO EM GESTÃO AMBIENTAL – TOPOGRAFIA E
GEORREFERENCIAMENTO

Prezado aluno: Fernanda

PROPOSTA DA ATIVIDADE
1) Apresente print do posicionamento do Ponto Ré;
2) Apresente print do posicionamento da Estação Total;
3) Copie e cole no seu relatório os dados do arquivo .txt gerado;
4) Determine a cota do terreno em cada ponto (do 1 ao 9) em relação ao nível 0,0 (ponto da Estação Total). Utilize as relações trigonométricas de seno, cosseno
e tangente, a partir dos dados apresentados.
5) Desenhe o perfil topográfico entre os pontos 1,2 e 3. Escolha uma escala adequada.


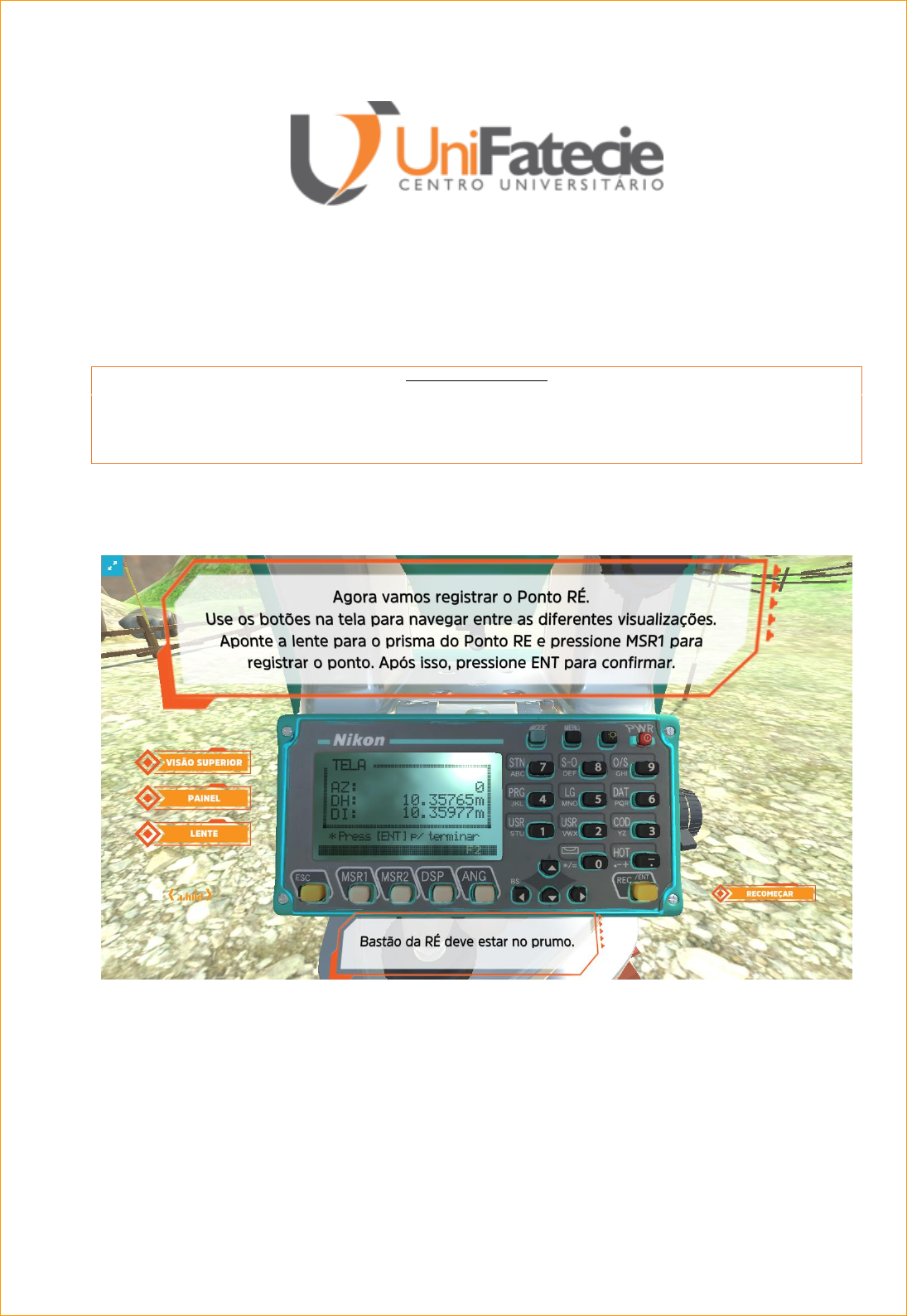

1) Apresente print do posicionamento do Ponto Ré;














https://www.eadunifatecie.com.br/course/view.php?id=15675
https://www.eadunifatecie.com.br/course/view.php?id=15675
2) Apresente print do posicionamento da Estação Total;
































3) Copie e cole no seu relatório os dados do arquivo .txt gerado;

Nome: FERNANDA
ID: 0
Data: 15, 2023
Coordenadas: 0 0 0
ET: E1
CD: EST
AI: 1.79
Ponto RE: E2
Ponto AP: 1.5
AZ: 0

PONTO E2 (RE)
Distancia Horizontal: 10.35765
Distancia Inclinada: 10.35977
Angulo Vertical: 2.385925º
Angulo Horizontal: 0º

PONTO NUMERO 1:
Codigo: TER
Distancia Horizontal: 7.907577
Distancia Inclinada: 7.929179
Angulo Vertical: 4.070099º
Angulo Horizontal: -105.4573º

PONTO NUMERO 2:
Codigo: TER
Distancia Horizontal: 9.201822
Distancia Inclinada: 9.205851
Angulo Vertical: 2.526276º
Angulo Horizontal: -46.89449º

PONTO NUMERO 3:
Codigo: TER
Distancia Horizontal: 18.18275
Distancia Inclinada: 18.20963
Angulo Vertical: 4.140289º
Angulo Horizontal: -16.04959º

PONTO NUMERO 4:
Codigo: TER
Distancia Horizontal: 16.71146
Distancia Inclinada: 16.75639
Angulo Vertical: 5.122711º
Angulo Horizontal: 16.2567º




PONTO NUMERO 5:
Codigo: TER
Distancia Horizontal: 20.78558
Distancia Inclinada: 20.8945
Angulo Vertical: 6.456024º
Angulo Horizontal: 44.539º

PONTO NUMERO 6:
Codigo: TER
Distancia Horizontal: 11.80973
Distancia Inclinada: 11.86498
Angulo Vertical: 5.754272º
Angulo Horizontal: 70.73761º

PONTO NUMERO 7:
Codigo: TER
Distancia Horizontal: 7.944243
Distancia Inclinada: 8.028933
Angulo Vertical: 7.789337º
Angulo Horizontal: 122.8508º

PONTO NUMERO 8:
Codigo: TER
Distancia Horizontal: 4.171425
Distancia Inclinada: 4.204135
Angulo Vertical: 6.315674º
Angulo Horizontal: 188.5841º

PONTO NUMERO 9:
Codigo: TER
Distancia Horizontal: 5.391878
Distancia Inclinada: 5.398513
Angulo Vertical: 3.719238º
Angulo Horizontal: 28.6357º














4) Determine a cota do terreno em cada ponto (do 1 ao 9) em relação ao nível 0,0 (ponto da
Estação Total). Utilize as relações trigonométricas de seno, cosseno e tangente, a partir dos
dados apresentados.

PONTO 1: 0,8527885394
PONTO 2:0,6957713484
PONTO 3:1,604713484
PONTO 4:1,786163022
PONTO 5:2,639389872
PONTO 6:1,479609551
PONTO 7:1,378170824
PONTO 8:0,7524809906
PONTO 9:0,6401873466






5) Desenhe o perfil topográfico entre os pontos 1, 2 e 3. Escolha uma escala adequada.


0,85
0,69
1,6
0
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
1,8
PONTO 1 PONTO 2 PONTO 3
Perfil Topográfico 1-2-3
