Eletrônica Analógica
Data: 29/06/2023
Aluno (a): Danilson Rosa de Souza
Avaliação Pratica
INSTRUÇÕES:
· Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Pratica;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Quando solicitado
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.

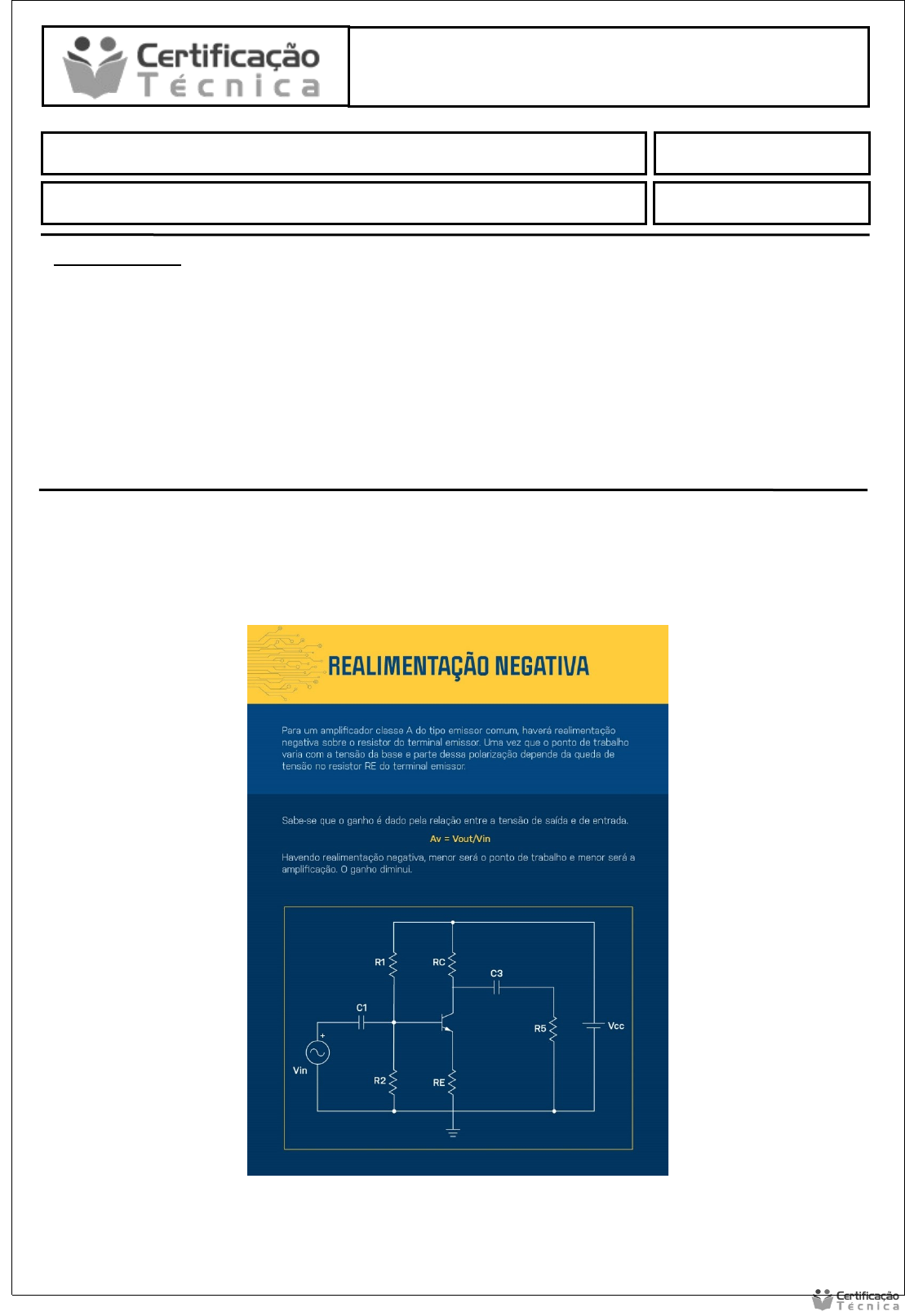

A realimentação negativa pode melhorar a estabilidade do amplificador para que este não sofra agressivamente com as variações de ganho do transistor, seja pela troca do componente ou por variações decorrentes de mudança na temperatura. Parte desse efeito já é contido pelo próprio resistor de polarização RE.
​​​​​​​​​​​​​​
Como fazer para manter o resistor de polarização RE sem que este produza realimentação negativa sobre o transistor e diminua o ganho do amplificador? Explique a sua resposta.
O resistor RE exerce a função de estabilizar o circuito amplificador e, portanto, não pode ser
removido, sob pena de tornar o projeto inviável. Sendo assim, é impossível a sua remoção do circuito.
O resistor RE é necess ário apenas para a polarização, sendo irrelevante para o sinal CA , uma vez que
não se pretende ter realimentação negativa.
Pode-se, nesse caso, fazer uso de um capacitor de desvio, adicionando um capacitor em paralelo com o
resistor RE.
Para esse projeto a função do resistor RE é estabilizar o circuito amplificador, por esse motivo ele não pode ser removido, caso contrário o projeto torna-se inviável. O resistor RE é necessário apenas para a polarização, tornando-se irrelevante para o sinal CA, uma vez que não se pretende ter realimentação negativa. Pode-se, nesse caso, fazer uso de um capacitor de desvio, adicionando um capacitor em paralelo com o resistor RE.
Não haverá qualquer mudança no ponto de vista da corrente continua, uma vez que o capacitor
bloqueia a sua passagem. No entanto, a corrente alternada poderá passar pelo capacitor, no qual lhe
parecerá um caminho, mas próximo de um curto-circuito. Ai, durante a operação, somente a parce
Não haverá qualquer mudança no ponto de vista da corrente continua, uma vez que o capacitor bloqueia a sua passagem. No entanto, a corrente alternada poderá passar pelo capacitor, mas próximo de um curto-circuito. Durante a operação, somente a parcela contínua terá efeito sobre o resistor RE, mantendo a polarização no ponto adequado, sem interferir no ganho de amplificação ao injetar sinal de entrada.
