20A114 - ELETRÔNICA DIGITAL - Avaliação Final - Nota 10 (1)

Prévia do material em texto

(
Eletrônica

Digital

-

CT
)
 (
Aluno

(a):

Douglas

Staciaki
) (
Data:

27

/

10 /

2021
)
 (
Atividade

Final
)	 (
NOTA:
)
INSTRUÇÕES:
· Esta Avaliação de pesquisa contém 6 questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
· Utilize o espaço abaixo destinado para realizar a atividade.
· Ao terminar grave o arquivo com o nome Avaliação de Pesquisa 01 (nome do aluno).
· Envie o arquivo pelo sistema.
1) Realize a soma dos números (300)10 e (300)8 Apresente os resultados. (1,5 pontos)
(300)8 = 192
0 x 80 = 0
0 x 81 = 0
3 x 82 = 192
(300)10 + (192)10=492
Transformado 300 base 8 em base decimal e somados os valores na base 10

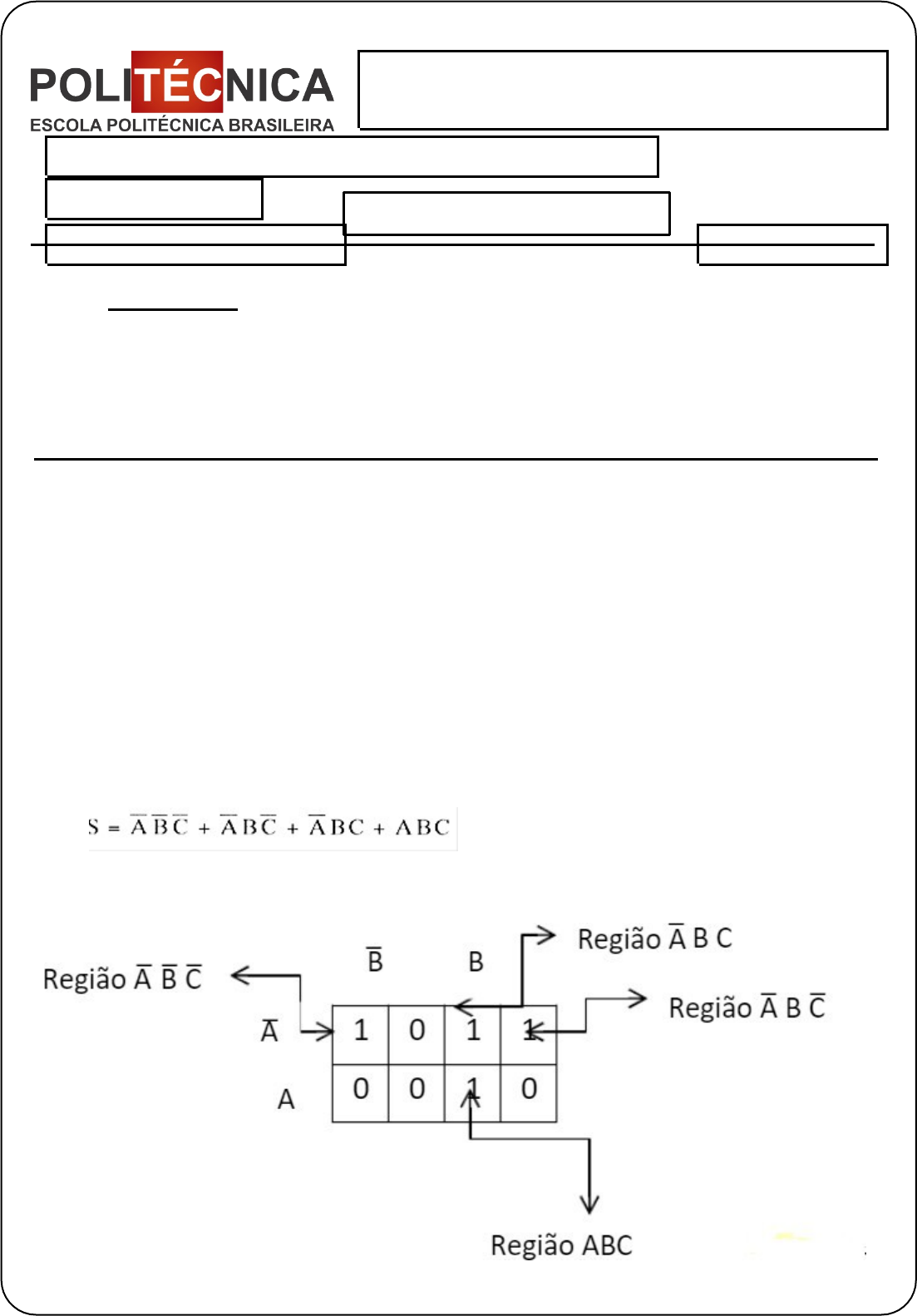

2) 	Utilizando o Mapa “K” Simplifique a expressão abaixo. (necessário apresentar o desenvolvimento) (1,5 pontos)
Colocando os termos diretamente no diagrama temos:

A expressão minimizada será: S = A C + B C
3) Escreva a tabela verdade e Expressão Booleana das portas lógicas AND, OR, NAND, NOR, OU EXCLUSIVO e COINCIDÊNCIA. (1,5 pontos)
4) Construa a expressão lógica da verdade abaixo e depois simplifique as expressões obtidas das tabelas a seguir, utilizando os diagramas de Veitch-Kamaugh. (1,5 pontos)
5) Projete um decodificador, a partir de um código binário, escrever a sequencia da figura abaixo em um display de sete seguimentos. (2 pontos)
6) Apresente o circuito lógico dos blocos abaixo e as suas respectivas tabelas verdade. (2 pontos)
Avaliação Final: Eletrônica Digital - CT
