APOLO 04 – CIRCUITOS ELETRICOS
Questão 1/10

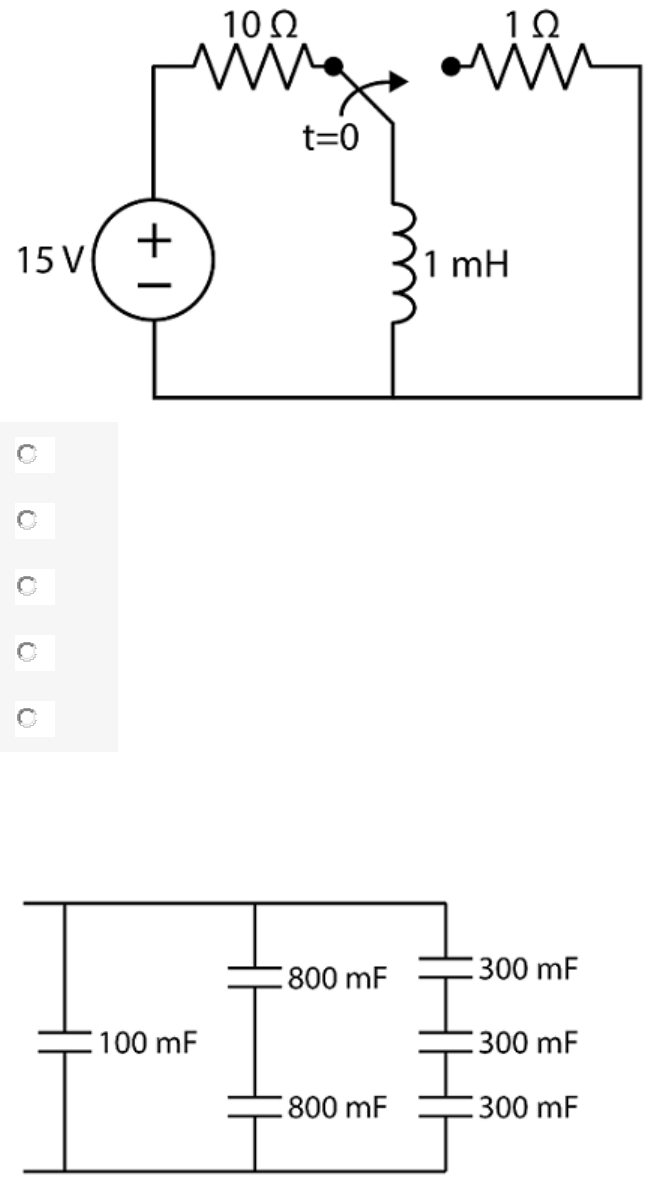

No circuito abaixo, considerando que o circuito estava funcionando um longo
período antes da mudança da posição da chave em t = 0 s, calcular a função
da corrente no indutor. Assinale a alternativa correta.
A 1,5 e-(10^-3)t A
B 1,5 e-(10^3)t A
C 1,5 e(10^-3)t A
D 1,5 e(10^3)t A
E 15 e-(10^3)t A
Questão 2/10
Nos circuitos abaixo, calcular a capacitância (Ceq) e a indutância (Leq)
equivalentes. Assinale a alternativa que corresponde
a Ceq e Leq respectivamente.
A Ceq = 85 mF; Leq = 300 mH.
B Ceq = 85 mF; Leq = 64,08 mH.
C Ceq = 85 mF; Leq = 100 mH.
D Ceq = 600 mF; Leq = 64,08 mH.
E Ceq = 600 mF; Leq = 300 mH.
Questão 3/10
Um indutor de 4 H possui um núcleo com área (A) de 1 m2, permeabilidade magnética
(u) de 1 H/m e comprimento (l) de 1 m. Qual é o número de espiras deste indutor?
A 0,5.
B 1.
C 1,5.
D 2.
E 4.
Questão 4/10
Encontrar os fasores das funções v1 = 10 cos(200t + 15°), v2 = 15
cos(200t) e v3 = 5 sen(200t), considerando V2como sendo o fasor de referência. Assinale a
alternativa correta.
A
B
C
D
E
Questão 5/10
Calcular a corrente que circula em uma fonte de tensão de 150 sen(377t) V
conectada a um resistor de 100 ohms em série com um indutor de 100 mH. Assinale a alternativa correta.
A
B
C
D
E
Questão 6/10
Calcular a impedância equivalente do circuito abaixo. Assinale a alternativa
correta.
A 7,325 - j 1,493 ohms
B 7,325 + j 1,493 ohms
C 5,905 - j 3,191 ohms
D 5,905 + j 3,191 ohms
E 9,026 - j 0,882 ohms
Questão 7/10
No circuito da figura abaixo, calcular a tensão V1. Assinale a alternativa
correta.
A V1 = -22,69 - j 5,446 V.
B V1 = -22,69 + j 5,446 V.
C V1 = -55,08 - j 54,1 V.
D V1 = 55,08 - j 54,1 V.
E V1 = 55,08 + j 54,1 V.
Questão 8/10
No circuito da figura a seguir, calcular as correntes de malha I1 e I2. Assinale
a alternativa correta.
A I1 = 1,468 - j 0,44 A; I2 = 2 + j 0 A.
B I1 = 0,55 + j 0,165 A; I2 = -2 + j 0 A.
C I1 = 1,468 + j 0,44 A; I2 = 0 + j 2 A.
D I1 = 1,468 + j 0,44 A; I2 = 0 - j 0 A.
E I1 = 0,55 + j 0,165 A; I2 = 2 + j 2 A.
Questão 9/10
Obter o circuito equivalente de Thévenin do circuito a seguir, sabendo que:
A
B
C
D
E
Questão 10/10
Obter o circuito equivalente de Norton do circuito a seguir, considerando que:
A
B
C
D
