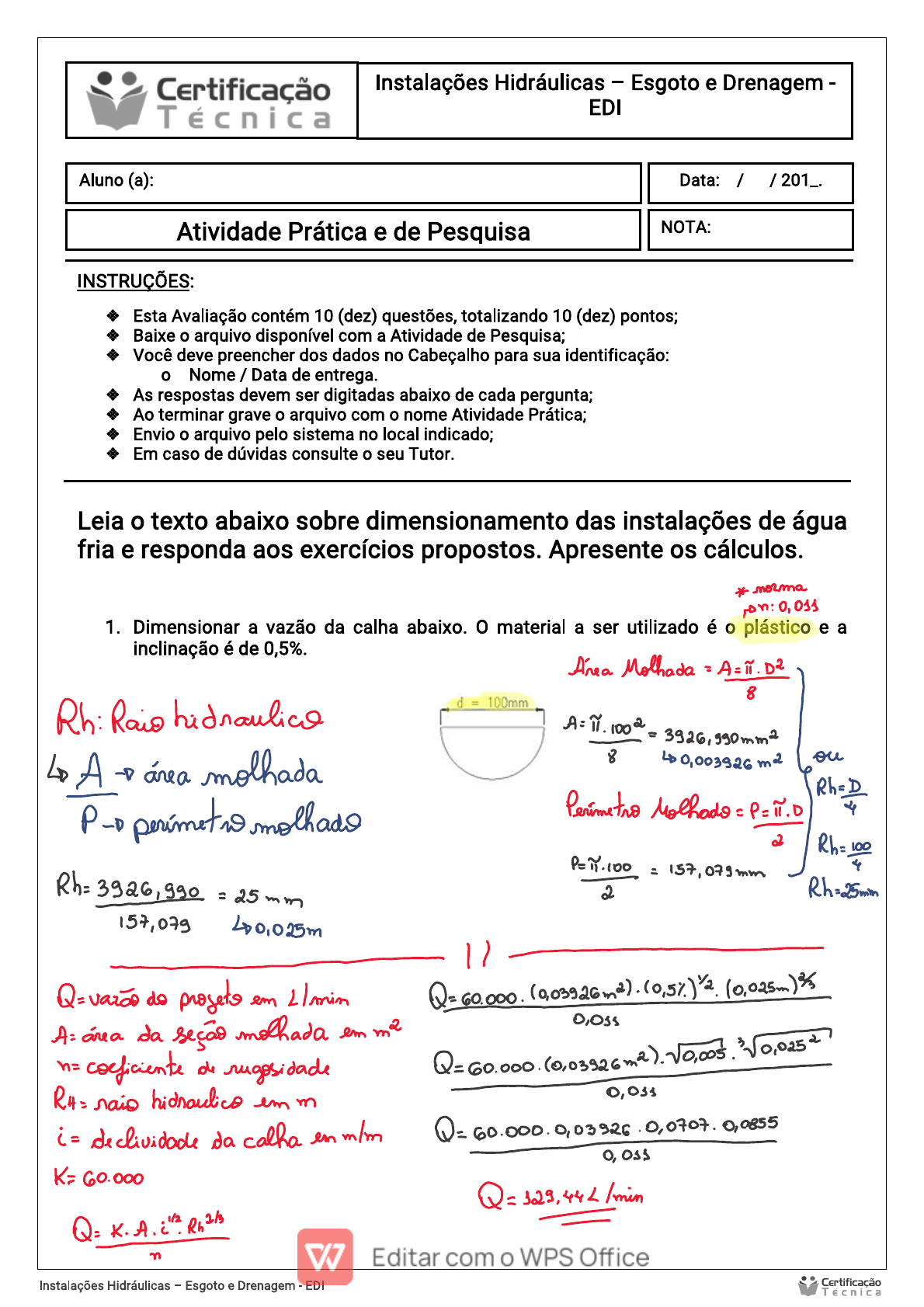

INSTRUÇÕES: Esta Avaliação contém 10 (dez) questões, totalizando 10 (dez) pontos; Baixe o arquivo disponível com a Atividade de Pesquisa; Você deve preencher dos dados no Cabeçalho para sua identificação: o Nome / Data de entrega. As respostas devem ser digitadas abaixo de cada pergunta; Ao terminar grave o arquivo com o nome Atividade Prática; Envio o arquivo pelo sistema no local indicado; Em caso de dúvidas consulte o seu Tutor. Aluno (a): Data: / / 201_. Instalações Hidráulicas – Esgoto e Drenagem - EDI Instalações Hidráulicas – Esgoto e Drenagem - EDI NOTA:Atividade Prática e de Pesquisa Leia o texto abaixo sobre dimensionamento das instalações de água fria e responda aos exercícios propostos. Apresente os cálculos. 1. Dimensionar a vazão da calha abaixo. O material a ser utilizado é o plástico e a inclinação é de 0,5%. Instalações Hidráulicas – Esgoto e Drenagem - EDI 2. Verificar a vazão de calhas retangulares de concreto alisado com lâmina de água a meia altura. Instalações Hidráulicas – Esgoto e Drenagem - EDI 3. Dimensionar o condutor vertical de uma instalação de águas pluviais com base nos seguintes dados: Q = 650 l/min; H = 50mm, L = 6m, utilizando os ábacos abaixo: Instalações Hidráulicas – Esgoto e Drenagem - EDI 4. Dimensionar a calha e os condutores horizontais e verticais da edificação abaixo: a) Instalações Hidráulicas – Esgoto e Drenagem - EDI b) c) Instalações Hidráulicas – Esgoto e Drenagem - EDI 5. Determinar os diâmetros do ramal de ventilação, da coluna de ventilação, dos ramais de descarga, dos ramais de esgoto, a declividade dos ramais de descarga e de esgoto do BWC residencial abaixo: Instalações Hidráulicas – Esgoto e Drenagem - EDI 6. Projetar o esgoto do BWC residencial abaixo: Instalações Hidráulicas – Esgoto e Drenagem - EDI 7. Dimensionar os tubos de queda, o tubo de gordura, as colunas de ventilação do esquema vertical abaixo representado: Instalações Hidráulicas – Esgoto e Drenagem - EDI 8. As colunas do exercício anterior são do prédio cuja planta de locação está abaixo representada: Posicionar as caixas de inspeção, de gordura e dimensionar os subcoletores e o coletor que ligará o esgoto doméstico ao coletor público. Instalações Hidráulicas – Esgoto e Drenagem - EDI 9. Dimensionar um tanque séptico de câmara única para um restaurante em Florianópolis, que serve 100 refeições por dia, prevendo uma limpeza do tanque a cada 3 anos. R: 10.Dimensionar um sumidouro para o restaurante do exercício anterior, sabendo que no teste de percolação realizado em campo, o intervalo de tempo durante o qual o nível da água baixou 10 m foi de 4 min. R:
