Diagrama de Caso
Um diagrama de caso de uso é uma forma de diagrama de
comportamento UML aprimorado. A UML não define padrões para o
formato escrito para descrever casos de uso e, portanto, muitas pessoas
não entendem que essa notação gráfica define a natureza de um caso
de uso; entretanto, uma notação gráfica pode fornecer apenas uma
visão geral simples de um caso de uso ou de um conjunto de casos de
uso.

Os diagramas de caso de uso são frequentemente confundidos com
casos de uso. Embora os dois conceitos estejam relacionados, os casos
de uso são muito mais detalhados do que os diagramas de caso de uso.
Nos conceitos, mais de um caso de uso deve ser detalhado para
identificar o que um caso de uso faz.
• A descrição escrita do comportamento do sistema ao abordar
uma tarefa ou requisito de negócios. Esta descrição enfoca o
valor fornecido pelo sistema para entidades externas, como
usuários humanos ou outros sistemas.
• A posição ou contexto do caso de uso entre outros casos de uso.
Por ser um mecanismo de organização, um conjunto coerente e
consistente de casos de uso promove uma imagem fácil de
entender do comportamento do sistema, um entendimento
comum entre o cliente / proprietário / usuário e a equipe de
desenvolvimento.
Nesta prática, é comum criar especificações suplementares para
capturar detalhes de requisitos que estão fora do escopo das descrições
de casos de uso. Exemplos desses tópicos incluem restrições de design,
como: desempenho, problemas de escalabilidade / gerenciamento ou
conformidade com os padrões.

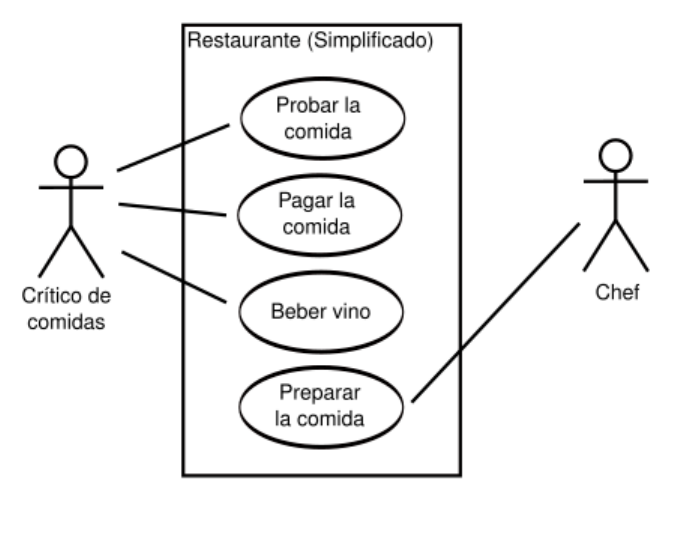

O diagrama à direita descreve a funcionalidade de um sistema de
restaurante muito simples. Os casos de uso são representados por
elipses e os atores são, por exemplo, os casos de uso são mostrados
como parte do sistema que está sendo modelado, os atores não.
Neste caso, podemos apreciar afirmações corretas e incorretas. Provar
e pagar pela comida é um requisito funcional do sistema, mas beber
vinho não, portanto, este caso de uso está incorreto.
A interação entre os atores não é vista no diagrama de caso de uso. Se
essa interação for essencial para uma descrição consistente do
comportamento desejado, talvez os limites do sistema ou do caso de
uso precisem ser reexaminados. Alternativamente, a interação entre os
atores pode fazer parte das suposições usadas no caso de uso.
No entanto, os atores são um tipo de função, um usuário humano ou
outra entidade externa pode desempenhar várias funções ou funções.
Portanto, o Chef e o Caixa podem realmente ser a mesma pessoa.
