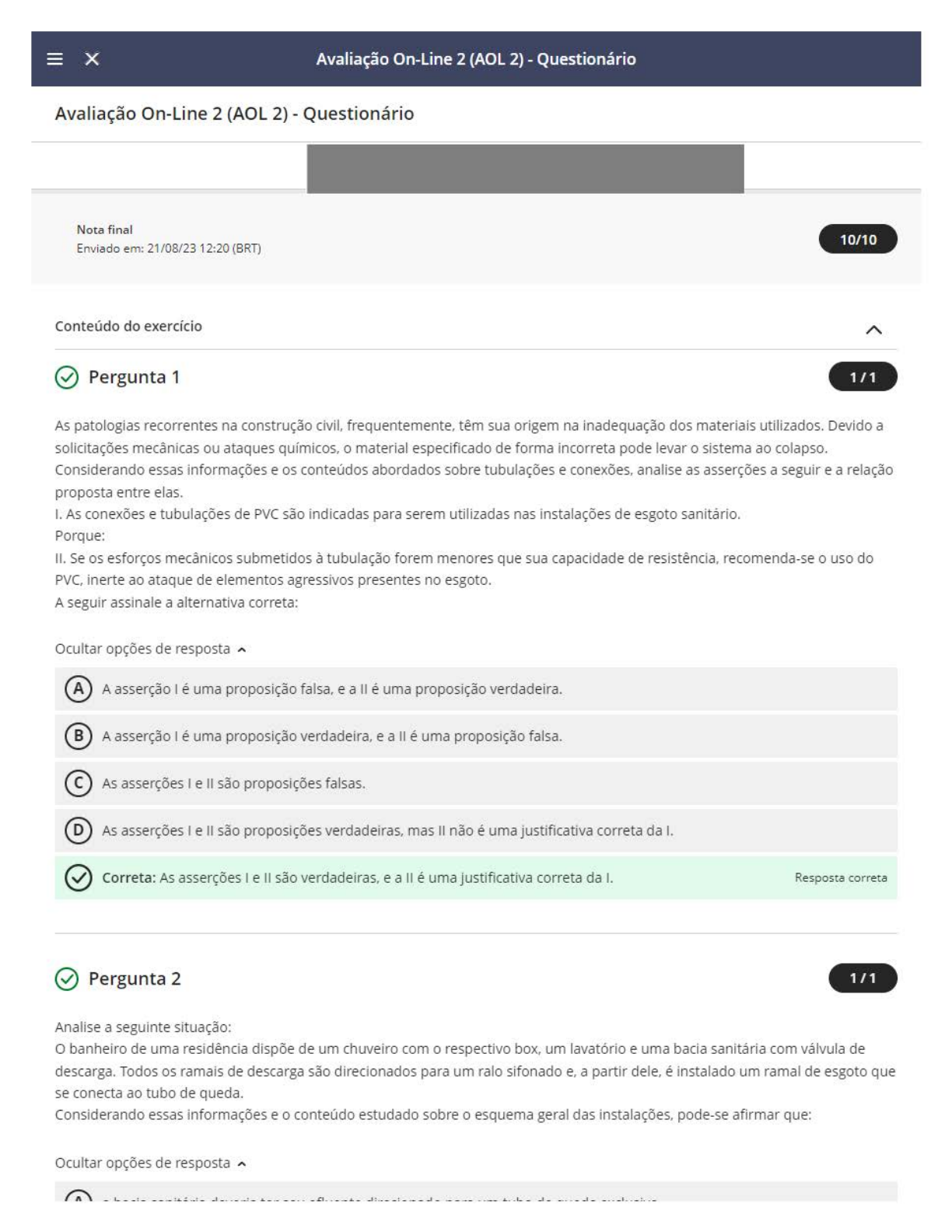

= X Avaliação On-line 2 (AOL 2) - Questionário
Ava liação On-line 2 (AOL 2) - Questionário
Nota fi nal
Enviado em: 21 /08/23 12:20 (BRD
Conteúdo do exercício A
0 Pergunta 1
As patologias recorrentes na construção civi l, frequentemente, têm sua origem na inadequação dos materiais utilizados. Devido a
solicitações mecânicas ou ataques químicos, o material especificado de forma incorreta pode levar o sistema ao colapso.
Considerando essas informações e os conteúdos abordados sobre tubulações e conexões, analise as asserções a seguir e a relação
proposta entre elas.
1. As conexões e tubulações de PVC são indicadas para serem utilizadas nas instalações de esgoto sanitário.
Porque:
li. Se os esforços mecânicos submetidos à tubulação forem menores que sua capacidade de resistência, recomenda-se o uso do
PVC, inerte ao ataque de elementos agressivos presentes no esgoto.
A seguir assinale a alternativa correta:
Ocultar opções de resposta A
@ A asserção I é uma proposição fa lsa, e a li é uma proposição verdadeira.
® A asserção I é uma proposição verdadeira, e a li é uma proposição falsa.
@ As asserções I e li são proposições falsas.
@ As asserções I e li são proposições verdadeiras, mas li não é uma justificativa correta da 1.
0 Correta: As asserções I e li são verdadeiras, e a li é uma justificativa correta da 1.
0 Pergunta 2
Analise a seguinte situação:
Resposta correta
-
O banheiro de uma residência dispõe de um chuveiro com o respectivo box, um lavatório e uma bacia sanitária com válvula de
descarga. Todos os ramais de descarga são direcionados para um ralo sifonado e, a partir dele, é instalado um ramal de esgoto que
se conecta ao tubo de queda.
Considerando essas informações e o conteúdo estudado sobre o esquema geral das instalações, pode-se afirmar que:
Ocultar opções de resposta A
\,!::) d Udlld !>díllldíld U t'Vt'lld l t'f !>t'U t' I IUt'lllt' UHt'UOíldUU µdld UIII LUUO Ut' qut'Ud exuu:::.1vo.
(;?) Correta: o ramal de descarga da bacia sanitária não deve ser direcionado para o ralo sifonado.
@ a descrição atende às prescrições da NBR 8160:1999 e, portanto, a instalação está correta.
Resposta correta
® os ramais de descarga do ralo do box do chuveiro podem ser direcionados diretamente para o tubo de queda, mesmo que esse ralo seja seco.
© o ramal de descarga da bacia sanitária poderia ser direcionado para o ra lo sifonado se o acionamento fosse por caixa acoplada.
0 Pergunta 3
Os subcoletores e coletores devem ser interrompidos por Caixas de Inspeção (CI), que permitem o acesso às tubulações em uma
eventual manutenção do sistema. Tais caixas devem estar posicionadas em mudanças de direção ou de decl ividade da tubulação,
na conexão com tubos de queda ou ramais de esgoto, ou quando existir longo t recho de tubulação. Longos trechos de tubulação
dificultam os serviços de manutenção, como uma eventual desobstrução e, dessa forma, deve-se limitar o comprimento de trechos
retos. Essa limitação pode ser materializada inserindo Caixas de Inspeção intermediárias.
Considerando essas informações e o conteúdo estudado sobre o esquema geral das instalações, pode-se afirmar que a máxima
distância prescrita pela normatização brasileira entre duas CI é de:
Ocultar opções de resposta A
@ 10m.
® 35m.
@ 40m.
(;?) Correta: 25 m.
© 15m.
0 Pergunta 4
Resposta correta
Segundo Macintyre (1990), é obrigatória a instalação de dispositivos de desconexão para impedi r o acesso de gases, presentes no
sistema de instalação primária do esgoto, aos ambientes internos. Um dos elementos utilizados para isso é o sifão, que provê a
instalação de fecho hídrico. Para sua efetividade, o fecho hídrico deve ter uma altura mínima de coluna de água.
Fonte: MACINTYRE, A. J. Manual de Instalações Hidráulicas. Rio de Janeiro: Editora L TC, 1990.
Considerando essas informações e o conteúdo estudado sobre o esquema geral das instalações, sabe-se que a coluna de água do
fecho hídrico garante a efetividade do desconector. Assim, pode-se afirmar que a mínima altu ra dessa coluna de água deve ser de:
Ocultar opções de resposta A
@ 20mm.
\V 100 mm.
© 200 mm.
0 Correta: 50 mm. Resposta correta
© 10 mm.
0 Pergunta 5
A NBR 8160 define um dos componentes do sistema como sendo: "Prolongamento do tubo de queda acima do ramal mais alto a
ele ligado e com extremidade superior aberta à atmosfera situada acima da cobertu ra do prédio."
Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS [ABNTJ. NBR 8160:1999 - Sistemas pred iais de esgoto sanitário - Projeto e
execução. Rio de Janeiro: ABNT, 1999.
Considerando essas informações e o conteúdo estudado sobre o esquema geral das instalações, pode-se afirmar que a defin ição
apresentada se refere ao:
Ocultar opções de resposta A
@ desconector.
® tubo de venti lação secundária.
@ ramal de venti lação.
@ tubo de queda.
0 Correta: tubo de ventilação primária.
0 Pergunta 6
Resposta correta
A presença de Ca ixas de Inspeção nas redes de subcoletores é necessária para manutenção e limpeza da tubulação. Em função
disso, a NBR 8160:1999 prescreve a inserção de Caixas de Inspeção em diversas situações, notadamente em pontos que tenham
maior probabilidade de apresentar obstruções ou necessidade de manutenção.
Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS [ABNTJ. NBR 8160:1999 - Sistemas pred iais de esgoto sanitário - Projeto e
execução. Rio de Janeiro: ABNT, 1999.
Considerando essas informações e o conteúdo estudado sobre o esquema geral das instalações, analise as afirmativas a segui r.
1. Deve-se insta lar uma Caixa de Inspeção onde houver mudança de direção da tubu lação.
li. A distância máxima entre duas Caixas de Inspeção é de 15 m. Caso haja t recho maior que 15 m, deve-se instalar Caixas de
Inspeção intermediárias.
Ili. A conexão entre os tubos de queda e o subcoletores devem ser feitas através de uma Caixa de Inspeção ou ca ixa de passagem.
IV. Deve-se instalar uma Caixa de Inspeção quando houver mudança na declividade da tubu lação.
Está correto apenas o que se afirma em:
Ocultar opções de resposta A
(Ã) l e ll.
'-'
® li e Ili.
© ll e lV.
0 Correta: I, 111 e IV. Resposta correta
© 1 e Ili.
0 Pergunta 7
Ana lise a seguinte situação:
Em um edifício residencial de 15 pavimentos, foi instalado um único tubo de queda para t ransporte dos efluentes da lavanderia e
da cozinha. O ramal de descarga da pia da cozinha se junta ao do tanque da máquina de lavar roupas, caracterizando, a partir
disso, um ramal de esgoto conectado ao tubo de queda.
Considerando a instalação descrita no texto apresentado e os conteúdos abordados no estudo do esquema geral das instalações,
analise as asserções a seguir e a relação entre elas.
1. A instalação descrita não está de acordo com as prescrições nas normas brasi lei ras.
Porque:
li. O efluente com presença de gordura (como o da pia de cozinha) deve ser conduzido por tubo de queda exclusivo para caixa de
gordura antes de ser lançado num subcoletor.
Ocultar opções de resposta A
@ As asserções I e li são proposições falsas.
® A asserção I é uma proposição fa lsa, e a li é uma proposição verdadei ra.
@ A asserção I é uma proposição verdadeira, e a li é uma proposição falsa.
0 Correta: As asserções I e li são proposições verdadeiras, e a li é uma justificativa correta da 1.
© As asserções I e li são verdadeiras, mas a li não é uma justificativa correta da 1.
0 Pergunta 8
Resposta correta
De uma forma geral, o transporte do esgoto é feito por gravidade. Esse transporte ocorre nas tubulações horizontais, impondo-se
uma declividade, que permite o deslocamento dos efluentes de montante para jusante. Essa declividade indica a diminuição da
cota de jusante em relação à de montante e é indicada por uma porcentagem.
Ana lise as asserções a seguir e a relação entre elas
1. A NBR 8160:1999 prescreve declividades mínimas para tubulações instaladas na horizonta l de 2%,para tubulações com diâmetro
nominal de até 75 mm, e de 1%, para tubu lações com diâmetros maiores ou iguais a 100 mm.
Porque:
li. A baixa velocidade de escoamento do esgoto pode permitir a decantação de material sólido na tubulação, provocando
eventualmente obstruções.
A seguir assinale a alternativa correta:
Ocultar opções de resposta A
@ A asserção I é uma proposição verdadeira, e a 11 é uma proposição falsa.
@ A asserção I é uma proposição falsa, e a li é uma proposição verdadeira.
(;?) Correta: As asserções I e li são verdadeiras, e a li é uma justificativa correta da 1.
@ As asserções I e li são proposições verdadeiras, mas 11 não é uma justificativa correta da 1.
© As asserções I e li são proposições falsas.
0 Pergunta 9
Considere a seguinte situação:
Resposta correta
A linha de subcoletores de um conjunto habitacional tem 200 m de comprimento. Nesta, foi adotada decl ividade de 1 %, para que o
transporte dos efluentes ocorresse por gravidade. Ao fina l, o fundo da Caixa de Inspeção próxima à divisa do terreno estaria a 2,60
m de profundidade. Sabe-se que o coletor públ ico está a 3 m de profundidade.
Considerando essas informações e o conteúdo estudado sobre o esquema geral das instalações, analise as afirmativas a seguir e
assinale V para a(s) verdadei ra(s) e F para a(s) falsa(s).
1. () Deve-se construir um poço de visita para acesso à caixa de inspeção, visto que esta está a mais de um metro de profundidade.
li. () Se a caixa de inspeção for instalada em um terreno particular, é dispensada a execução de um poço de visitas.
Ili. ( ) Seria necessária a construção de uma caixa coletora e de um sistema de recalque, caso a cota da caixa de inspeção fosse
inferior à do coletor público.
IV. () A condição para execução de poço de visita é a sua diferença de cota em relação à cota do coletor público.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta A
@ V,V, F, F.
® F, F,F,V.
© F,V, F, F.
® F,V,V, F.
(;?) Correta: V. F, V. F.
0 Pergunta 1 O
Resposta correta
Em locais desprovidos de rede pública de coleta de esgotos, deve ser construído um sistema básico de t ratamento constituído de
fossa séptica e sumidouro. A fossa séptica tem a função de diminuir os elementos patógenos presentes no esgoto e seu efluente é
posteriormente direcionado para o sumidouro.
Considerando essas informações e o conteúdo estudado sobre o sistema básico de t ratamento do esgoto, analise as afirmativas a
seguir.
1. As fossas sépticas proporcionam a decomposição do esgoto através de processos anaeróbicos, ou seja, com ausência de
oxigênio.
li. As fossas sépticas eliminam os elementos sólidos do esgoto.
Ili. O efluente da fossa séptica é direcionado ao sumidouro para infiltração no solo.
IV. O sistema anaeróbico, proporcionado pela fossa séptica, deve ser priorizado em detrimento do encaminhamento dos efluentes
para a rede públ ica.
Está correto apenas o que se afirma em:
Ocultar opções de resposta A
@ 11 e 1v.
® 1e 11.
© l e lV.
@ 11 e111.
(;?) Correta: 1 e 111.
B Comentários
Comentários para o aluno
Seu instrutor não fez comentários
Resposta correta
