Propriedades Mecânicas dos Materiais
106
Resolução: Steven Róger Duarte

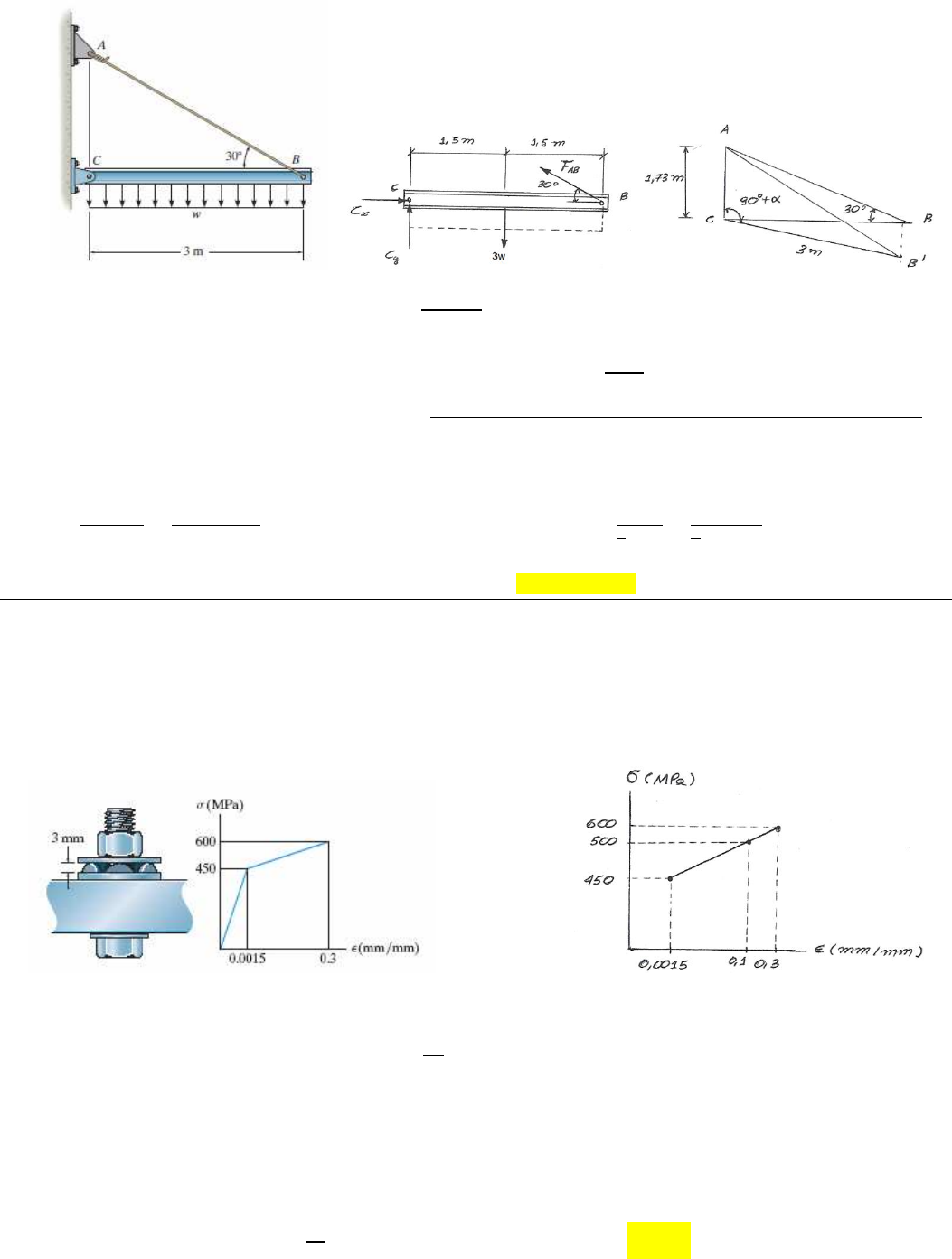

 *3.24. A viga é sustentada por um pino em C e por um cabo de ancoragem AB de aço A-36. Se o cabo
tiver diâmetro de 5 mm, determine o carregamento w se a extremidade B for deslocada 18 mm para baixo.

 Figura 3.24 Dados: AB =
 ( ) = 3,46 m ; Eaço = 200 GPa
 ∑ ; α = arctang( ) = 0,343776°
 -1,5 x 3w + 3FABsen(30°) = 0 AB‟ = √( ) ( ) ( )
 FAB = 3w AB‟ = 3,4731 m
∊ = = 2,59471 x 10-3 mm/mm ; = = 152.788,745w = Eaço∊ w = 3,40 kN/m
3.25. Às vezes, são instalados indicadores de tração em vez de torquímetros para garantir que um
parafuso tenha a tração prescrita quando utilizado em conexões. Se uma porca do parafuso for apertada
de tal modo que seis cabeças do indicador, cujas alturas originais eram de 3 mm, forem esmagadas até
0,3 mm, deixando uma érea de contato de 1,5 mm² em cada cabeça, determine a tensão na haste do
parafuso. O diagrama tensão-deformação do material é mostrado na figura.

 Figura 3.25
∊ = = 0,1 mm/mm
Equação da reta que passa pelos pontos (0,0015 mm/mm;450 MPa) e (0,3 mm/mm;600 MPa):
σ = 502,513∊ + 449,246
Logo, quando ∊ = 0,1 mm/mm; temos: σ = 502,513 x 0,1 + 449,246 = 500 MPa T = 6A = 6 x 1,5 x 500 = 4,50 kN
