Cálculo de Inclinação de Telhado

Nesse artigo vamos mostrar como fazer cálculo e desenho da inclinação de um telhado. O
objetivo desse cálculo é determinar qual a altura da cumeeira e do pendural no caso de telhados de

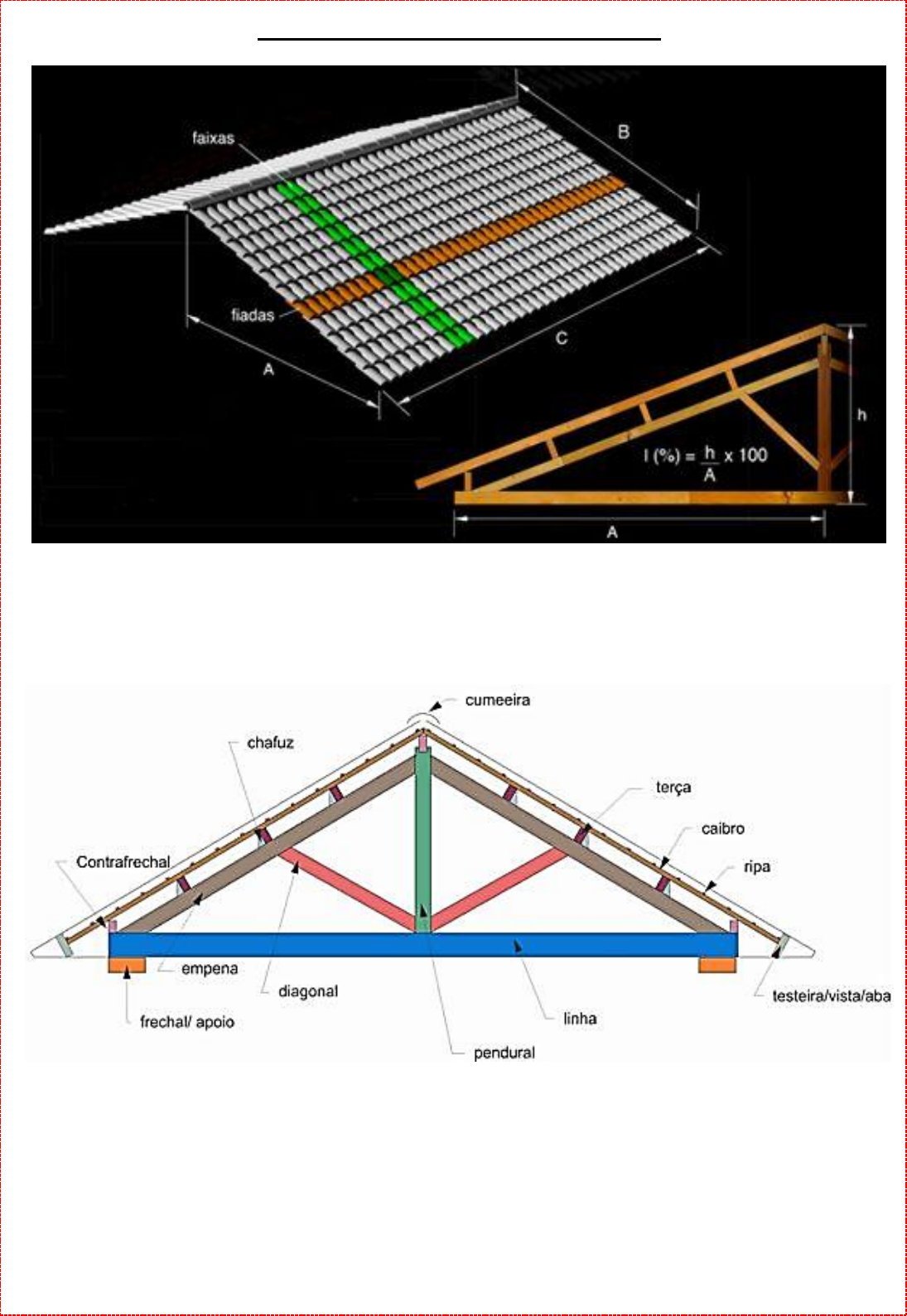

madeira. Antes de prosseguir, vamos relembrar as partes que compõem um telhado na ilustração
abaixo (cortesia EW7):

O grande determinante da inclinação de um telhado é o tipo de telha a ser utilizado. As telhas
podem ser de cerâmica, concreto, fibrocimento, vidro, metálicas, galvanizadas, ecológicas (fibras
naturais ou materiais reciclados) e de policarbonato. Cada uma delas tem diferentes especificações
de inclinação mínima (para evitar o “retorno” de água) e máxima (para evitar que a telha
“escorregue” do madeiramento). A inclinação pode ser expressa em porcentagem (%) ou graus (º)
sendo a porcentagem a mais utilizada. Por exemplo, é comum ouvirmos que o telhado terá 25 % de
inclinação.
Para sabermos a inclinação das telhas seguimos a tabela abaixo:


Com base na inclinação da telha que vai ser utilizada vamos partir para o desenho do telhado.
O cálculo da inclinação (i) do telhado é uma fórmula simples onde multiplicamos a altura (h)
por 100 e dividimos pelo comprimento da base (B).




Por exemplo, supondo que escolhemos uma Telha Colonial que requer uma inclinação de
30% para um telhado de duas águas com 8,00 metros de comprimento. Como a cumeeira está no
centro vamos utilizar 4,00 metros para base de nosso cálculo. Com essas medidas aplicadas na
fórmula vamos ter uma altura de 1,20 metros. Fizemos aqui um exemplo para um telhado de duas
águas mas para telhados com 3 ou 4 águas devemos fazer a mesma inclinação para todas,
seguindo essa mesma fórmula.
http://blog.construir.arq.br/wp-content/uploads/2014/06/Telhado-3.png
http://blog.construir.arq.br/wp-content/uploads/2014/06/Telhado-2.png

Para garantir o escoamento da água, a inclinação varia de acordo com o comprimento do
telhado. Acompanhe abaixo o gráfico com as recomendações para telhas com inclinação de 30%,
em função do comprimento do pano do telhado.
Em todos os casos a inclinação mínima de 30% deve ser respeitada para evitar que o
acúmulo de água de chuva sobre a cobertura cause vazamentos.

Outro aspecto muito importante quando calculamos e desenhamos um telhado é a previsão
do espaço da caixa d’água sob eles. Note que até então mostramos a altura da estrutura do
telhado apenas. Esse espaço deve prever o acesso à caixa também e a construção das empenas
para o fechamento da alvenaria.

Em casos onde o aquecimento, elétrico ou solar fica sob o telhado esse espaço deve ser
previsto. Um contato com o projetista hidráulico é essencial nessa fase.

Às vezes os projetos hidráulicos podem exigir um espaço muito grande para a caixa d’água e
a estética começa a ser comprometida. Para esses casos a melhor solução é a criação de uma torre
para caixa d’água, independente do telhado.


Fonte: Arq. José Eduardo Rendeiro
