Simulado AV
Teste seu conhecimento acumulado
Disc.: MECÂNICA DOS SÓLIDOS
Aluno(a): DABSON SILVA ALVES 202102159423
Acertos: 10,0 de 10,0 25/04/2022
Acerto: 1,0 / 1,0

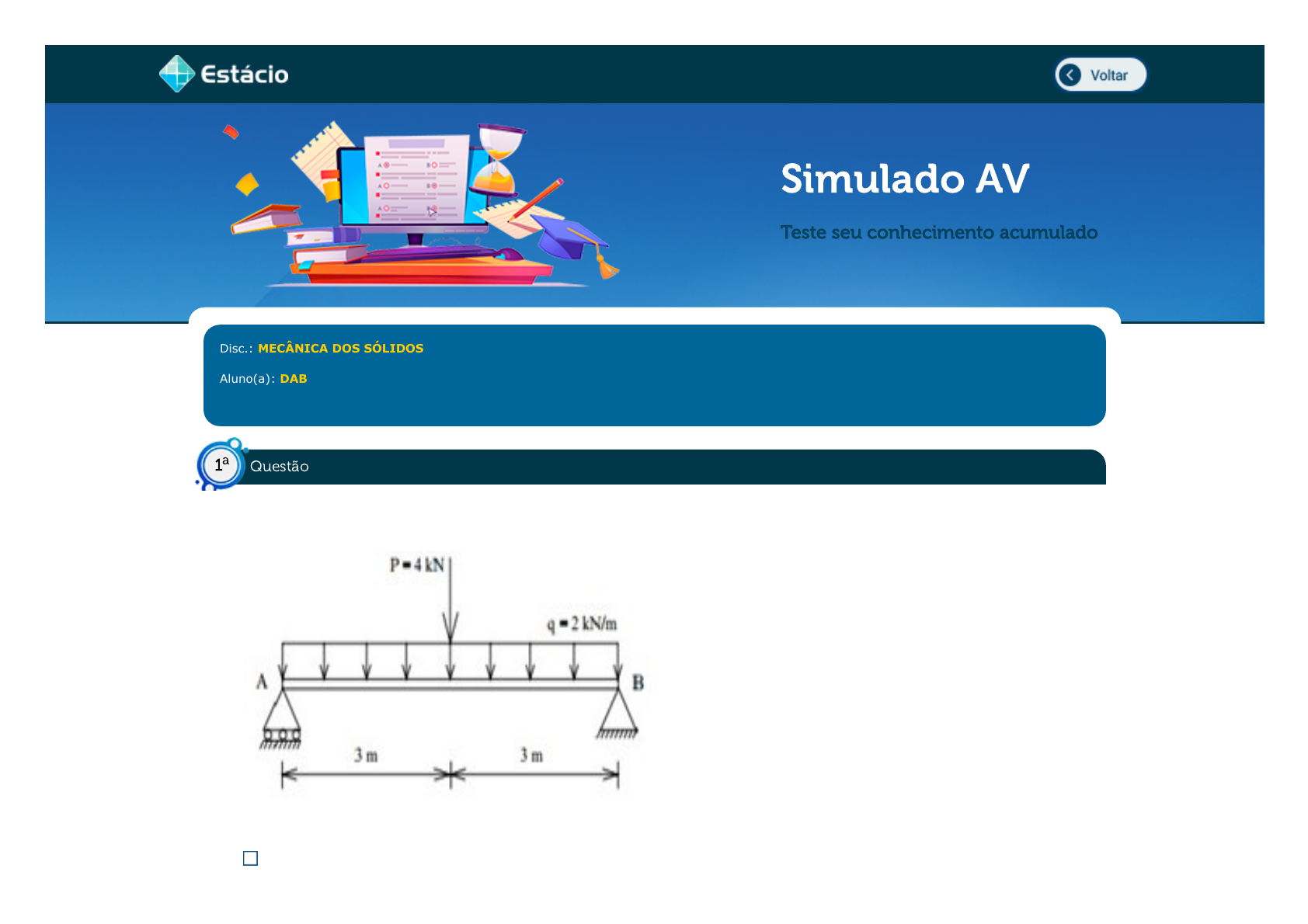

Considere a viga simplesmente apoiada da figura, submetida a uma carga uniformemente
distribuída ao longo do vão de 2 kN/m e a uma carga concentrada de 4 kN no meio do vão.
Para o comprimento da viga de 6 m, o momento de fletor máximo, em kN.m, é
9
 Questão1
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/11
12
24
6
 15
Respondido em 25/04/2022 10:51:18
Explicação:
A resposta correta é: 15
Acerto: 1,0 / 1,0
Suponha que em uma estrutura, um dos elementos seja uma viga isostática bi apoiada cujo peso é
desprezível e o vão igual a 6 m. Considere o carregamento linearmente distribuído mostrado na
figura.
Para a determinação dos esforços internos será necessário determinar as reações nos apoios A e B.
Para tanto, será feita a substituição do carregamento distribuído por uma carga concentrada F. A
intensidade e a localização de F estão corretamente expressas na opção:
600 kN e a 2 m do apoio A.
 Questão2
a
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/11
0,6 kN e a 4 m do apoio A.
1200 kN e a 2 m do apoio A.
 0,6 kN e a 4 m do apoio B.
1,2 kN e a 4 m do apoio B.
Respondido em 25/04/2022 10:51:54
Explicação:
A resposta correta é: 0,6 kN e a 4 m do apoio B.
Acerto: 1,0 / 1,0
Uma barra em perfil I, conforme figura (seção transversal), está submetida à tração simples no
valor de 200 kN. Observe:
A tensão normal a essa barra é:
500 MPa
20 MPa
 50 MPa
2 MPa
 Questão3
a
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/11
200 MPa
Respondido em 25/04/2022 10:52:33
Explicação:
A resposta correta é: 50 MPa.
Acerto: 1,0 / 1,0
A tensão na vertical abaixo do ponto de uma carga concentrada em um ponto no interior da massa
elástica, homogênea e isotrópica de um solo é aproximadamente igual à metade da razão entre o
valor da carga concentrada e o quadrado da profundidade. Dessa forma, a profundidade abaixo do
ponto de uma carga concentrada de 100 kN, cuja tensão é de 12,5 kPa, é igual a:
250 cm
150 cm
300 cm
 200 cm
100 cm
Respondido em 25/04/2022 10:52:53
Explicação:
A resposta correta é: 200 cm.
Acerto: 1,0 / 1,0
A inclinação da curva de tensão-deformação na região elástica é conhecida como:
 Questão4
a
 Questão5
a
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/11
módulo de tenacidade
módulo de encruamento
módulo de tração
módulo de deformação
 módulo de elasticidade
Respondido em 25/04/2022 10:58:04
Explicação:
A resposta correta é: módulo de elasticidade.
Acerto: 1,0 / 1,0
Uma amostra de solo está submetida a um estado uniaxial de tensões. Considere a tensão
constante ao longo das seções transversais da amostra. A tensão cisalhante máxima em um ponto
interior à amostra ocorre em um plano cuja normal forma, com a direção de aplicação da carga, um
ângulo igual a:
15°
60°
90°
30°
 45°
Respondido em 25/04/2022 10:57:34
 Questão6
a
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/11
Explicação:
A resposta correta é: 45°.
Acerto: 1,0 / 1,0
Considere a estrutura em equilíbrio estático, conforme a figura. Suponha que a viga é homogênea
de comprimento 4 m e que o seu peso é uniformemente distribuído (q = 200 N/m) ao longo de seu
comprimento. A tração no fio tem módulo 200 N. O desenho que representa o diagrama do corpo
livre (DCL) para a estrutura é apresentado na opção:
Fonte: Autor

 Questão7
a
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 7/11
Fonte: Autor
Fonte: Autor
Fonte: Autor
Fonte: Autor
Respondido em 25/04/2022 10:53:56
Explicação:
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 8/11
A resposta correta é:
Acerto: 1,0 / 1,0
Considere a figura do pórtico ABCDE.
É correto afirmar que:
 é uma estrutura isostática com apenas um apoio de terceiro gênero ("engastamento"). No
ponto A existe uma reação vertical para cima de módulo 435 kN.
é uma estrutura hiperestática com 2 apoios de segundo gênero. No ponto A existe uma
reação vertical para cima de módulo 435 kN.
é uma estrutura isostática com 2 apoios de primeiro gênero. No ponto A existe uma reação
vertical para baixo de módulo 435 kN.
 Questão8
a
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 9/11
é uma estrutura isostática com 2 apoios, sendo um de primeiro gênero e outro de segundo
gênero. No ponto A existe uma reação vertical para baixo de módulo 435 kN.
é uma estrutura hiperestática com 2 apoios de terceiro gênero ("engastamento"). No ponto A
existe uma reação vertical para baixo de módulo 435 kN.
Respondido em 25/04/2022 11:00:24
Explicação:
A resposta correta é: é uma estrutura isostática com apenas um apoio de terceiro gênero (
"engastamento" ). No ponto A existe uma reação vertical para cima de módulo 435 kN.
Acerto: 1,0 / 1,0
A treliça da figura a seguir está submetida a três cargas concentradas:
 Fonte: Autor
A força axial de compressão na barra AB é:
12 kN
 32 kN
24 kN
18 kN
40 kN
Respondido em 25/04/2022 10:55:16
 Questão9
a
25/04/2022 11:05 Estácio: Alunos
https://simulado.estacio.br/alunos/ 10/11
Explicação:
A resposta correta é: 32kN
Acerto: 1,0 / 1,0
As treliças são amplamente utilizadas em diversas funções estruturais na Engenharia. Exemplos
são vastos, como torres de transmissão de energia, coberturas de ginásios esportivos, telhados,
viadutos etc. Muitas treliças são denominadas simples, pois são formadas a partir de um triângulo.
A seguir, listamos denominações de algumas treliças:
I. Howe
II. Baltimore
III. Fink
IV. Pratt
São treliças simples:
I e II
II, III e IV
 I e IV
I, III e IV
I e III
Respondido em 25/04/2022 10:54:44
Explicação:
A resposta correta é: I e IV
 Questão10
a
