AS – Unidade I

Pergunta 1
Nos projetos hidráulicos, podemos dividir o escoamento em forçado e livre. Esse primeiro
entendimento é especialmente importante para a escolha em termos de equações que deverão ser
usadas nos dimensionamentos hidráulicos. Sabendo que a pressão reinante no conduto define o

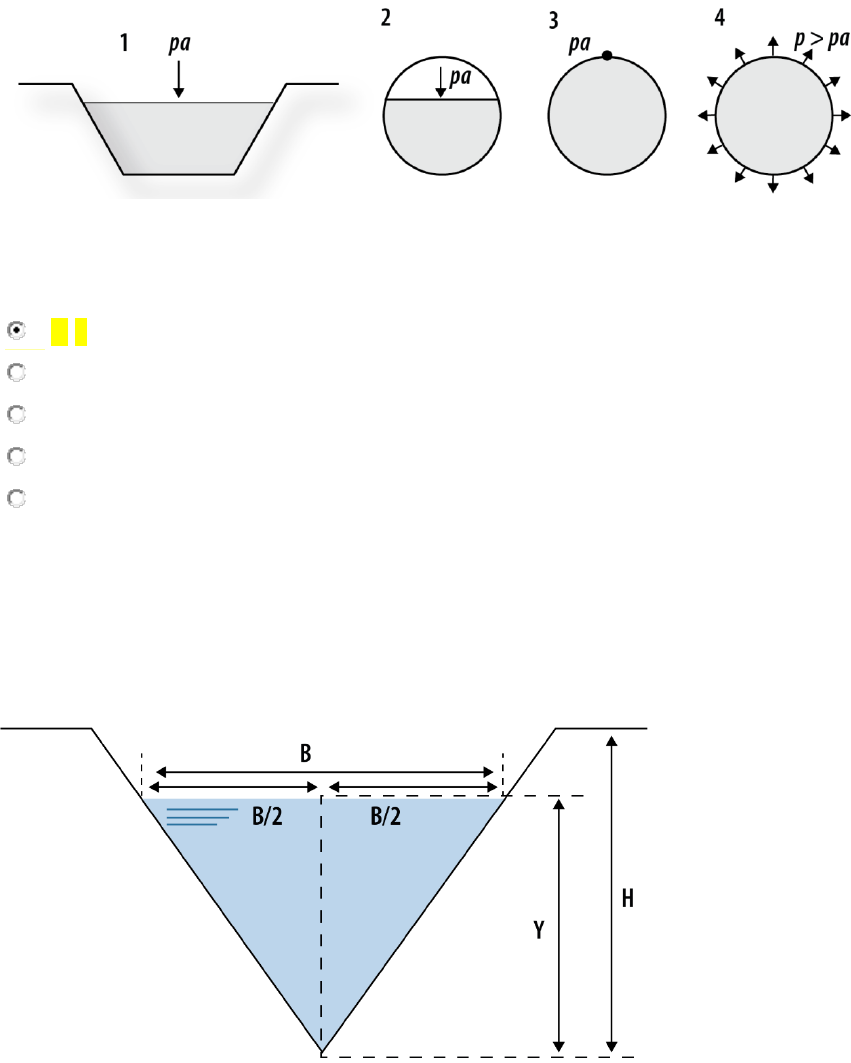

tipo de escoamento, selecione com base na figura a seguir a alternativa que representa apenas o
escoamento forçado.

Figura
Fonte: Adaptada de AZEVEDO NETTO 2015
(AZEVEDO NETTO, J. M.; FERNÁNDEZ, M. F. Y. Manual de hidráulica. 9. ed. São
Paulo: Edgard Blucher, 2015.)
 a. 4
 b. 1 e 4
 c. 3
 d. 2
 e. 1

Pergunta 2
Para o dimensionamento de condutos livres, é indispensável conhecer os parâmetros
geométricos do canal. Os principais parâmetros geométricos são: raio hidráulico, área molhada,
perímetro molhado, altura da lâmina líquida e declividade. Considere a figura a seguir, que
representa a seção de um canal retangular, em que a largura da lâmina líquida é 6 m, a altura da
lâmina líquida é 4 m e a altura da parede do canal é 6 m.

Figura
Pede-se o valor da área molhada, do raio hidráulico e do perímetro molhado,
respectivamente.
 a. 18 m
2, 0,75 m, 16 m.
 b. 12 m
2, 0,75 m, 16 m.
 c. 12 m
2, 1,2 m e 10 m.
 d. 10 m
2, 1,2 m, 16 m.
 e. 18 m
2, 0,5 m, 36 m.

Pergunta 3
As linhas de fluxo são utilizadas em diagramas hidráulicos para representar o comportamento
do vetor velocidade, como na figura a seguir. A partir do conceito de conservação de energia,
equação da continuidade, e sabendo que a vazão e a lâmina d’água são constantes em todos os
trechos, analise as afirmativas e escolha a incorreta.

Figura
 a. A velocidade de escoamento no T5 é maior do que no T1.
 b.
Ao longo do T4 há ocorrência de escoamento bruscamente variado acelerado, e no
T5 há uma tendência de desenvolvimento de escoamento permanente uniforme.
 c.
Ao longo do T6 há diminuição da velocidade do escoamento, no entanto, a
velocidade final é maior do que ao final do T2.
 d.
Ao longo do T2 há diminuição da velocidade de escoamento, e no T3 há uma
tendência de desenvolvimento de escoamento permanente e uniforme.
 e.
A vazão transportada ao longo da seção T3 é maior do que a vazão transportada ao
longo da seção T5.

Pergunta 4
Considere um canal com escoamento permanente e uniforme transportando 10 m3/s, cuja seção
é retangular com 5 m de largura e 1 m de lâmina de água y1 = 10 m e y2 = 2 m. Determine a
energia total e piezométrica, respectivamente, disponíveis em P1.

Figura
 a. 20,2 m e 20 m.
 b. 11,2 m e 3,2 m.
 c. 11,2 m e 11 m.
 d. 10,2 m e 10 m.
 e. 3,2 m e 3 m.

AS – Unidade II

Pergunta 1
Calcule o coeficiente de rugosidade equivalente de um canal de drenagem urbana, considerando
o escoamento permanente e uniforme. O canal possui fundo com rugosidade n = 0,025, os
taludes laterais possuem rugosidade n = 0,012, a largura do fundo é de 2 m e a lâmina líquida é
de 1 m. A declividade de fundo do canal é de 0,001 m/m e os taludes são 0H:1V.
 a. 0,012.
 b. 0,025.
 c. 0,037.
 d. 0,019.
 e. 0,015.

Pergunta 2
Calcule a altura da lâmina de água de uma galeria de drenagem urbana de seção circular,
construída em concreto (n = 0,013), com diâmetro de 700 mm e declividade de fundo de 0,4 %,
transportando uma vazão de 500 L/s. Considere o escoamento permanente e uniforme.
 a. 0,608 m.
 b. 0,426 m.
 c. 0,354 m.
 d. 0,853 m.
 e. 0,497 m.

Pergunta 3
Calcule a vazão transportada por uma canaleta de drenagem de uma rodovia, como ilustrada a
seguir. A declividade do canal é de 1% e o canal é revestido com concreto de qualidade regular
(n = 0,019). Considere o escoamento permanente e uniforme.

Figura
 a. 0,115 m
3/s.
 b. 0,138 m
3/s.
 c. 0,526 m
3/s.
 d. 0,298 m
3/s.
 e. 0,184 m
3/s.

Pergunta 4
Calcule a vazão transportada por um canal de drenagem urbana, considerando o escoamento
permanente e uniforme. O canal possui fundo com rugosidade equivalente a ne = 0,021, a
largura do fundo do canal é de 2 m e a lâmina líquida é de 1 m. A declividade de fundo do canal
é de 0,001 m/m e os taludes são 0H:1V.
 a. 0,5 m
3/s.
 b. 0,21 m
3/s.
 c. 2,1 m
3/s.
 d. 1,09 m
3/s.
 e. 1,89 m
3/s.






AS – Unidade III

Pergunta 1
No primeiro dia de trabalho, foi solicitado que você medisse a altura da lâmina líquida de um
canal de drenagem e determinasse as alturas conjugadas do escoamento. Nas suas medições,
você encontrou o valor de 0,62 m e vazão unitária de 2 m3/s/m. A medição foi realizada em
regime crítico ou subcrítico?
 a. Regime fluvial, 0,62 < yc.
 b. Regime fluvial, yc = 0,74.
 c. Regime crítico, yc < 0,74.
 d. Regime subcrítico, 0,62 > yc.
 e. Regime crítico, 0,62 = yc.

Pergunta 2
Existem alguns tipos de movimentos permanentes variados possíveis ao longo de um canal de
escoamento livre, dependendo da declividade do canal, da variação da seção do canal ou em
função de obstáculos inseridos no canal. Sobre isso, podemos citar um fenômeno chamado
ressalto hidráulico, formado entre os escoamentos supercrítico e subcrítico.

Figura
Sabendo que o ressalto hidráulico pode ser classificado em função do número de Froude,
qual(is) dos trechos apresentados na figura anterior melhor classificaria(m) o ressalto em sua
condição extrema?
 a. Trechos 1 e 2.
 b. Trecho 3.
 c. Trecho 1.
 d. Trecho 2.
 e. Trecho 4.

Pergunta 3
Para um canal trapezoidal com as dimensões destacadas a seguir, que transporta 2,95 m3/s,
determine qual o regime de escoamento e seu respectivo número de Froude.

Figura
 a. Regime subcrítico, Fr = 0,23.
 b. Regime subcrítico, Fr = 0,5.
 c. Regime fluvial, Fr = 0,13.
 d. Regime torrencial, Fr = 0,13.
 e. Regime crítico, Fr = 1.

Pergunta 4
Para que um escoamento livre ocorra, é necessário que o fluxo vá do ponto de maior energia
para o de menor energia. Em obras hidráulicas, determinadas alterações em canais de
escoamento livre precisam considerar a energia específica de determinado fluxo, principalmente
a energia crítica. Isso porque, valores de energia específica menores que a energia crítica fazem
com que haja interrupção do fluxo livre até que uma nova condição de equilíbrio seja atingida
no canal. A partir da figura a seguir, selecione a alternativa correta.


Figura
 a.
Um canal de vazão específica q1 sofre redução de largura em um trecho de jusante;
a nova curva de energia específica para esse trecho pode ser representada pela curva
de energia específica da vazão unitária q2.
 b. Os pontos A e B formam um par de alturas conjugadas.
 c.
A diminuição da largura de um canal que possui vazão unitária q2 faz com que a
vazão unitária diminua, podendo ser representada pela curva de vazão unitária q1.
 d.
As energias de escoamento associadas aos pontos A’ e B’ são diferentes, portanto,
suas alturas conjugadas são diferentes.
 e.
As curvas de energia específica das vazões unitárias q1 e q2 representam funções
que não dependem da lâmina d’água do canal.


AS – Unidade IV
Pergunta 1
Certo canal apresenta vazões que variam de 150 L/s a 120 L/s. Sabendo que essas vazões
deverão ser distribuídas por vertedores triangulares com abertura de 90°, determine o número
mínimo de vertedores necessários e a amplitude de variação de altura d’água sobre os
vertedores. Utilize a equação de Thomson.
 a. Cinco vertedores; ∆h = 0,0215 m.
 b. Cinco vertedores; ∆h = 0,018 m.
 c. Dois vertedores; ∆h = 0,215 m.
 d. Quatro vertedores; ∆h = 0,197 m.
 e. Quatro vertedores; ∆h = 0,018 m.
Pergunta 2
Os projetos de sistemas elevatórios são essenciais sempre que o escoamento não pode ser feito
por gravidade. Para o dimensionamento do recalque, é necessário saber a vazão e a altura
manométrica de projeto. De posse dessas informações, é escolhida a bomba de melhor
rendimento para a demanda do projeto.Porém, nem sempre uma bomba é suficiente para
recalcar a vazão ou vencer a altura manométrica demandada pelo projeto. Nesses casos, é
necessário efetuar a associação de bombas. A seguir é apresentada uma figura que representa os
diagramas de associação em série, associação em paralelo, curva da bomba e curva do sistema.

Figura
A partir da figura apresentada, escolha a alternativa correta.
 a.
A curva IV é a curva do sistema; a curva I é a curva da associação em paralelo da
curva II; A é o ponto de funcionamento do sistema.
 b.
A curva I é a curva do sistema; a curva IV é a curva de uma bomba; A é o ponto de
funcionamento da bomba individual.
 c.
A curva IV é a curva de uma bomba; a curva II é a curva do sistema; a curva I é a
curva da associação em paralelo da curva IV; A é o ponto de funcionamento para a
associação em paralelo.
 d.
A curva III é a curva de uma bomba; a curva IV é a curva do sistema; a curva II é a
curva da associação em paralelo da curva III; B é o ponto de funcionamento para a
associação em paralelo.
 e.
A curva II é a curva de uma bomba; a curva III é a curva da associação em paralelo
da curva II; C é o ponto de funcionamento da associação em paralelo.

Pergunta 3
Para controlar o nível de determinado manancial, foi proposta a execução de uma barragem com
vertedor retangular de parede espessa. A obra será projetada para a máxima vazão do manancial,
que é de 1,59 m3/s; a largura do manancial é de 5,0 m e deseja-se que a carga de água sobre a
soleira do vertedor seja de 0,36 m. Com base nessas informações, qual deverá ser a espessura da
soleira do vertedor? Consultar a Tabela 1 da unidade 4.
 a. 1,20 m.
 b. 4,50 m.
 c. 3,0 m.
 d. 0,75 m.
 e. 0,30 m.
Pergunta 4
Vertedores são estruturas hidráulicas fundamentais para o controle e a medição de vazão em
canais de escoamento livre. Entre as alternativas a seguir, selecione a que apresenta as partes
constituintes de um vertedor como o destacado na Figura a seguir:

Figura
 a.
Espessura do vertedor (F), parede do vertedor (D), soleira (D), largura da parede do
vertedor (E).
 b.
Soleira (H), largura da parede do vertedor (H), altura da lâmina vertente (G), altura
do nível de água a jusante (K).
 c.
Altura do vertedor (G), espessura do vertedor (C), parede do vertedor (B), altura da
lâmina vertente (I).
 d.
Soleira (D), largura da soleira (E), largura da parede do vertedor (H), espessura do
vertedor (C).
 e.
Largura da parede do vertedor (H), espessura do vertedor (F), soleira (H), largura da
soleira (E).
