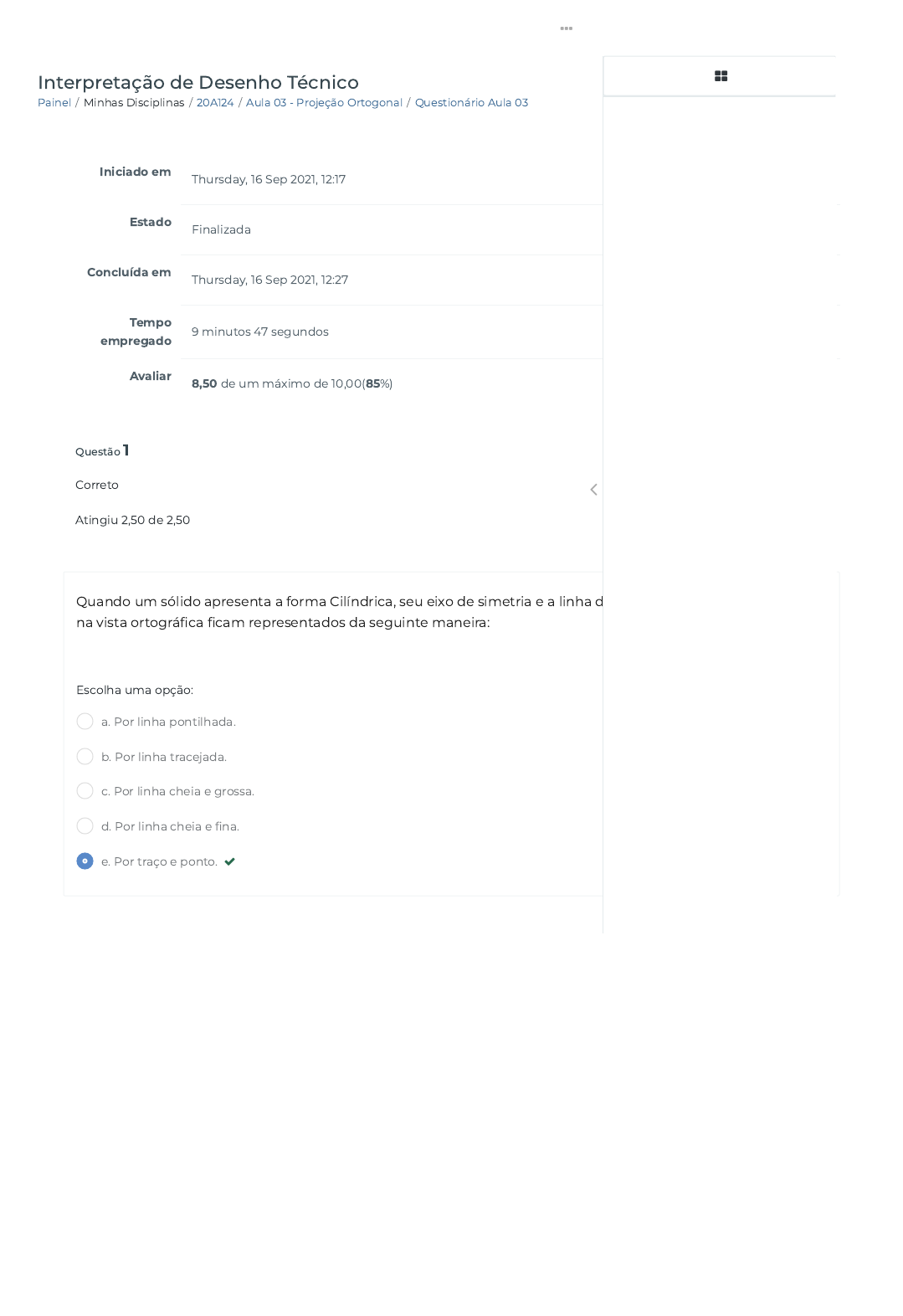

19/10/2023, 12:04 Questionário Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2041287 1/4
Painel / Minhas Disciplinas / 20A124 / Aula 03 - Projeção Ortogonal / Questionário Aula 03
Interpretação de Desenho Técnico
Iniciado em
Thursday, 16 Sep 2021, 12:17
Estado
Finalizada
Concluída em
Thursday, 16 Sep 2021, 12:27
Tempo
empregado
9 minutos 47 segundos
Avaliar
8,50 de um máximo de 10,00(85%)
Questão 1
Correto
Atingiu 2,50 de 2,50
Quando um sólido apresenta a forma Cilíndrica, seu eixo de simetria e a linha de centro ao serem desenhados
na vista ortográ�ca �cam representados da seguinte maneira:
Escolha uma opção:
a. Por linha pontilhada.
b. Por linha tracejada.
c. Por linha cheia e grossa.
d. Por linha cheia e �na.
e. Por traço e ponto. 



https://ava.politecnicabr.com.br/my/
https://ava.politecnicabr.com.br/my/
https://ava.politecnicabr.com.br/course/view.php?id=961
https://ava.politecnicabr.com.br/course/view.php?id=961#section-4
https://ava.politecnicabr.com.br/mod/quiz/view.php?id=25599
https://ava.politecnicabr.com.br/
19/10/2023, 12:04 Questionário Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2041287 2/4
Questão 2
Correto
Atingiu 2,00 de 2,00
Projeção ortográ�ca é uma forma de representar gra�camente objetos tridimensionais em superfícies planas,
de modo a transmitir suas características com precisão e demonstrar sua verdadeira grandeza. Para entender
como é feita a projeção ortográ�ca é necessário conhecer os seguintes elementos:
Escolha uma opção:
Questão 3
Incorreto
Atingiu 0,00 de 1,50
De acordo com a norma europeia, adotada pela ABNT, o objeto se localiza na frente do plano de desenho.
Temos abaixo a representação das seis vistas ortográ�cas.
As de números 4 e 5 representam quais vistas ortográ�cas, respectivamente?
Escolha uma opção:
a. medidas, modelo e plano.
b. modelo, observador e plano de projeção. 
c. modelo, semiplano e medidas.
d. plano de projeção, medidas e localização.
e. medidas, �gura geométrica e observador.
a. Vista de trás e vista de baixo. 
b. Vista do lado direito e vista de cima.
c. Vista do lado esquerdo e vista de trás.
d. Vista do lado direito e vista de baixo.
e. Vista de frente e vista de cima.



https://ava.politecnicabr.com.br/
19/10/2023, 12:04 Questionário Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2041287 3/4
Questão 4
Correto
Atingiu 2,50 de 2,50
Assinale a opção que corresponde à projeção referente à vista indicada na peça abaixo.
Escolha uma opção:
a.
b.

c.
d.
e.



https://ava.politecnicabr.com.br/
19/10/2023, 12:04 Questionário Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2041287 4/4
© 2022 - Escola Politécnica Brasileira
Questão 5
Correto
Atingiu 1,50 de 1,50
As linhas invisíveis ou ocultas são arestas ou contornos que �cam ocultos para determinada posição do objeto.
Tais linhas ao serem desenhadas na vista ortográ�ca, são convencionalmente representadas por
Escolha uma opção:
a. linha tracejada. 
b. linha cheia e �na.
c. traço e ponto.
d. linha cheia e grossa.
e. linha pontilhada.
