27/10/2023 15:00:01 1/5
REVISÃO DE SIMULADO
Nome:
FERNANDA COLERNIK
Disciplina:
Desenho Técnico
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão

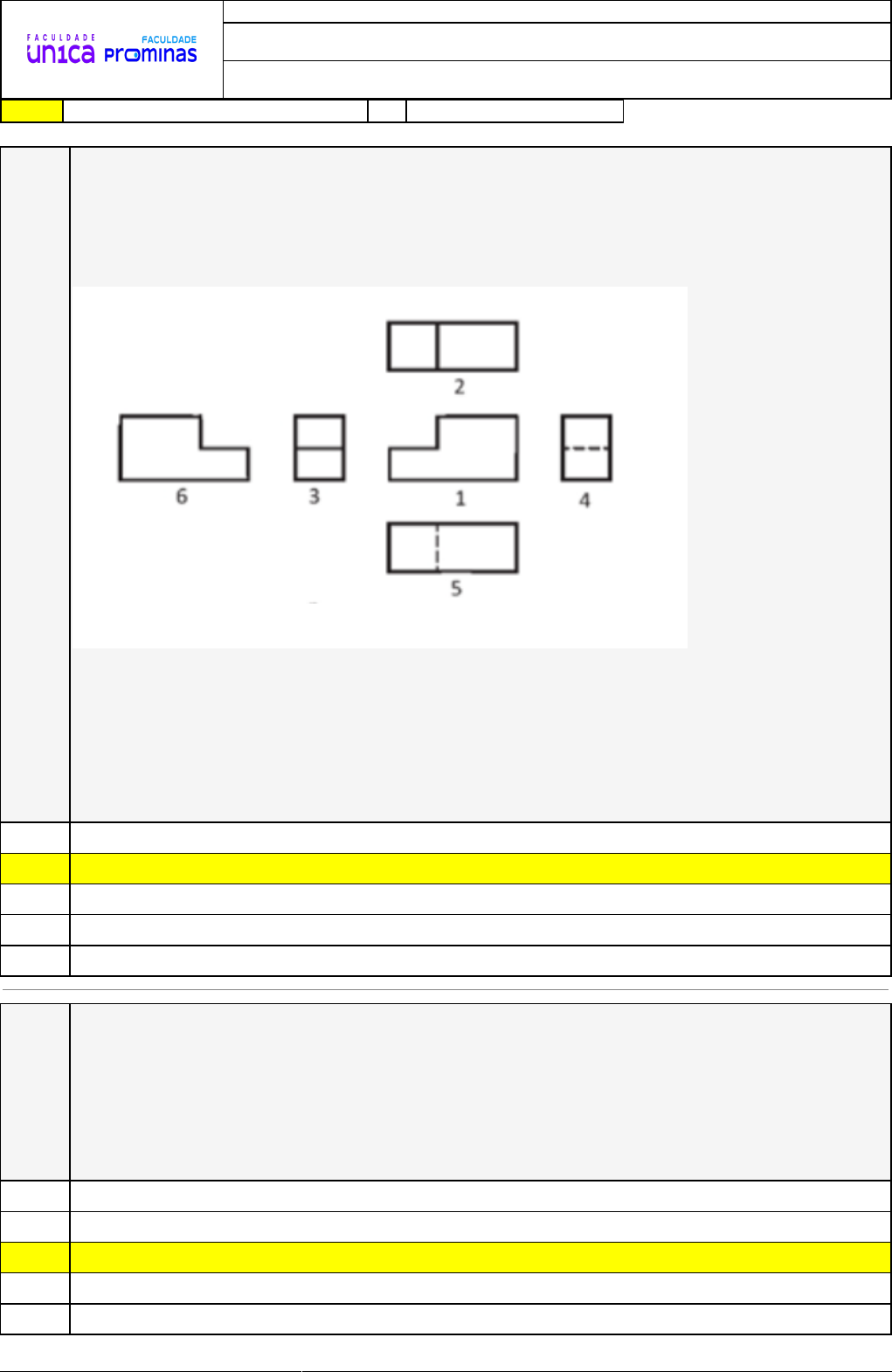

001 (Adaptada de ENADE-2008) A representação no terceiro diedro é utilizada por uma
minoria de países ao redor do mundo, incluindo Estados Unidos e o Canadá. Nessa
representação existe a presença de seis vistas ortogonais, assim como a primeira,
entretanto o posicionamento delas é diferente em relação ao primeiro diedro.
Observe a figura:

Com base na representação em terceiro diedro, preencha a numeração correta.
( ) Vista frontal.
( ) Vista lateral posterior.
( ) Vista superior.
( ) Vista inferior.
( ) Vista lateral esquerda.
( ) Vista lateral direita.
A) 1 – 3 – 2 – 5 – 6 – 4
X B) 1 – 6 – 2 – 5 – 3 – 4
C) 6 – 5 – 1 – 2 – 4 – 3
D) 1 – 6 – 2 – 3 – 4 – 5
E) 2 – 1 – 3 – 5 – 6 – 4
Questão
002 Leia atentamente a afirmação e faça o que se pede:
“É um termo de origem francesa que pode ser traduzido como esboço. É uma
representação feita manualmente, contendo os detalhes cruciais para o projeto, não
possui distinção de tipos de linhas, tipo de papel técnico ou necessita de legendas. É a
etapa inicial do desenho técnico. Apesar de ser importante para o desenvolvimento,
não é obrigatório. ”
A afirmação acima é a definição de um:
A) Anotação Técnica.
B) Esquema.
X C) Croqui.
D) Desenho Técnico.
E) Rascunho.
27/10/2023 15:00:01 2/5
Questão
003 Dentro do sistema de cotagem, as linhas de cota são a sustentação da cota. Ela é
paralela ao desenho e perpendicular à linha auxiliar. A linha de cota pode ser
apresentada em três estilos diferentes conforme NBR 10126/1998, que é
A) uma linha contínua estreita, com setas vazias, setas preenchidas ou um traço e ponto.
X B) uma linha contínua estreita, sem setas, setas preenchidas ou um traço obliquo.
C) uma linha contínua estreita, com setas vazias, asterisco ou um traço obliquo.
D) uma linha contínua estreita, com setas vazias, setas preenchidas ou um traço obliquo.
E) uma linha contínua estreita, com setas vazias, setas preenchidas ou um traço reto.
Questão
004 As representações gráficas podem ser diferentes conforme o tipo de desenho que se
quer obter. Existem três principais representações básicas utilizadas no desenho
técnico, esquemas, esboços e desenho técnico projetivo. Assinale a alternativa que
melhor descreve o esboço.

A) Desenho técnico sem cotas ou anotações.
X B) Desenho feito à mão, contendo as principais informações do projeto e não é obrigatório.
C) Primeira parte do projeto, feito com auxílio do computador.
D) N.D.A.
E) Desenho feito à mão, contendo as principais informações do projeto e obrigatório.
Questão
005 A representação das vistas ortogonais é importante para um desenho devido a
quantidade de informações que ela reúne em um único documento. Sabe-se que a vista
frontal sempre será a principal, isto é, a vista que mais apresenta informações do
objeto. Assumindo a Figura abaixo, assinale qual vista melhor representa sua vista
frontal:
A)
B)
X C)
D)
27/10/2023 15:00:01 3/5
E)
Questão
006 Croqui é um termo de origem francesa que traduzido para o português é o mesmo que
esboço. Esses esboços representam os objetos de maneira rápida, sendo o estágio
inicial de um desenho técnico. É feito de forma manual, não é obrigatório, mas agrega
valor ao projeto final.
Tendo como base o texto acima, assinale a opção que contenha uma representação por
croqui:
A)
X B)
C)
27/10/2023 15:00:01 4/5
D)
E)
Questão
007 O papel utilizado na produção de um desenho técnico pode ser o sulfite branco, ou
papel já fabricado com legenda e margens. A orientação do uso é livre, mas
independentemente dessa orientação é obrigatório que a legenda seja exibida no canto
direito inferior da folha. A dimensão da legenda pode sofrer alterações mínimas
conforme o tamanho de folha, especificamente para os papéis A4, A3 e A2 as
dimensões são:
A) 173 mm de comprimento e 100 de altura.
X B) 178 mm de comprimento e 100 de altura.
C) 178 mm de comprimento e 102 de altura.
D) 178 mm de comprimento e 115 de altura.
E) 175 mm de comprimento e 100 de altura.
27/10/2023 15:00:01 5/5
Questão
008 As cotas são as medidas das arestas e extremidades dos objetos, seu conjunto é
composto por uma linha auxiliar, linha de cota e a cota em si que se trata da medida.
Conforme a NBR 10126/1998 a configuração da cota é dada nas seguintes
obrigatoriedades:
A) linhas auxiliares não tocam o desenho, linha de cota paralela às linhas auxiliares e a
cota superior ou à esquerda da linha de cota.
B) linhas auxiliares não tocam o desenho, linha de cota perpendicular às linhas auxiliares e
a cota inferior ou à esquerda da linha de cota.
C) linhas auxiliares que tocam o desenho, linha de cota perpendicular às linhas auxiliares e
a cota superior ou à esquerda da linha de cota.
X D) linhas auxiliares não tocam o desenho, linha de cota perpendicular às linhas auxiliares e
a cota superior ou à esquerda da linha de cota.
E) linhas auxiliares não tocam o desenho, linha de cota perpendicular às linhas auxiliares e
a cota superior ou à direita da linha de cota.
