Modelagem e Simulação de Bioprocessos

AULA 1: Introdução ao SCILAB
COMANDOS E EQUAÇÕES BÁSICAS:
 Constantes matemáticas:
 π = %pi
 nº de Euler = %e
 número imaginário = %i

 Potência e logaritmos:
 10² = 10D2 (potência base 10)
 Logaritmo neperiano = log
 Logaritmo base 10 = log 10
 e² = exp(2)
 Raiz de 25 = roots (25)
 Função polinomial: Para criar um polinômio, o
scilab possui a função poly.

Exemplo: poly([5 0 4 -3 1], “x”, “coef”) = 5 + 4x²-
3x4 +x5.
Exercício da aula: Usando o SCILAB, calcular o
valor de Z e prever possibilidades para as quais a
função não exista ou o resultado seja infinito
mostrando as mensagens correspondentes.
DADO: 𝑧 =
𝑠𝑒𝑛(𝑥)
cos⁡(𝑦)

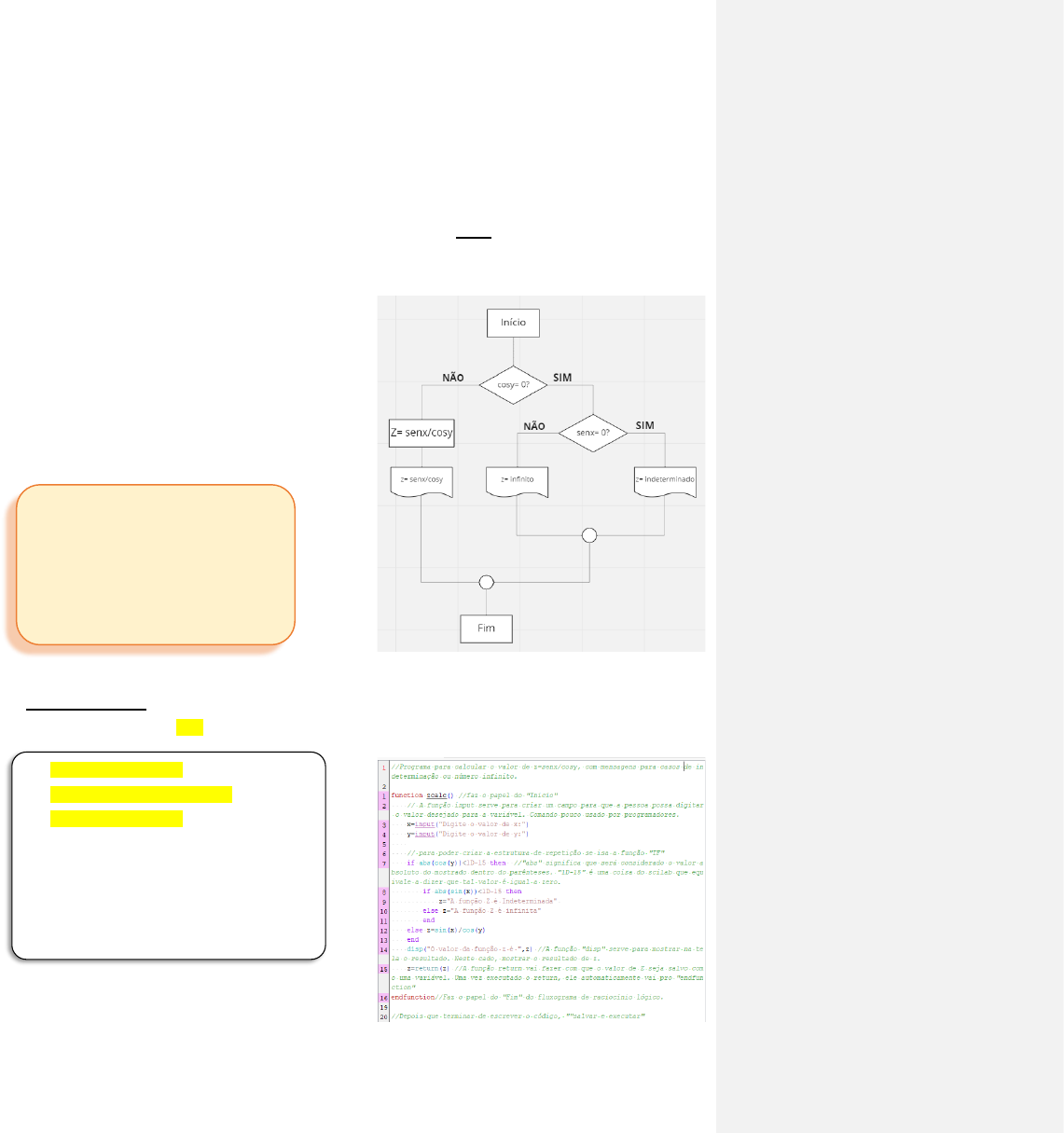

Primeiro devemos pensar na lógica do programa.

1. Ler os valores de x e y. A função pode ser
infinita ou indeterminada se x ou y for zero.
No SCILAB, a programação fica assim:


⚠️ATENÇÃO: o Scilab não entende
o que é zero. Então, quando se
deseja que alguma variável tenha o
valor zero, é preciso colocar o seu
valor absoluto/módulo.
Ex: abs(x) = ||x||
poly([matriz dos
coeficientes],”nome da
variável”,”coef” – para indicar
que os dados da matriz do
primeiro termo são os
coeficientes do polinômio. Se
deixar em branco, ele retorna
valores de variável.)



 Matrizes:
 Comando linsolve: Para resolver
problemas de EQUAÇÕES LINEARES.
Apresenta a estrutura:
Onde:
• X é a variável/matriz resposta dos
valores calculados pelo comando
• A é a matriz dos coeficientes das
equações lineares
• B é a matriz dos termos
independentes das equações
lineares.

 Comando fsolve: para resolver
problemas com EQUAÇÕES NÃO
LINEARES. Apresenta a estrutura:
Onde:
• X é a variável do resultado/matriz
resposta calculada pelo comando
fsolve
• X0 é o chute inicial para a equação
não linear.
• g é a função que representa a
equação não linear. g é em função
do chute inicial X0.
AULA 2: Exercício da Torre de Extração:
Anilina é removida da água através de uma
operação de extração utilizando tolueno como
solvente. O processo é realizado em uma torre
com 10 estágios em contracorrente, conforme
esquematizado na figura abaixo.

A reação de equilíbrio válida para cada estágio
é:
m=Yi/Xi=9
Onde:
Yi = (lb de anilina na fase orgânica)/(lb de
tolueno na fase orgânica);
Xi= (lb de anilina na fase aquosa)/ (lb de água
na fase aquosa);
a) Realize os balanços de massa em cada
estágio da torre e combine as equações de
balanço com as de equilíbrio a fim de se obter
um sistema com 10 equações.
Dados: W, X0, S, F, Yr,, m

1. Fazer balanço de massa para anilina

Estágio 1

Acúmulo = entrada – saída + gerado –
consumido

0 = W.X0 + (S + F).m.X2 - W.X1 - (S + F)m.X1

Estágio 2

a= (W+S+F).m; b= (S + F).m; c = (W+S).m

 (W+S+F).m.X1 + (S + F).m.X2


 W.X1 – a.X2+ b.X3=0

Estágio 3

X = linsolve(A,b)
X = fsolve(X0,g)


W.X2 – a.X3 + b.X4=0

Estágio 4

W.X3 – a.X4 + b.X5=0

Estágio 5

W.X4 – a.X5 + b.X6=0

Estágio 6

W.X5 – a.X6 + b.X7=0

Estágio 7

W.X6 + F.Yr – a.X7 + S.m.X8=0

Estágio 8

W.X7 – c.X8 + S.m.X9=0

Estágio 9

W.X8 – c.X9 + S.m.X10=0

Estágio 10

W.X9 – c.X10=0

Para resolver equações de sistemas lineares,
utilizar a função do scilab linsolve.
O programa do scilab fica assim:

AULA 3: SISTEMAS NÃO LINEARES
1. Uma parede de tijolos de 0,2 m de largura (L)
separa o gás quente de combustão de um forno
do ar ambiente ao seu redor. Sob condição de
estado estacionário, a temperatura na superfície
interna da parede (Ti) é 623,15K e a temperatura
do ar ambiente (Ta) é 293,15K. A transferência de
calor para o ar ambiente é caracterizada por um
coeficiente de convecção (h) de 15 W/(m². K). A
condutividade térmica da parede (k) é de 1,2
W/(m.K) e a emissividade superficial (Ɛ) é 0,7. A
temperatura ambiente (Ts) pode ser assumida
como sendo também de 293.15K. Dado:
σ=5,67.10-8 W/(m².K 4). Usando o programa
Scilab, responda ou faça o que se pede:
a) Qual é a temperatura na superfície externa da
parede (To)?
b) Faça um gráfico de To=f(Ti), assumindo que
todos os demais parâmetros são constantes.
DADOS: L, Ti, Ta, h, k, Ɛ, Ts, σ
Para resolver problemas de transferência de calor,
podemos usar a equação:
Acúmulo = entrada – saída + gerado –
consumido

0 = [k*(Ti – Ta)/L] – (T0-Ta) – Ɛ. σ.(T04-Ta4)

Como T0 está elevado a 4, essa função
é não linear, então vamos usar a função fsolve
no sclilab
Precisa ter um chute inicial! Neste caso
vamos supor que o material é um bom isolante
térmico, logo, T0 está próximo de Ta:

Comentado [JC1]: Fluxo de calor convectivo

Comentado [JC2]: fluxo por radiação


O programa do scilab fica assim para o item
A:

A resposta do exercício é 367.07783 K.
No item B, será preciso fazer um gráfico de T0
em função de Ti. Ti precisa ser maior do que
Ta para que haja transferência de calor.
O programa a ser executado fica assim:







O gráfico da função fica assim:

OBS: Como as matrizes colunas com
os valores de Ti e Tex foram salvas como
variáveis, é possível copiar os valores delas e
fazer o gráfico no excel também.

2. Desenvolva um programa computacional
para calcular o fator de atrito em função da
rugosidade relativa (e/D) e do número de
Reynolds (Re) utilizando a equação de
Colebrook:
1
√𝑓
= −0,86⁡. ln⁡(
𝑒
3,7. 𝐷
+
2,51
𝑅𝑒. √𝑓
)

a) Apresente uma forma a ser utilizada para a
obtenção da estimativa inicial;
0,0183.
b) Calcule o fator de atrito para e/D=10-4 e
Re=105. Compare o valor estimado com o
obtido ao se utilizar o diagrama de Moody.


c) Plote um gráfico de f em função de Re para
tubos lisos(e/D=0), e/D=10-4, e/D=10-3 e
e/D=10-2. Compare com as curvas
apresentadas no diagrama de Moody.
Para poder calcular usado fsolve, a função
tem que estar igualada a zero.
Gráfico do item C:


AULA 4: COCO SIMULATOR
 Software que permite simular os
processos de acordo com um conjunto
de equações. É uma forma de facilitar
alguns cálculos.
 Ao entrar no software, a primeira coisa
a se fazer é configurar o pacote de
dados que deve ser utilizado para fazer
a simulação no menu flowsheet





AULA DE INTRODUÇÃO TEÓRICA:
SIMULAÇÃO:
• Refere-se ao processo de utilização de um
modelo matemático construído a partir de
hipóteses para analisar um determinado
processo e otimizá-lo.
• Depende de dados experimentais.
• Economia de recursos para a
empresa/indústria
• Como ferramenta de desenvolvimento
tecnológico, a simulação de processos
pode prever o comportamento dinâmico e
estacionário de um processo em condições
não testadas empiricamente
• Simulação em escala de
bancada(construção): Auxilia na
investigação de operações bioquímicas
complexas.
• Expansão/modernização: Otimiza o
processo para economizar recursos e
prever possíveis dificuldades ao longo do
processo.
• Permite melhor compreensão do
bioprocesso, identificando as principais
fragilidades para que possam ser
corrigidas.
ESPECIFICIDADE DE PROCESSOS
BIOQUÍMICOS:
• Processos biotecnológicos são mais
complexos do que processos químicos
devido a motivos como:
➢ Complexidade inerente de sistemas
biológicos (viabilidade celular,
condições enzimáticas) exigindo um
maior controle dos parâmetros físico-
químicos do processo. Dessa forma,
fica claro que simplificações são
necessárias.
➢ Necessidade de assepsia e
esterilização completa.
➢ Necessidade de assegurar a segurança
do processo e prevenir contra riscos de
toxicidade.
• Fenômenos que influenciam na interação
de sistemas bióticos e abióticos:
➢ As interações entre sistemas bióticos e
abióticos pode ser influenciada de
acordo com o tipo de processo
(batelada, contínuo e bateladaalimentada), com a densidade celular e
processos submersos ou semi-sólidos.
➢ Composição do meio de cultura
➢ “Histórico” do crescimento
microbiológico: conhecer todas as fases
do crescimento, dando ênfase a “fase
lag” ajuda a entender sobre


produtividade, rendimento, consumo de
substrato e geração de produto
➢ Velocidade da respiração celular
➢ Variáveis físico-químicas do processo
➢ Tipo de síntese (Estrutura do produto)
➢ Condições operacionais
➢ Homogeneidade do processo.

CLASSIFICAÇÃO DOS MODELOS
MATEMÁTICOS:
• MODELOS EMPÍRICOS: Correlaciona as
variáveis dependentes e independentes do
processo através de funções matemáticas,
sem conhecimento de relações de causa-
efeito.

• MODELOS FENOMENOLÓGICOS:
Correlaciona as variáveis dependentes e
independentes através de funções
matemáticas levando em consideração os
fenômenos como:

➢ Balanço de massa e energia
➢ Equações constitutivas
➢ Condições de contorno
Os modelos fenomenológicos podem ser
classificados da seguinte forma:
1. Quanto a natureza das variáveis
2. Quanto à dependência da variável
tempo
3. Quanto a natureza das equações
resultantes.
Modelos fenomenológicos são construídos
a partir de equações de balanço de massa
e energia ou baseada em princípios físico
químicos fundamentais, como a
conservação de energia.
TIPOS DE VARIÁVEIS:
• Variável dependente fundamental: É
geralmente o foco central do modelo, e o
objetivo é entender como ela se comporta
ou varia em relação às mudanças nas
variáveis independentes ou parâmetros.
São variáveis que em um tempo qualquer
reúnem toda a informação necessária para
o estudo de qualquer fenômeno envolvido
no processo. Em processos fermentativos
interessam as variáveis massa, energia e
quantidade de movimento.
• Variável de Estado: São variáveis
auxiliares às fundamentais.
VOLUME DE CONTROLE: é um volume
arbitrário onde pode ocorrer entradas e
saídas de fluxos mássicos ou de energia.

MODELOS CINÉTICOS
Os modelos cinéticos são frequentemente usados
para entender, prever ou otimizar o
comportamento de sistemas dinâmicos.
 MODELO ESTRUTURADO: Leva em
consideração a estrutura populacional, ou
seja, as características que a descrevem.
Dessa forma, é um modelo muito mais
complexo, exigindo muito conhecimento de
métodos numéricos, conhecer os termos
de diluição e conhecer as estruturas
intracelulares.
 MODELO NÃO ESTRUTURADO
▪ Leva em consideração o crescimento
balanceado – velocidade de crescimento
constante. Esse fenômeno só ocorre em
fermentação de batelada contínua.



EQUAÇÕES DE BALANÇO
