ATIVIDADE A4 - ENG. ASSISTIDA POR COMPUTADOR

Prévia do material em texto

1. Os software do tipo CAD mais utilizados em engenharia mecânica são o AutoCAD e o SOLIDWORKS. Ambos são software pagos que permitem a criação de diversos tipos de desenhos, incluindo peças, componentes, elementos, entre outros. Esses programas apresentam diferenças entre si, as quais devem ser devidamente verificadas ao escolher o software, a fim de obter os resultados esperados.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Tanto o AutoCAD quanto o SOLIDWORKS são software inovadores que possuem a função de realizar esboços e design.
PORQUE
II. A diferença entre ambos está relacionada à dimensão em que o desenho é elaborado.

A respeito dessas asserções, assinale a opção correta:
(X) As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I
2. Há alguns anos, os projetos eram realizados manualmente, e os engenheiros levavam dias, meses ou até mesmo anos para concluí-los, dependendo do tamanho do sistema ou do projeto. No entanto, software como o CAD e o CAE surgiram para auxiliar os engenheiros e acelerar o prazo de conclusão dos projetos.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O ANSYS é um software com sistema CAE, entretanto é muito complicado de se mexer, sendo bem complexo e com organização que dificulta o entendimento.
PORQUE:
II. É um software que não permite a importação de projetos do tipo CAD.

A respeito dessas asserções, assinale a opção correta:
(X) As asserções I e II são proposições falsas.
3. Observe a imagem a seguir, que mostra um software, operado por um profissional, no qual são desenhadas peças mecânicas.

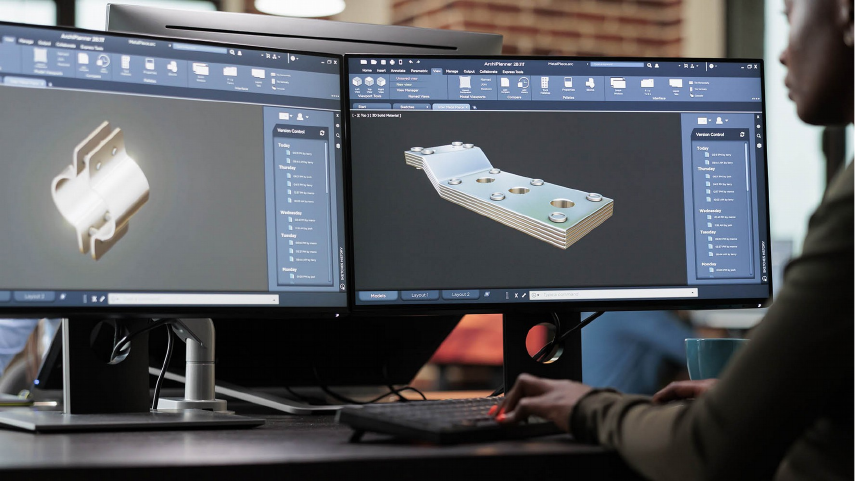

Figura 1.1: Elaboração de projeto - arquivo nomeado como ARCHPLANNER 28.11f
Fonte: DCStudio /  Freepik (2023).
#PraCegoVer: a imagem é colorida e mostra duas telas de computador. Na tela esquerda tem-se o desenho de uma peça de junção, metálica, e na tela direita tem-se uma peça horizontal, metálica, parafusada com oito parafusos metálicos. As duas telas de computador estão sobre uma mesa e vemos uma mulher operando o teclado e visualizando ambas as telas.
Considerando a imagem acima, que mostra um software para desenhos mecânicos, analise as afirmativas a seguir:

I. A imagem mostra peças desenhadas em 2D em um software do tipo CAD.
II. A imagem mostra peças desenhadas em 3D no software Archline, em CAD.
III. A imagem mostra um desenho que poderia ser feito no SOLIDWORKS.
IV. A imagem mostra peças mecânicas desenhadas no programa Revit do AutoCad.

É correto o que se afirma em: (X) II e III, apenas
4. A tecnologia da informação, em relação ao processamento de dados, está diretamente associada à obtenção de custos mais baixos e à produção de produtos de melhor qualidade. O CAD é um sistema utilizado para promover melhorias técnicas em trabalhos relacionados a diversos projetos de engenharia.

Considerando o que está apontado acima, justifica-se que é possível integrar o CAD com:
(X) A engenharia auxiliada por computador.
5. Atualmente, o desenho assistido por computador é amplamente utilizado para desenhar peças, componentes e sistemas, visando agilizar a execução dos desenhos e também possibilitar simulações específicas desses sistemas, proporcionando resultados confiáveis que servem de base para possíveis execuções de engenharia.

Com base no apresentado, analise as alternativas a seguir e assinale a correta.
(X) O CAD facilita a verificação e decisões de um projeto.
6. O CAE (Engenharia Auxiliada por Computador) é utilizado para auxiliar na execução de projetos e análises complexas que não são fornecidas pelos software do tipo CAD (Computer-Aided Design).

Considerando o texto anterior, que trata sobre o CAE, analise as afirmativas a seguir.

I. Um exemplo de software do tipo CAE é o AutoCad, que permite análises complexas.
II. O CAE é um tipo de software que permite desenhos de peças em formato 2D, apenas.
III. O CAE tem a capacidade de verificar o comportamento de peças mecânicas.
IV. A escolha do tipo de software CAE depende de fatores como a capacidade de processamento.

Está correto o que se afirma em: (X) III e IV, apenas
7. Além de serem utilizados na área da engenharia mecânica, os software do tipo CAD e do tipo CAE são comumente empregados em diversas áreas da engenharia, como é o caso da engenharia civil. Nessa área, eles são aplicados em projetos relacionados à construção civil para a verificação de estruturas.

Com base no apresentado sobre o software CAE, avalie as afirmações a seguir:

I. A aplicação de contorno no software ANSYS refere-se a interação do modelo com o ambiente interno.
II. Ao utilizar o ANSYS é necessário que seja definido o tipo de análise a ser utilizada para o modelo.
III. Através do botão “Analysis Settings” no ANSYS é possível escolher o tipo de análise que será utilizada.
IV. A configuração das propriedades de material é realizada clicando-se no botão “choice”, do inglês, que significa escolha.

Está correto o que se afirma em:
(X) II e III, apenas
8. Observe a imagem a seguir, mostrando um desenho feito em software, no qual são desenhadas peças mecânicas.
Figura 1.2: Desenho em CAE
Fonte: DMCA / PNGWING.
#PraCegoVer: a imagem é colorida e mostra uma modelagem de uma hélice, apresentando diversas cores: azul, verde, amarelo, laranja e vermelho.

Considerando a imagem acima, que mostra um desenho mecânico, analise as afirmativas a seguir:

I. O primeiro passo para se desenhar a figura mecânica da figura, será o de definir as propriedades do elemento, no caso, da hélice.
II. A simulação da peça modelada em funcionamento, é possível de ser verificada através do botão “garantir” no software ANSYS.
III. O tempo para a realização da simulação é o mesmo para qualquer tipo de modelagem feita no software ANSYS.
IV. Os resultados e variedades da simulação da hélice modelada poderá ser feita diretamente pelo software ANSYS.

Está correto o que se afirma em:
(X) I e IV, apenas
9. Atualmente, o CAE (Engenharia Auxiliada por Computador) é um software utilizado para obter resultados que normalmente não podem ser alcançados apenas com o software CAD. Esses resultados envolvem cálculos complexos, que podem ser acelerados por meio do uso do CAE.

Com relação a isso, analise as alternativas a seguir e assinale a correta.
(X) O CAE apresenta algumas vantagens, como a economia de recursos e de tempo.
10. Por meio de um programa ou software do tipo CAE, é possível realizar uma variedade de análises, como análises dinâmicas, de fluidos, térmicas, acústicas e eletromagnéticas. Essas análises permitem resolver problemas relacionados a esses tipos específicos de análises.

Considerando o que está apontado acima, justifica-se analisar com o CAE o seguinte:
(X) o fluxo de fluidos líquidos e gasosos dentro de uma tubulação
