Transporte Dutoviário

O Transporte Dutoviário (ou Transporte Tubular) é aquele realizado por meio de
Dutovias, ou seja, de tubulações. Note que o termo “duto” significa tubos e corresponde
ao local para transportar óleos, gases e produtos químicos através da gravidade ou da
pressão.

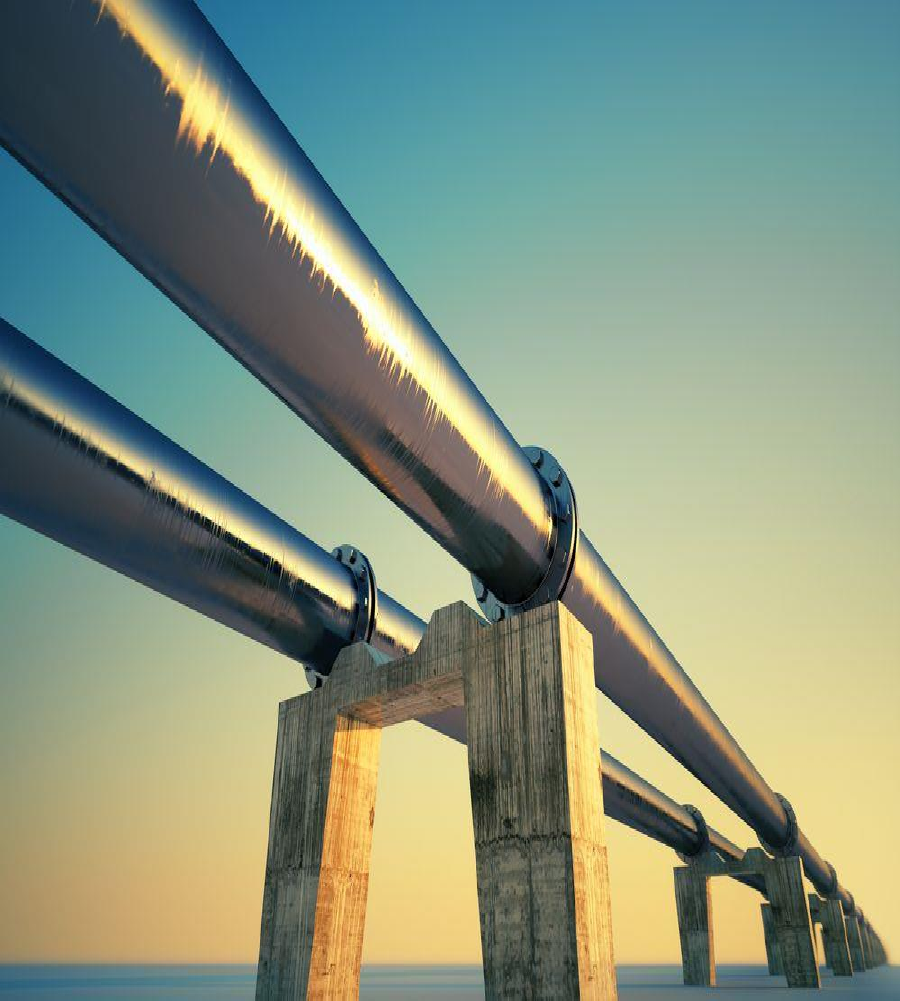

Gasoduto Aéreo



Tipos

Segundo a localização de construção dos dutos, eles podem ser:
 Subterrâneos: dutos não visíveis, de modo que estão localizados abaixo da terra.
 Aparentes: dutos visíveis, encontrados geralmente nas estações de abastecimento.
 Aéreos: dutos construídos suspensos no ar nos terrenos que apresentam relevo
acidentado, bem como para atravessar um rio ou um vale.
 Submarinos: dutos submersos no fundo do mar, geralmente utilizados para o transporte
de petróleo nas plataformas marítimas.

Classificação
Dependendo da substância transportada, os dutos (vias de transporte, linhas tubulares
feitas de aço soldado) são classificados em:
 Gasodutos: transporte de gases, por exemplo, gás natural e dióxido de carbono.
 Oleodutos: transporte de substâncias derivadas e não derivadas do petróleo, por
exemplo: combustível, gasolina, álcool, dentre outros.
 Minerodutos: transporte de minérios, por exemplo, minério de ferro, diesel, querosene,
cimento e sal-gemas.
 Carbodutos: transporte de carvão mineral.
 Polidutos: transporte de variados produtos, por exemplo, água, cerveja, vinho.

Vantagens e Desvantagens

Além de diminuir o tráfego de substâncias perigosas e a incidência de desastres
ecológicos, o sistema dutoviário é bastante seguro e pode transportar grande quantidade
de carga (embora transporte pouca variedade de produtos) por longas distâncias.
Na maior parte dos casos, não necessita de embalagens para o transporte desses
produtos. Curioso notar que os dutos apresentam serviços continuados, ou seja,
funcionam 24 horas por dia. Outra vantagem do sistema dutoviário é a diminuição de
roubos e furtos de produtos, de forma que muitos tubos estão imersos no solo.
Outras vantagens desse tipo de transporte é que ele apresenta fácil implementação e
além disso, é bem econômico uma vez que apresenta baixo custo operacional de
transporte e de energia.
Por outro lado, as desvantagens do transporte dutoviário são: considerado um transporte
lento (com velocidade de 2 a 8 km/h) em relação aos outros, além de apresentar pouca
flexibilidade de destinos e de produtos.

Transporte Dutoviário no Brasil

No Brasil, o transporte dutoviário surgiu na década de 50, sendo pouco utilizado em
comparação aos outros tipos. Segundo a Agência Nacional de Transporte Terrestres
(ANTT) no país, cerca de 60% dos transportes é realizado por rodovias, 20% por
ferrovias, 13% por hidrovias e 4% por dutovias.
Merecem destaque o Oleoduto São Sebastião/Paulínia (226km) e de Angra dos
Reis/Caxias (125km); o mineroduto Paragominas/Barcarena, Pará (250km); e o
Gasoduto Brasil-Bolívia, com 3150 km de extensão (sendo 2593 km em território
brasileiro), considerado o maior da América latina e um dos maiores do mundo.
A maioria dos produtos transportados pelos dutos são realizados pela empresa de
petróleo brasileira, a Petrobras. No mundo, as dutovias são um dos mais importantes
meios de transporte, sendo muito empregado nos Estados Unidos e na Europa.

As dutovias como alternativa do transporte rodoviário


No Brasil, cerca de 60% de toda produção é transportada pela malha rodoviária, as
ferrovias são responsáveis por apenas 21% e o modo aquaviário por 14%. Os sistemas
dutoviário e aéreo não alcançam 5% da produção.
Para escolher o meio mais adequado de transporte é necessário estudar todas as rotas
possíveis e quais são os modais mais vantajosos para cada percurso. São vários critérios
a considerar: menor custo, capacidade de transporte, natureza da carga, versatilidade,
segurança e rapidez.

As classificações de transportes, de acordo com a modalidade, são: terrestre (rodoviário,
ferroviário e dutoviário), aquaviário (marítimo e hidroviário); e aéreo.
Quanto à forma, temos: modal ou unimodal (envolve apenas uma modalidade);
intermodal (mais de uma modalidade e para cada trecho-modal é realizado um
contrato); multimodal (várias modalidades, porém regidas por um único contrato);
segmentados (diversos contratos para diversos modais); sucessivos (quando a
mercadoria, para alcançar o destino final, necessitar ser transportada para
prosseguimento em veículo da mesma modalidade de transporte – regido por um único
contrato).
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_01.jpg
Dutovias
O transporte dutoviário utiliza um sistema de tubos ou cilindros, previamente
preparados, formando uma linha chamada de dutovia ou via que movimenta produtos de
um ponto a outro. O transporte de cargas ocorre no interior dessa linha e o movimento
se dá por pressão ou arraste por um elemento transportador. Uma dutovia é constituída
de terminais (com os equipamentos de propulsão do produto), tubos e as respectivas
juntas de união.
Essa modalidade de transporte, especialmente quando comparada com os modais
rodoviário e ferroviário, vem se revelando como uma das mais econômicas para grandes
volumes de produto, principalmente de petróleo (e derivados), gás natural e álcool
(etanol).

Por apresentar características como alto nível de segurança, transportabilidade
constante, baixo custo operacional, as dutovias possibilitam o transporte dos seguintes
produtos:

• Petróleo e seus derivados (oleodutos): tipo de carga que pode ser transportado por
oleodutos ou gasodutos.
• Não derivados de petróleo (polidutos ou alcooldutos): algumas cargas não derivadas
do petróleo, como álcool, CO2 (dióxido de carbono) e CO3 (trióxido de carbono),
também podem ser transportadas por oleodutos.
• Gás natural (gasodutos): esse gás é transportado por gasoduto que é bastante
semelhante aos oleodutos, embora tenha suas particularidades, principalmente no
sistema de propulsão da carga – compressores.
• Minério, cimento e cereais (minerodutos ou polidutos): o transporte é feito por
tubulações que possuem bombas especiais, que impulsionam cargas sólidas ou em pó.
Também se dá por meio de um fluido portador, como a água para o transporte do
minério (média e longa distância) ou o ar, para o cimento e cereais (curta distância).
• Carvão e resíduos sólidos (minerodutos): para esse tipo de carga utiliza-se uma
cápsula para transportar a carga, por meio da tubulação, impulsionada por um fluido
portador, água ou ar.
• Águas servidas – esgoto (dutos de esgoto): as águas servidas ou esgotos produzidos
pelo homem podem ser conduzidos por canalizações próprias até um destino final
adequado.
• Água potável (dutos de água): uma vez coletada em mananciais ou fontes, a água é
conduzida por meio de tubulações até estações, para tratamento e distribuição, também
por meio de tubulações. As tubulações envolvidas na coleta e distribuição são
denominadas adutoras.
Classificação das dutovias sobre processos relevantes
Como forma de melhorar o entendimento sobre as dutovias, é feita uma classificação
dos processos relevantes sobre ela. Quanto ao tipo de operação, está dividida em
transporte ou transferência; quanto à rigidez, pode ser rígida ou flexível; quanto à
localização, têm-se as formas enterrada, flutuante, aérea ou submarina; quanto à
temperatura de operação, pode ser normal ou aquecida; e quanto ao material de
constituição, divide-se em aço e materiais não metálicos.
As operações de transporte ou de transferência de produtos por dutovias podem ser
realizadas por um sistema forçado (que utiliza um elemento de força para movimentar o
produto dentro do duto); ou pelo sistema por gravidade (que utiliza apenas a força da
gravidade para movimentar o produto dentro do duto). O sistema por gravidade
apresenta vantagens sobre o sistema forçado, uma vezque não precisa de força motriz
mecânica o que faz com que não haja gasto com energia, porém possui, como limitação,
a condição de transportar apenas produtos fluidos, pouco viscosos.

O sistema de transporte de produtos se caracteriza por levar o produto por grandes
distâncias, até o ponto final. Já o sistema de transferência de produtos está caracterizado
por movimentá-lo por pequenas distâncias, geralmente dentro da planta de uma
indústria, refinaria.

Os dutos rígidos são caracterizados por apresentar pouca ou nenhuma flexibilidade, já
os dutos flexíveis possuem a característica de realizar curvaturas, por essa razão são
muito utilizados na exploração de petróleo offshore, tendo a finalidade de interligar os
poços de extração às plataformas ou navios. São de fácil lançamento e acomodamento
no leito marinho.

http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_02.jpg
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_03.jpg
Os dutos terrestres podem ser subterrâneos, aparentes ou aéreos
Dutos subterrâneos enterrados são protegidos contra: intempéries, acidentes provocados
por outros veículos e máquinas agrícolas, curiosidade e vandalismo. Eles estão mais
seguros em caso de rupturas ou vazamentos do material transportado devido à grande
camada de terra que os envolve.

Os dutos aparentes (visíveis no solo) são usados normalmente nas chegadas e saídas das
estações de bombeio, nas estações de carregamento e descarregamento e nas estações de
lançamento/recebimento de PIG (aparelhos/sensores utilizados na limpeza e detecção de
imperfeições ou amassamentos na tubulação). Dependendo do terreno (acidentado ou
rochoso), a instalação de dutos subterrâneos torna-se difícil e até mesmo inviável
economicamente. Sendo assim, a linha é fixada em estruturas de sustentação e
amarração para a tubulação.

Os dutos aéreos são colocados bem acima do solo, próprios para vencer grandes vales,
cursos de água, pântanos ou terrenos muito acidentados.
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_04.jpg
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_05.jpg

No modo submarino, a maior parte da tubulação está submersa e geralmente é utilizada
para o transporte da área de produção de petróleo nas plataformas marítimas para as
refinarias ou tanques de armazenagem em terra.

A temperatura de operação de transporte de produtos por dutovias, na maior parte dos
casos, é normal (ambiente). Porém, em casos especiais (principalmente o petróleo), o
produto deve ser aquecido. A decisão de aumentar a temperatura do fluido por
aquecimento é uma alternativa para viabilizar o seu transporte em situações em que ele
apresenta características de óleo pesado e ainda alto teor de H2S e CO2, dificultando o
escoamento da produção e facilitando a formação de parafinas, o que pode estrangular a
linha.
O aquecimento do fluido tem como principal finalidade reduzir a sua viscosidade para
prevenir os problemas relacionados à formação hidratos e parafinas. Geralmente, são
utilizados dispositivos de aquecimento por eletricidade ou por água quente.
Materiais utilizados
O aço é um material largamente utilizado em oleodutos, gasodutos, minerodutos,
emissários e adutoras. Sua resistência às intempéries e altas pressões possibilita
tubulações com milhares de quilômetros. A união mais usual entre os segmentos de
tubos de aço é feita por meio de soldas.
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_06.jpg
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_07.jpg
As tubulações feitas de concreto armado são também conhecidas como manilhas e
geralmente são empregadas em redes de coleta de esgoto, emissários e adutoras em
cidades. Os diâmetros são bastante variáveis em função da vazão requerida e sua união
é feita com argamassa de cimento.
Os tubos de PVC e PEAD (polietileno de alta densidade) são os mais empregados para a
coleta, distribuição e condução de água potável e esgotos, em instalações residenciais,
prediais e industriais. Devido à facilidade de aquisição, manuseio e instalação, essas
tubulações representaram um grande avanço nas instalações hidráulicas prediais. Sua
união é realizada por meio de luvas coladas ou rosqueadas.

Tubos de aço, manilhas e tubos PVC
 Processo de construção e montagem
A construção e a montagem de dutos consistem na ligação de vários tubos de
comprimento e diâmetro variável. Após a confecção do duto, ele é enterrado a cerca de
1 m de profundidade.
Para a construção de dutos, as indústrias contratam empresas especializadas, porém
ficam responsáveis pela supervisão dos serviços para que se garantam qualidade, prazo
e custo. Devido ao deslocamento permanente de máquinas, equipamentos, veículos
pesados, pessoas, alojamentos, alimentos e energia, por locais sem infraestrutura de
acesso, à medida que a matéria prima vai se transformando no produto final, uma obra
de dutos é similar a uma obra de estrada de rodagem.
Além das atividades de construção, são necessários alguns serviços preliminares. A
construção e a montagem de dutos incluem atividades de aerolevantamento, pré-
comunicação, cadastramento físico e jurídico, projeto básico, estudo de impacto
ambiental, obtenção das licenças prévia, de instalação e operação e a construção e a
montagem, propriamente ditas.
Nas atividades de aerolevantamento são feitas fotografias aéreas para reconhecimento e
determinação do traçado do duto. A pré-comunicação consiste no contato com as
comunidades vizinhas para informar sobre as atividades que serão desenvolvidas no
local por onde o duto vai passar. As atividades de cadastramento físico e jurídico
consistem no cadastramento das propriedades de passagem do duto, para que
posteriormente seja feita a atividade de liberação da faixa do duto.
Um projeto básico define as diretrizes para construção do duto. Estudos de impacto
ambiental são necessários para o conhecimento de possíveis impactos que poderão ser
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_08.jpg
causados pelas atividades da construção. São obrigatórios para a obtenção das licenças
nos órgãos municipais e estaduais. É necessário que haja uma licença prévia para o
início das atividades de construção. A licença de instalação é necessária para a
implantação dos canteiros de apoio. A licença de operação é necessária para que se
possa iniciar a operação do duto.
Logística aplicada a dutovias
A logística aplicada à construção de dutovias deve levar em conta os equipamentos e
suprimentos que serão usados na obra. A maioria dos equipamentos é de difícil
manutenção e exige peças de reposição de complicado deslocamento, tornando
complexa também sua distribuição. O ambiente de movimentação permanente da obra
favorece a perda dos materiais e ferramentas. Em sua maioria, os equipamentos são de
grande porte e estão presentes na obra em grande quantidade.
As operações de transporte de materiais, especialmente dos tubos, são realizadas de
acordo com as disposições das autoridades responsáveis pelo trânsito na região
atravessada. As ruas, rodovias (federais, estaduais e municipais) ou estradas particulares
não serão obstruídas durante o transporte, que deve ser feito de forma a não afetar ou
expor ao perigo o trânsito normal de veículos. Os tubos são transportados da fábrica
para as áreas de armazenamento e das áreas de armazenamento para as frentes de
trabalho. Nessa fase, são usados os guindastes para elevação da carga, os maiores
equipamentos da obra. Em alguns casos, em que o acesso à localização da construção do
duto é restrita, devido a limitações naturais, deve-se usar recursos para transporte de
equipamentos, tubos e máquinas pesadas, como tratores, balsa e até mesmo
helicópteros.

Transporte de tubos fábrica – armazenagem Utilização de guindastes para elevação da
carga
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_09.jpgTransporte de tubos por trator e de trator por balsa
Em obras de dutos é necessária grande quantidade de mão de obra e equipamentos para
todas as atividades. Para isso, existe um mercado especializado. Os profissionais
necessários na obra são de difícil especialização, como engenheiros e técnicos
operadores de equipamentos pesados, e exigem um longo período de treinamento. Além
dessa mão de obra, há aquela que não exige muita especialização ou um período longo
de treinamento, porém ela é necessária e em grande quantidade.
Para acomodação de todo pessoal que trabalha na construção de dutos é necessário
grandes investimentos. Em alguns casos, quando a obra é de grandes proporções e está
localizada longe das cidades, verdadeiras vilas são montadas para dar a acomodação
adequada aos trabalhadores. Em ocasiões extremas, são usados barcos dormitórios e
acampamentos improvisados no meio da floresta.

Alojamento para os trabalhadores – Amazônia Alojamento flutuante – Rio Amazonas

Transporte de trabalhadores – Amazônia Transporte de materiais e pessoal – Amazônia
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_10.jpg
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_11.jpg
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_12.jpg
Manutenção e monitoramento
Outro aspecto importante que deve ser levado em consideração, depois da implantação
das dutovias, são as operações de manutenção e monitoramento das linhas para garantir
preservação ambiental e maior segurança através da prevenção de acidentes. Essas
operações envolvem revisão ou substituição do sistema de dutos, manutenção dos
controles automatizados dentro dos mais modernos padrões mundiais que, além de tudo,
tem que ocorrer sem interrupção no fornecimento de produtos, como gás e combustível.
A prevenção envolve a avaliação das condições geotécnicas das faixas de terra, por
onde passam os dutos, que podem ser afetadas pelas chuvas. Além de reforçar a
inspeção visual dos dutos por meio de andarilhos e helicópteros, podem-se utilizar os
chamados PIGs, instrumentados, equipados com diferentes sensores, que percorrem o
interior dos dutos verificando sua integridade.

Rompimento de Gasoduto (GLP)-Barueri (SP), em 2001

Acidente com Gasoduto da Petrobras e faixa de oleoduto aberta na Mata Atlântica
As operações de manutenção e monitoramento devem funcionar ininterruptamente para
evitar situações que causem prejuízos às empresas e, sobretudo, às pessoas e ao meio
ambiente.
Legislação sobre implantação e operação
Para a implantação de qualquer tipo de projeto, inclusive os dutoviários, alguns
dispositivos legais devem ser atendidos como forma de controle do meio ambiente. São
eles: Resolução Conama no 001, de 23 de janeiro de 1986, que estabelece que, para
qualquer projeto que ocasione algum impacto ao meio ambiente, deverá ser elaborado
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_13.jpg
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_14.jpg
um Estudo de Impacto Ambiental (EIA). O Inciso V do parágrafo 2o da resolução
estabelece a necessidade de elaboração do EIA para as atividades de instalação de
oleodutos, gasodutos, minerodutos, troncos coletores e emissários de esgotos sanitários.
A Resolução no 237 do Conama, de 19 de dezembro de 1997, no anexo I, estabelece as
atividades ou empreendimentos sujeitos obrigatoriamente ao licenciamento ambiental e
dentre estes, o transporte via dutos.
Também são utilizadas, pelas empresas construtoras de dutovias no Brasil para fins de
especificações de materiais e serviços, as normas técnicas da Petrobras e algumas
internacionais.
O controle dos sistemas de dutos e dutovias da Petrobras é praticado pela Transpetro,
que é subsidiária da empresa e que atua no transporte e armazenagem de petróleo e seus
derivados e gás natural, para construir e operar seus dutos, terminais marítimos e
embarcações para transporte. Essa absorção operacional ocorreu a partir de janeiro de
2000.
A área de atuação da subsidiária, em terra, está dividida em quatro regiões (Sudeste,
Centro Oeste/São Paulo, Sul e Norte/Nordeste). Ela responde pela operação de 10 mil
km de oleodutos e gasodutos, nove estações de bombeio e 20 terminais terrestres, no
País. Essa rede de dutos interliga diversas regiões produtoras de petróleo, refinarias,
terminais e bases de distribuição, constituindo um importante e considerável elo na
logística da empresa.
O segmento de oleodutos operados pela empresa presta serviços de transporte
dutoviário, armazenamento, recebimento, entrega de petróleo e seus derivados, produtos
petroquímicos e renováveis, por meio de ampla rede de dutos e terminais terrestres.
O segmento de gasodutos da Transpetro atua desde a fase do projeto até a entrega das
instalações às suas gerências operacionais, mantendo estudos constantes de
confiabilidade, dentro das normas de segurança.
Todo o sistema de dutovias da empresa é supervisionado e controlado pelo Centro
Nacional de Controle Operacional (CNCO), localizado na cidade do Rio de Janeiro.
A responsabilidade pela construção, manutenção e monitoramento dos dutos de
distribuição de gás canalizado (venda) ao consumidor final nos estados é de
responsabilidade das empresas estaduais.

Empresas distribuidoras de gás canalizado no Brasil
No que concerne a outras formas de dutovia (minerodutos e polidutos), a
responsabilidade pela construção, manutenção e monitoramento é do proprietário.
Pontos de relevância

Os principais pontos que fazem com que o modal dutoviário de transporte de produtos
ganhe em significância e expectativa de maior desenvolvimento no futuro são:
1. Alta confiabilidade (não depende de alternâncias diurnas e noturnas nem
contingências climáticas e atmosféricas);
2. O elemento de transporte é fixo e carga é que se desloca, reduzindo risco de
acidentes;
3. O acionamento para impulsão do produto é realizado por motobombas elétricas, o
que elimina problemas decorrentes da emissão de gases e combustão de motores;
4. O fato de a tubulação ser, na maioria das vezes, subterrânea permite a utilização da
camada de solo, por onde ela passa, para outros fins, como plantações e pastagens
(porém estando sujeito a acidentes);
5. Facilidade de implantação (condicionadas apenas às possibilidades de utilização
dos equipamentos para lançamento, inspeção e manutenção);
http://wwwo.metalica.com.br/images/stories/Id6396/dutovias_15.jpg
6. Baixo consumo de energia;
7. Não utiliza embalagens;
8. Necessidade de mão de obra reduzida para sua operação (porém especializada);
9. Baixa flexibilidade - Origem/Destino fixos, já que funcionam por tempo
ininterrupto;
10. Baixo custo de transporte;
11. Adequado para transferência direta entre indústrias, refinarias, locais de extração;
12. Elevados investimentos em dutos e sistemas de bombeamento;
13. Bom nível de segurança.
Histórico das tubulações
As tubulações já eram conhecidas como meio de transporte para produtos líquidos
desde a antiguidade. Podem ser citados os casos de tubulações construídas com bambus
na China, com materiais cerâmicos por egípcios e astecas e com chumbo por gregos e
romanos.
As primeiras utilizações de condutos voltadas para a indústria foram referentes à coleta
e petróleo dos poços produtivos até as estações centrais de produção. A dificuldade
encontrada foi transportar o petróleo bruto até as primeiras plantas de processamento e,
em seguida, distribuir seus derivados. Como o traçado das ferrovias não passava pelas
áreas de produção, a solução mais imediata foi transportar o petróleo bruto em barcos,
pelos rios da região.
Com o rápido aumento da produção petrolífera o transporte fluvial também se mostrou
ineficiente. A partir daí, imaginou-se, que o petróleo poderia ser levado dos poços aos
pontos de embarque através de tubulações,como já se fazia com a água. Em 1865 foi
construído na Pensilvânia (EUA) o primeiro oleoduto com 2 polegadas de diâmetro
feito de ferro fundido com extensão de 8 km e ligava um campo de produção a uma
estação de carregamento de vagões. Em 1930, teve início o transporte de produtos
refinados entre a refinaria de Bayway (Nova York) e Pittsburgh.
No Brasil, a primeira linha entrou em operação em 1942 na Bahia, tendo diâmetro de 2
polegadas e 1 km de extensão, ligando a Refinaria Experimental de Aratu e o porto de
Santa Luzia. A partir daí houve uma grande desenvolvimento deste modal para as mais
diversas finalidades, destacando-se como principais:
Oleoduto entre Paulínia e Brasília, com quase 955 km de extensão e diâmetros de 20” e
12”, que foi inaugurado em 1996 para o transporte de produtos claros (movimentando
no ano de 2000 cerca de 3.667.000 t);
Mineroduto entre Mariana (MG) e Ponta do Ubu (ES) com 396 km de extensão,
operado pela empresa SAMARCO (apresentou em 2000 uma vazão nominal de cerca de
15 milhões t de minério de ferro);
Gasoduto Bolívia/ Brasil (Gasbol), entre Canoas, no Rio Grande do Sul, no Brasil e
Santa Cruz de La Sierra, Bolívia, o maior da América Latina, com 3.150 km.
Fonte:
Adaptação de trabalho acadêmico proposto pelo professor da disciplina Separação,
Transporte e Armazenamento de Hidrocarbonetos (STA), Diego Ângelo, como
avaliação complementar ao seminário sobre o tema em destaque.

Curso Técnico em Exploração de Petróleo e Gás
Disciplina: Separação, Transporte e Armazenamento de Hidrocarbonetos - STA

Modal de Transporte - Dutoviário

Por Abraão Erick Brito da Costa, Allan Santana, Ana Carolina Ribeiro Ramos, Filipe
Santiago, Jocimara Reis, Rommel Ribeiro Godinho e Wilian de Oliveira.
Instituto Federal de Educação, Ciência e Tecnologia – Campus Simões Filho – Bahia
(BA)
Novembro-2009
