Prova AV2 TÉCNICAS CONEXAS E SOLDAGEM.


1- Na construção de uma simbologia de soldagem em um projeto, o símbolo
base representa a ilustração da seção transversal do tipo de solda que será
executado. Considerando a variedade de simbologias existentes para o
símbolo base de uma simbologia de soldagem, analise a imagem a seguir.

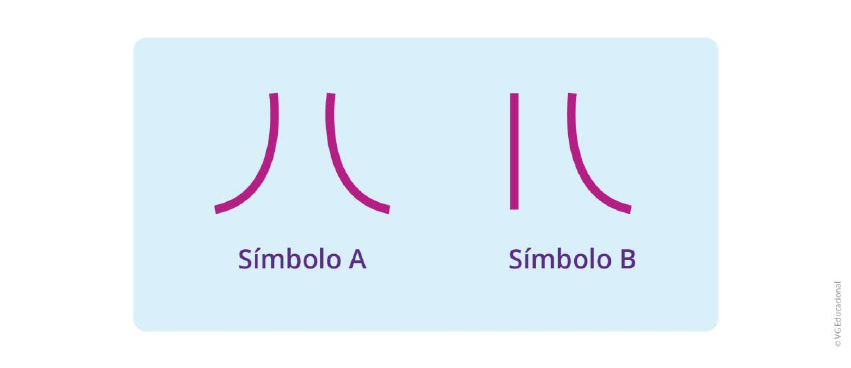

Figura — Simbologia para soldas
Fonte: Adaptada de Modenesi, Marques e Bracarense (2016).
#PraCegoVer: a imagem traz dois símbolos utilizados para representação do tipo de soldagem a ser executado em um
projeto. O primeiro símbolo, com denominação de símbolo A, é composto por dois segmentos curvos, dispostos de
maneira espelhada em relação a um eixo vertical, com o segmento da esquerda possuindo curvatura voltada para a
esquerda, e o segmento da direita possuindo curvatura voltada para a direita. O segundo símbolo, com denominação
de símbolo B, é composto por uma reta vertical à esquerda e um segmento curvo, voltado para a direita, à direita.

Resposta correta
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.

2- O processo de brasagem, segundo a norma alemã DIN 8505, é dividido em três
tipos distintos: brasagem fraca, brasagem forte e brasagem em alta temperatura. No
caso da brasagem fraca, esta é, predominantemente, utilizada para a produção de
estanqueidade ou brasagem de contatos elétricos.

DIN — DEUTSCHES INSTITUT FÜR NORMUNG. DIN 8505: löten metallischer werkstoffe. Alemanha: DIN, 1969.

Ainda sobre o processo de brasagem fraca, avalie as afirmativas a seguir.

I. As temperaturas são superiores a 450 ºC.
II. As ligas mais utilizadas são baseadas em Cu ou Ag.
III. São empregadas atmosferas protetoras ou a vácuo.
IV. As ligas mais utilizadas são baseadas em Pb ou Zn.

É correto afirmar o que consta nas afirmativas:

Resposta correta
IV, apenas.

3- A brasagem é um processo de união que possui determinadas vantagens que
fazem com que esse processo se destaque em relação aos processos de soldagem
convencionais. Em relação às vantagens do processo de brasagem, analise as
afirmações a seguir.

I. A brasagem não é indicada na união de metais com baixa soldabilidade.
II. A brasagem é indicada nos casos em que o calor do processo de soldagem
convencional pode danificar os componentes sendo unidos.
III. A brasagem é indicada em casos em que se necessita de alta resistência
mecânica.
IV. A brasagem não é indicada em casos de união de metais dissimilares.

É correto o que se afirma em:

Resposta correta
II, apenas.


4- A simbologia empregada para especificação dos parâmetros de soldagem a serem
executados em um projeto é estipulada de acordo com a norma AWS A2.4.
Considerando o universo da simbologia de soldagem utilizada em projetos, analise as
afirmações a seguir.

AWS – AMERICAN WELDING SOCIETY. A2.4:2020: standard symbols for welding, brazing, and nondestructive
examination. Miami: AWS, 2020.

I. Uma seta é utilizada como indicação de localização de realização do cordão de
solda.
II. A realização de soldagem em campo é estipulada pela presença de uma bandeira
na simbologia de solda.
III. O símbolo base localizado abaixo da linha de referência indica que a soldagem
deve ser realizada no lado oposto ao indicado pela seta.
IV. O símbolo base localizado acima da linha de referência indica que a soldagem
deve ser realizada no lado indicado pela seta.

É correto o que se afirma em:

Resposta correta
I e II, apenas.

5- Durante uma inspeção no setor de soldagem de uma indústria de carrocerias para
veículos agrícolas, foi constatado que:

- Os operários do setor possuíam uma função fixa cada, sempre executando a mesma
operação ao longo da jornada de trabalho;
- Os operários trabalhavam sentados em bancos com nível superior ao nível de
soldagem realizada, demandando que se inclinassem para realizar a operação.

Considerando as cinco classificações de perigos em ambiente de trabalho, é correto
afirmar que os problemas relatados se referem a riscos

Resposta correta
Ergonômicos.

7- Podemos afirmar que a liga metálica mais empregada, em escala industrial, trata-se
do aço. Essa grande empregabilidade deriva de diversos fatores, com destaque para
sua ampla versatilidade de mudança de propriedades perante a adição de elementos
de liga. Aços também se destacam por sua facilidade de serem submetidos a
processos de soldagem. Considerando os aços e os processos de soldagem, analise
as afirmativas a seguir.

I. O aço é mais suscetível à soldabilidade, comparado a outros materiais, devido à sua
baixa ductilidade.
II. Quanto maior a quantidade de carbono presente no aço, mais fácil é a obtenção de
uma soldagem adequada.
III. Quanto maior a quantidade de carbono presente no aço, mais difícil torna-se a
obtenção de uma soldagem adequada.
IV. Aços são ligas Fe-C com teor de carbono superior a 2%.

São corretas as afirmações presentes em:

Resposta correta
III, apenas.

9- Leia o excerto a seguir:

“A soldagem pode alterar severamente as propriedades metalúrgicas e estado de
estresse do material imediatamente adjacente à junta soldada. O intenso calor gerado
pelo arco de soldagem pode sujeitar o material circundante a severos ciclos térmicos.
Esses ciclos sempre alteram, em alguma magnitude, a estrutura metalúrgica do metal
base próximo à solda, formando uma heterogeneidade no aço soldado. Essa região é
chamada de zona termicamente afetada (ZTA)”.

ROCHA, R. M. A. Estudo da zona termicamente afetada de soldagem de revestimento de aço 9% Ni com
superliga de Ni265 empregando o processo GTAW. 2018. 46 f. Trabalho de Conclusão de Curso (Graduação em
Engenharia Metalúrgica) – Escola Politécnica, Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2018. p. 7.
Disponível em: http://www.repositorio.poli.ufrj.br/monografias/monopoli10025974.pdf. Acesso em: 19 abr. 2022.

A respeito da ZTA e suas características, é correto afirmar que:

Resposta correta
Quanto mais drástica taxa de resfriamento do processo, mais severa é a ZTA obtida.

10- Muitos são os termos utilizados para a estipulação de aspectos qualitativos e
quantitativos de um cordão de solda. Um pleno conhecimento acerca dessa
terminologia é de fundamental importância para qualquer profissional que trabalhe na
área. Quanto à terminologia empregada em processos de soldagem, analise as
afirmações a seguir.

I. Passe de acabamento refere-se à distância entre a face superior do cordão de solda
e o metal base.
II. Passes de enchimento referem-se aos passes de soldagem realizados para
preenchimento da região do cordão de solda.
III. Passe de raiz refere-se ao passe de soldagem realizado na porção inferior do
chanfro onde está sendo realizado o cordão de solda.
IV. Margem refere-se aos últimos passes de soldagem realizados na face superior do
cordão de solda.

É correto o que se afirma em:

Resposta correta
http://www.repositorio.poli.ufrj.br/monografias/monopoli10025974.pdf
II e III, apenas.
