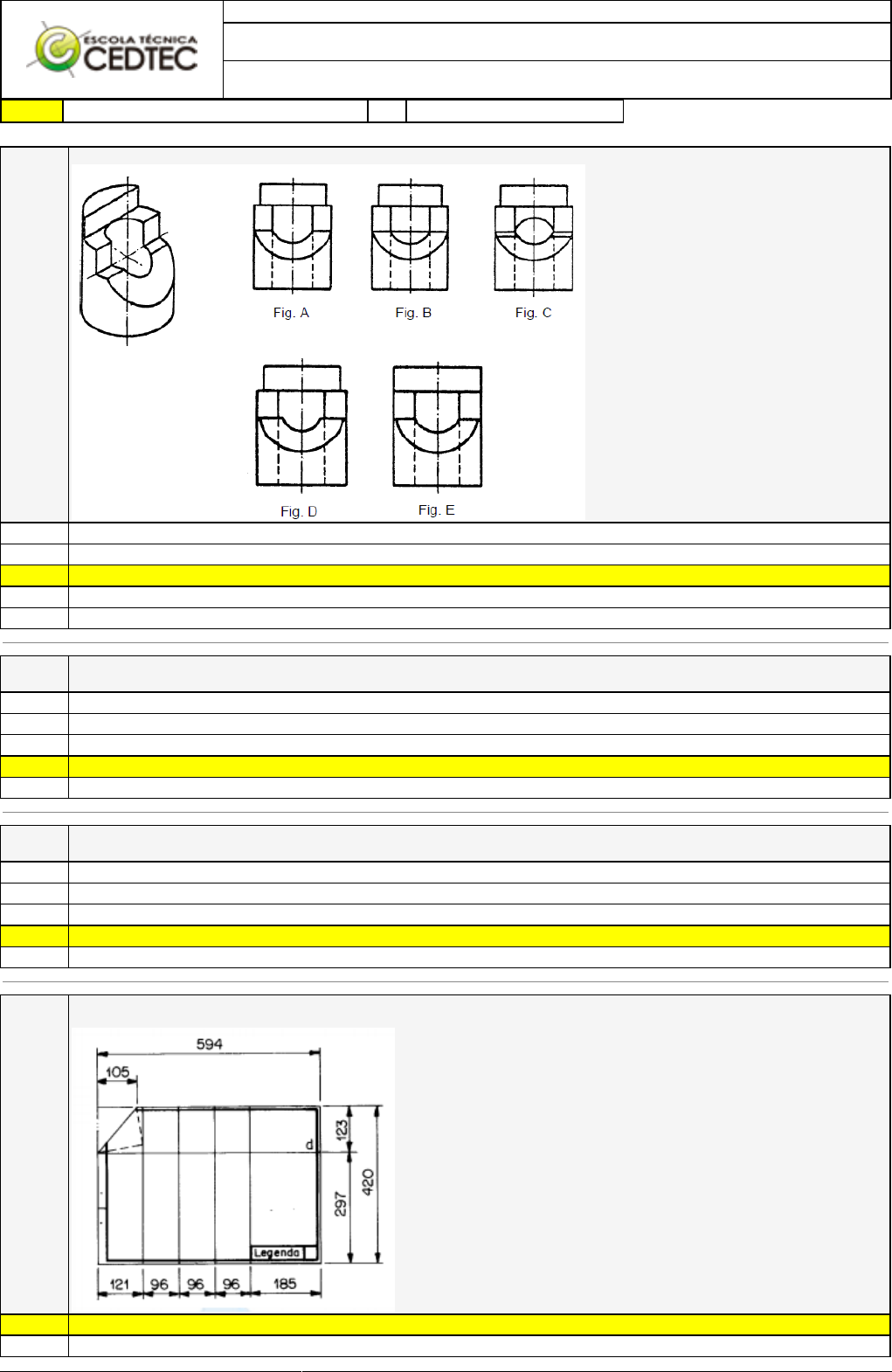

10/11/2023 20:36:11 1/4
REVISÃO DE SIMULADO
Nome:
FRANCYANI DE ASSIS
Disciplina:
Desenho Técnico
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão
001
Qual das cinco figuras representa corretamente a vista indicada pela seta na perspectiva abaixo desenhada?
A) Figura B
B) Figura C
X C) Figura D
D) Figura E
E) Figura A
Questão
002
Assinale a alternativa que contém uma afirmação verdadeira.
A) Na perspectiva isométrica não é possível ver a altura do objeto.
X B) O traçado de uma perspectiva isométrica pode ser feito com ângulos de 30º ou 60º.
C) O traçado de uma perspectiva cavaleira é sempre de 30º.
D) Os eixos isométricos formam entre si ângulos de 120º.
E) O texto de uma cota fica centralizado e sempre na posição de leitura horizontal da folha.
Questão
003
Quanto aos elementos fundamentais do desenho, podemos afirmar que são:
A) Ponto, reta, círculo e quadrado.
X B) Ponto, reta e diedro.
C) Ponto, círculo, quadrado e plano.
D) Ponto, reta e plano.
E) Reta, Círculo, Quadrado e Plano.
Questão
004
Observe a figura abaixo (ABNT - nbr. 13142), que representa um formato de papel padronizado e a maneira como ele deve ser dobrado.
Podemos afirmar que este formato e sua área são, respectivamente:
A) Formato A2, A=0,25m²
X B) Formato A1, A=0,25m²
10/11/2023 20:36:11 2/4
C) Formato A0, A= 1m²
D) Formato A2, A=0,50m²
E) Formato A1, A=0,50m²
Questão
005
Esquadros são triângulos fabricados em plásticos de preferência em acrílico transparente, com bom acabamento, resistência e precisão, cujos
ângulos mais comuns são?
A) 30º, 60º e 80º
B) 25º, 45º e 65º
C) 45º, 50º e 90º
X D) 30º, 45º e 60º
E) 35º, 60º e 90º
Questão
006
Qual das cinco figuras representa a planta correta da perspectiva abaixo desenhada?
X A) Figura A
B) Figura B
C) Figura D
D) Figura C
E) Figura E
Questão
007
Qual das cinco figuras representa a planta correta da perspectiva abaixo desenhada?
X A) Figura E
B) Figura A
C) Figura D
10/11/2023 20:36:11 3/4
D) Figura C
E) Figura B
Questão
008
Observe as vistas frontais abaixo e relacione-as com sua vista superior correspondente. (Ex: 1-E)
VISTAS FRONTAIS
VISTAS SUPERIORES
As vistas superiores que correspondem às vistas frontais 1,2,3,4,5 e 6 são, respectivamente:
A) B,E,I,G,A e B
B) E,F,C,A,G e B
C) E,B,I,G,A e B
X D) A,B,C,D,E e F
E) E,F,J,A,K e D
Questão
009
A respeito de perspectivas isométricas, marque a alternativa que contém uma afirmação correta.
X A) A perspectiva isométrica mantém os ângulos originais entre as arestas da figura.
B) A perspectiva isométrica mantém as mesmas proporções do comprimento, da largura e da altura do objeto representado.
C) Para desenhar uma perspectiva isométrica precisamos apenas de um esquadro de 45º e um escalímetro.
D) Os eixos isométricos podem ser representados em posições variadas, mas sempre formando, entre si, ângulos de 45°.
E) Para traçar uma isométrica, precisamos de um compasso com abertura de ângulo de 90º.
10/11/2023 20:36:11 4/4
Questão
010
A figura abaixo representa as fases do traçado de um círculo isométrico. A ordem correta das fases é...
A) 1, 2, 3, 4, 5, 6.
X B) 6, 5, 4, 3, 2, 1.
C) 3, 1, 2, 5, 4, 6.
D) 2, 4, 5, 1, 3, 6.
E) 2, 5, 4, 1, 6, 3.
