Avaliação On-Line 4 (AOL 4)
Pergunta 1
Leia o excerto a seguir:
“O objeto é representado de tal maneira que permite demonstrar três de suas faces, que correspondem
geralmente à frontal, lateral esquerda e superior. As três faces são ligadas entre si, num só desenho,
montadas sobre três eixos, perpendiculares entre si, que servem de suporte às três dimensões (altura,
largura e comprimento) e são colocados obliquamente em relação ao plano de projeção.”
Fonte: MICELI, M.; FERREIRA, P. Desenho Técnico Básico. 4ª ed. Rio de Janeiro: Editora Imperial, 2009.
Com base no texto e no conteúdo estudado sobre as perspectivas axonométricas, pode-se afirmar que,
em perspectiva isométrica, os ângulos:
são representados de acordo com a escala do desenho, seguindo as linhas isométricas.
são representados em verdadeira grandeza, pois dependem da escala que será utilizada (natural,
ampliação ou redução). ?
são representados em verdadeira grandeza, recorrendo-se para o seu traçado o processo semelhante ao
das linhas não isométricas.
são representados em verdadeira grandeza, seguindo as linhas isométricas.
são representados de acordo com a escala do desenho, reduzindo ou ampliando o seu valor (amplitude).
Pergunta 2

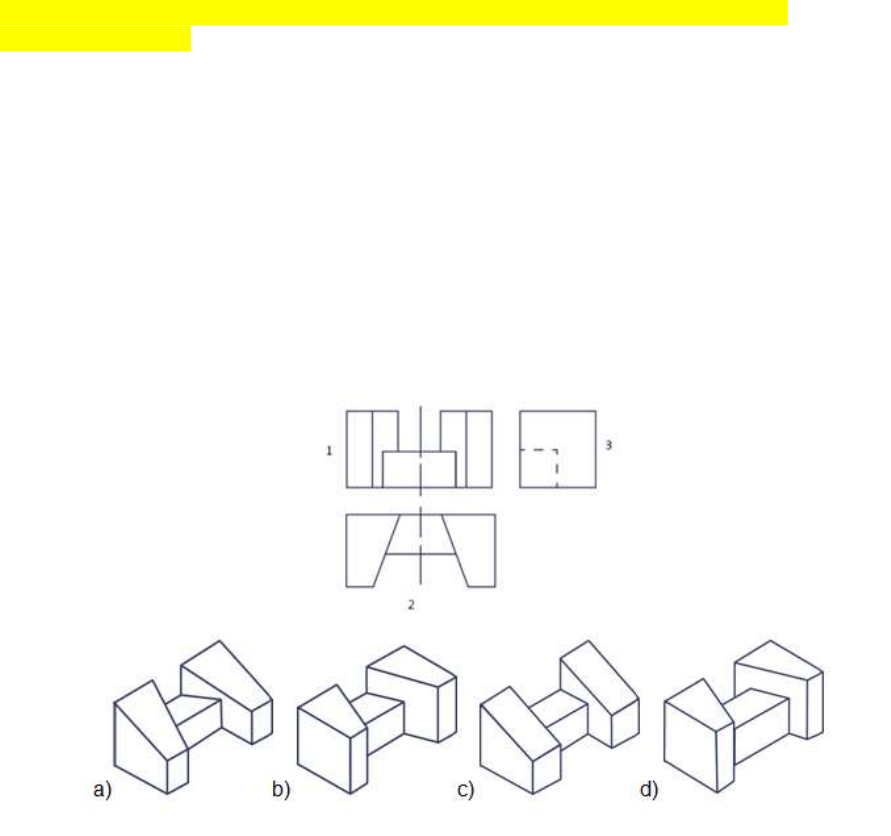

Observe a figura a seguir:
DESENHO TEC UNID 3 QUEST 19.PNG

Com base na figura e no conteúdo estudado, analise as perspectivas que representam as vistas e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A vista 3 pode ser representada pelas perspectiva a e b.
II. ( ) A vista 2 pode ser representada pelas perspectiva a e b.
III. ( ) A vista 1 pode ser representada pelas perspectivas b e d.
IV. ( ) Toda as vistas podem ser representada pelas perspectiva d.
Agora, assinale a alternativa que apresenta a sequência correta:
F, V, F, V.
V, V, F, F.
F, V, V, V.
F, V, V, F.
V, F, F, V.
Pergunta 3
A classificação das projeções axonométricas ocorre de acordo com a orientação do plano de projeção,
ou seja, dependem dos ângulos entre o plano de projeção e os eixos de coordenadas. Um dos tipos de
perspectiva utilizados em desenho técnico é baseado num sistema de três semirretas que têm o mesmo
ponto de origem e formam entre si três ângulos iguais entre si.
Considerando essas informações e o conteúdo estudado sobre perspectiva, podemos afirmar que:
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva oblíqua.
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva trimétrica.
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva cavaleira.
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva isométrica.
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva bimétrica.
Pergunta 4
A representação gráfica que ilustra objetos tridimensionais é a perspectiva, ela é capaz de representar
os objetos o mais próximo da realidade, dessa maneira, é possível realizar um representação
tridimensional na forma de estudo através de um único desenho.
Um dos tipos de perspectiva, utilizados em desenho técnico, é baseado num sistema de três semirretas
que têm o mesmo ponto de origem e formam entre si três ângulos de 120°. Essa perspectiva é chamada
de:
perspectiva cônica.
perspectiva cavaleira.
perspectiva bimétrica.
perspectiva trimétrica.
perspectiva isométrica.
Pergunta 5
Observe a figura a seguir:
DESENHO TEC UNID 3 QUEST 20.PNG

Com base na figura e no conteúdo estudado, analise as perspectivas quer representam as vistas e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A vista 1 pode ser representada na perspectiva d.
II. ( ) A vista 2 pode ser representada na perspectiva em todas as perspectivas.
III. ( ) Todas as vistas são representadas na perspectiva c.
IV. ( ) Todas as vistas são representadas na perspectiva b.
Agora, assinale a alternativa que apresenta a sequência correta:
F, F, V, V.
F, V, F, V.
V, F, V, F.
V, V, F, F.
V, F, V, V.
Pergunta 6
Para representar os círculos na perspectiva isométrica, é necessário utilizar representação da elipse, isso
é necessário, pois a circunferência não é representada em sua forma real na perspectiva isométrica.
Pode-se utilizar o método dos quatros arcos de circunferência para realizar a construção da elipse.
Considerando essas informações e o conteúdo estudado sobre axonometria ortogonal do círculo,
ordene as imagens a seguir de acordo com a sequência das fases do traçado da perspectiva isométrica
do círculo visto de frente.
DESENHO TEC UNID 3 QUEST 9.PNG

DESENHO TEC UNID 3 QUEST 9 B.PNG

Agora, assinale a alternativa que apresenta a sequência correta:
2, 4, 1, 5, 3.
4, 3, 1, 2, 5.
2, 4, 5, 1, 3.
1, 3, 2, 5, 4.
1, 2 ,5, 4, 3.
Pergunta 7
A projeção axonométrica representa objetos em um único plano, onde a posição desse plano é
escolhida de tal maneira que é possível representar um objeto tridimensional geral, ou seja, o objeto é
representado utilizando as dimensões de largura, altura e profundidade.
Com base na figura e no conteúdo estudado, analise as perspectivas quer representam as vistas e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A projeção axonométrica é formada pelas perspectivas: isométricas, dimétricas e trimétrica.
II. ( ) Usualmente, a perspectiva axonométrica é utilizada em projetos de instalação hidráulicas e em
peças.
III. ( ) Não é possível representar cortes em perspectiva isométrica devido à dificuldade de representar
em verdadeira grandeza.
IV. ( ) A projeção axonométrica é classificada de acordo com a orientação do plano de projeção, dessa
maneira, depende dos ângulos entre o plano de projeção e os eixos de coordenadas.
Agora, assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, F, V, F.
F, V, F, V.
V, F, V, V.
F, V, V, V.
Pergunta 8
Observe a figura a seguir:
DESENHO TEC UNID 3 QUEST 15.PNG

Com relação ao objeto representado em perspectiva através do desenho acima e do conteúdo
estudado, podemos afirmar que objeto está representado na perspectiva do tipo:
isométrica, pois observa-se que os ângulos dos eixos até a linha de base são diferentes.
dimétrica, pois observa-se que os ângulos dos eixos até a linha de base são diferentes.
trimétrica, pois observa-se que os ângulos dos eixos até a linha de base são iguais.
dimétrica, pois observa-se que os ângulos dos eixos até a linha de base são iguais.
isométrica, pois observa-se que os ângulos dos eixos até a linha de base são iguais.
Pergunta 9
DESENHO TEC UNID 3 QUEST 8.PNG

Considerando a figura acima e conteúdo estudado sobre cortes em perspectivas isométricas, podemos
afirmar que o corte projetado nas vistas está representado pela:
perspectiva isométrica do corte 05.
perspectiva isométrica do corte 04.
perspectiva isométrica do corte 01.
perspectiva isométrica do corte 02. ?
perspectiva isométrica do corte 06.
Pergunta 10
Os objetos em perspectiva isométrica podem ser representados em tamanho real ou podemos o reduzir
o tamanho do objeto. O método é chamado de perspectiva real ou exata.
Nessa perspectiva, o objeto é representado com uma redução nos três eixos, através do uso de um fator
de redução.
Com base no texto e no conteúdo estudado, podemos afirmar que a redução na perspectiva isométrica
ocorre quando:
é aplicado o fator de redução de 0,816 em apenas dois eixos que possuem ângulos iguais entre si.
é aplicado o fator de redução de 0,451 em todos os eixos que possuem ângulos iguais entre si.
é aplicado o fator de redução de 0,60 em todos os eixos.
é aplicado o fator de redução de 0,275 em todos os eixos que possuem ângulos iguais entre si.
é aplicado o fator de redução de 0,816 em todos os eixos que possuem ângulos iguais entre si.
