Questão 1
Ainda não respondida Vale 1,0 ponto(s).

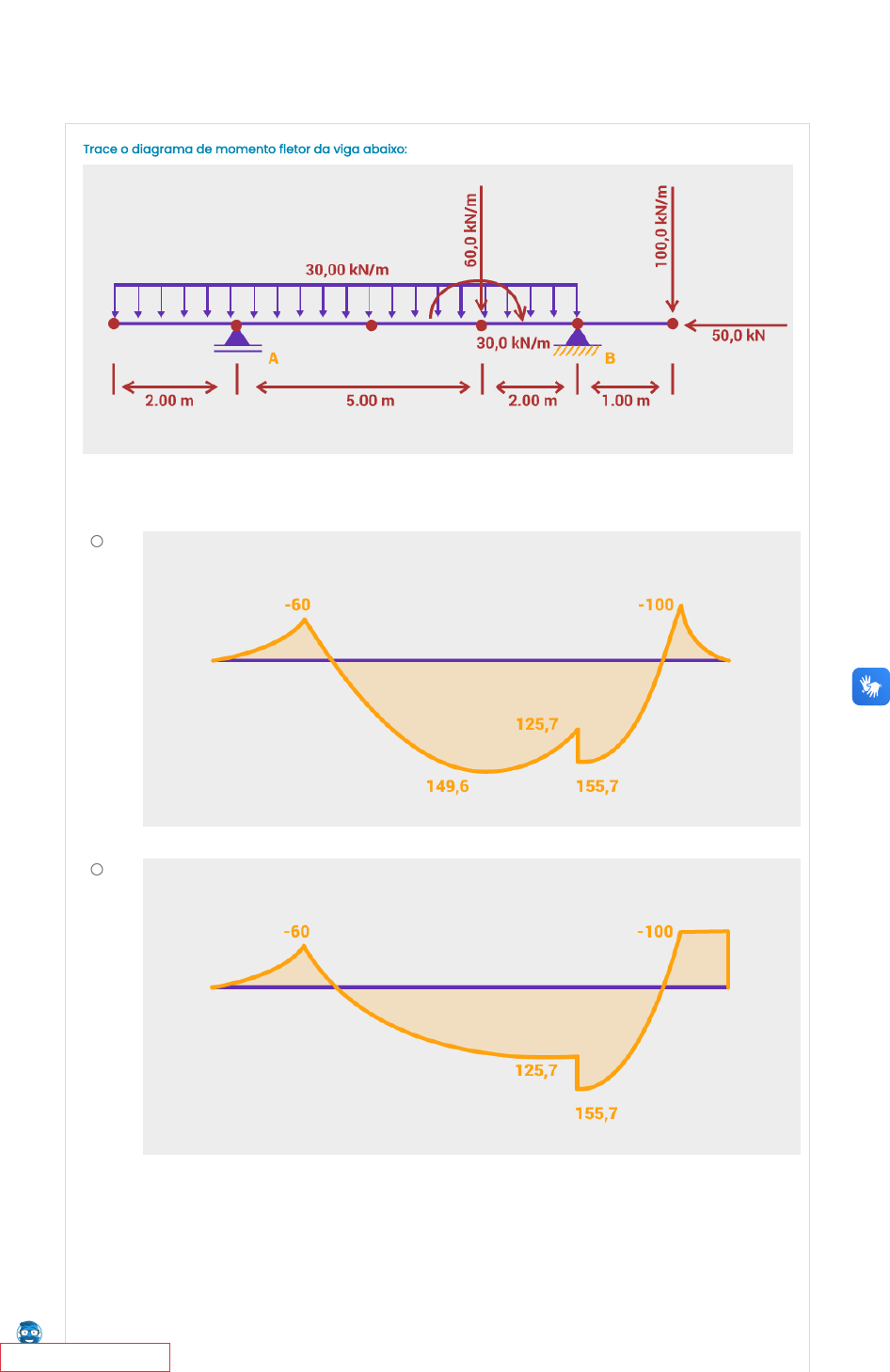

Trace o diagrama de momento fletor da viga abaixo:

a.
b.
Tempo restante 0:08:19
c.
d.
e.
Limpar minha escolha
Tempo restante 0:08:19
Questão 2
Ainda não respondida Vale 1,0 ponto(s).
Trace o diagrama do esforço cortante da viga abaixo:

a.
b.
Tempo restante 0:08:19
c.
d.
e.
Limpar minha escolha
Tempo restante 0:08:19
Questão 3
Ainda não respondida Vale 1,0 ponto(s).
A compreensão do conceito de rótulas é essencial para o cálculo das reações de apoio em estruturas rotuladas,
bem como para a análise do comportamento dessas estruturas sob carregamentos diversos.
Assinale a afirmativa que explica corretamente o que são rótulas.
Escolha uma:
a. Rótulas são consideradas vínculos de primeira ordem, pois restringem apenas o movimento
horizontal entre os elementos conectados.
b. Rótulas são consideradas vínculos de segunda ordem, pois restringem os movimentos verticais e
horizontais entre os elementos conectados.
c. Rótulas são consideradas vínculos de terceira ordem, pois restringem o giro e os movimentos
verticais e horizontais entre os elementos conectados.
d. Rótulas são consideradas vínculos de primeira ordem, pois restringem apenas o giro entre os
elementos conectados.
e. Rótulas são consideradas vínculos de segunda ordem, pois liberam o giro e o movimento
horizontal entre os elementos conectados.
Limpar minha escolha
Tempo restante 0:08:19
Questão 4
Ainda não respondida Vale 1,0 ponto(s).
O cálculo das reações de apoio em estruturas rotuladas é um tema fundamental no projeto e na análise de
diversas estruturas. Já as rótulas são elementos que permitem a rotação entre as barras conectadas, o que torna o
cálculo das reações de apoio em estruturas rotuladas um pouco mais complexo em comparação com as
estruturas não rotuladas.
Nesse contexto, calcule as reações de apoio da viga rotulada a seguir:
Escolha uma:
a. HA = 0; VA = 10kN(↑); MA = 0; VB = 10kN (↑).
b. HA = 0; VA = 80; MA = 150kN.m (anti-horário); VB = 20kN (↑).
c. HA = 0; VA = 20kN (↑); MA = 150kN.m (anti-horário); VB = 80kN (↑).
d. HA = 0; VA = 10kN (↑); MA = 500kN.m (anti-horário); VB = 10kN (↑).
e. HA = 0; VA = 50kN (↑); MA = 0; VB = 50kN(↑).
Limpar minha escolha
Tempo restante 0:08:19
http://publica.sagah.com.br/publicador/objects/layout/1376280895/2019-10-18-10-59-22-exercicio.jpg?v=432522986
http://publica.sagah.com.br/publicador/objects/layout/1376280895/2019-10-18-10-59-22-exercicio.jpg?v=432522986
Questão 5
Ainda não respondida Vale 1,0 ponto(s).
O momento é calculado multiplicando-se a força pela distância perpendicular entre o ponto de rotação e a linha
de ação da força. A figura a seguir mostra uma viga rotulada submetida a diferentes tipos de carregamentos. Para
analisar o comportamento da estrutura, é necessário determinar o valor do momento na rótula da viga por meio
da aplicação dos conceitos e técnicas estudados previamente.
Nesse sentido, qual é o valor do momento da rótula em questão?
Escolha uma:
a. Zero.
b. 200 kN.m.
c. 400 kN.m.
d. Momento máximo.
e. 100 kN.m.
Limpar minha escolha
Tempo restante 0:08:19
http://publica.sagah.com.br/publicador/objects/layout/282290548/2019-10-18-10-59-22-exercicio5.jpg?v=1544120398
http://publica.sagah.com.br/publicador/objects/layout/282290548/2019-10-18-10-59-22-exercicio5.jpg?v=1544120398
Questão 6
Ainda não respondida Vale 1,0 ponto(s).
Quais solicitações internas podemos encontrar no pórtico plano indicado na figura a seguir?
Escolha uma:
a. Esforço normal.
b. Esforço normal e momento �etor.
c. Esforço cortante e momento �etor.
d. Esforço normal, esforço cortante e momento �etor.
e. Esforço normal, esforço cortante e momento torsor.
Limpar minha escolha
Tempo restante 0:08:19
Questão 7
Ainda não respondida Vale 1,0 ponto(s).
Calcule as equações de esforço cortante e momento fletor no trecho CD do pórtico indicado a seguir.

Escolha uma:
a. Q= 10; M= -5X
b. Q= 10X²; M=-5X
c. Q= 10X²; M=-5X³
d. Q= 0; M=-5X²
e. Q= 10X; M=-5X²
Limpar minha escolha
Tempo restante 0:08:19
Questão 8
Ainda não respondida Vale 1,0 ponto(s).
Quais solicitações internas podemos encontrar no pórtico plano indicado na figura a seguir?
Escolha uma:
a. Esforço normal e esforço cortante.
b. Esforço cortante e momento �etor.
c. Esforço normal, esforço cortante e momento torsor.
d. Esforço normal e momento �etor.
e. Esforço normal, esforço cortante e momento �etor.
Limpar minha escolha
Tempo restante 0:08:19
Questão 9
Ainda não respondida Vale 1,0 ponto(s).
O diagrama de momento fletor desempenha um papel fundamental no dimensionamento adequado da
armadura de uma estrutura, sendo crucial para garantir sua durabilidade e segurança.
Com base no diagrama de corpo livre de um pórtico rotulado apresentado abaixo, determine os momentos
fletores máximos positivo e negativo e selecione a opção correta que contém o diagrama de momento fletor
correspondente a essa estrutura.


a.
Tempo restante 0:08:19
b.
c.
Tempo restante 0:08:19
d.
e.
Limpar minha escolha
Tempo restante 0:08:19
Questão 10
Ainda não respondida Vale 1,0 ponto(s).
A análise estrutural de pórticos rotulados requer a consideração de diversos parâmetros, sendo o diagrama de
momento fletor um deles. Por exemplo, para determinar o momento fletor, deve-se considerar as cargas aplicadas,
a geometria do pórtico, as condições de apoio, entre outros parâmetros.
Nesse contexto e com base no diagrama de corpo livre abaixo de um pórtico rotulado, determine o diagrama de
esforço cortante e assinale a opção correta.

a.
Tempo restante 0:08:19
b.
c.
Tempo restante 0:08:19
d.
e.
Limpar minha escolha
Tempo restante 0:08:19
Questão 11
Ainda não respondida Vale 1,0 ponto(s).
Projetou-se uma estrutura de arquibancada em concreto armado pré-moldado, sendo representado o diagrama
de corpo livre na figura abaixo. Trata-se de um pórtico com rótula interna, em que há um carregamento vertical
uniformemente distribuído na barra horizontal e cargas horizontais concentradas nas barras verticais do pórtico.
Com base nessa estrutura, calcule as reações de apoio e assinale a opção correta.
Escolha uma:
a. HA = 2 kN (←); VA = 30 kN (↑); VD = 30 kN (↑); HD = 12 kN (→).
b. HA = 40 kN (←); VA = 30 kN (↑); VD = 30 kN (↑); HD = 30 kN (→).
c. HA = 12 kN (←); VA = 20 kN (↑); VD = 40 kN (↑); HD = 2 kN (→).
d. HA = 2 kN (←); VA = 40 kN (↑); VD = 20 kN (↑); HD = 12 kN (→).
e. HA = 40 kN (←); VA = 40 kN (↑); VD = 20 kN (↑); HD = 30 kN (→).
Limpar minha escolha
Tempo restante 0:08:19
Questão 12
Ainda não respondida Vale 1,0 ponto(s).
Questão 13
Ainda não respondida Vale 1,0 ponto(s).
Para a análise estrutural de treliças, como devem ser consideradas as cargas?
Escolha uma:
a. Distribuídas de maneira uniforme nas barras.
b. Distribuídas de forma trapezoidal nas barras.
c. Concentradas exatamente no meio do vão das barras.
d. Distribuídas de forma triangular nas barras.
e. Concentradas nos nós.
Limpar minha escolha
Calcule as reações de apoio da treliça a seguir:

Escolha uma:
a. VA = 7,5kN (↑); HA = 10kN (←); VG = 52,5kN (↑).
b. VA = 52,5kN (↑); HA = 10kN (←); VG = 7,5kN (↑).
c. VA = 30kN (↑); HA = 10kN (←); VG = 30kN (↑).
d. VA = 30kN (↑); HA = 20kN (←); VG = 30kN (↑).
e. VA = 7,5kN (↓); HA = 10kN (←); VG = 52,5kN (↑)
Limpar minha escolha
Tempo restante 0:08:19
Questão 14
Ainda não respondida Vale 1,0 ponto(s).
Calcule a força que passa no trecho AB da treliça a seguir:

Escolha uma:
a. FAB = 23,04kN (tração).
b. FAB = −20kN (compressão).
c. FAB = −23,04kN (compressão).
d. FAB = 22,86kN (tração).
e. FAB = −22,86kN (compressão).
Limpar minha escolha
Tempo restante 0:08:19
Questão 15
Ainda não respondida Vale 1,0 ponto(s).
A magnitude do esforço normal que atua em uma das barras de uma treliça é influenciada por diversos fatores,
incluindo as cargas aplicadas, a rigidez dos elementos, as condições deapoio e outros parâmetros relevantes. No
entanto, durante a análise estrutural, nem sempre é necessário calcular os esforços de todas as barras da treliça.
Neste contexto, calcule o esforço solicitante que atua na barra do trecho AK da treliça apresentada a seguir.
Com base no seu cálculo, assinale a alternativa correta.
Escolha uma:
a. FAK = 50 kN (tração).
b. FAK = 30 kN (tração).
c. FAK = − 30 kN (compressão).
d. FAK = 0.
e. FAK = – 60 kN (compressão).
Limpar minha escolha
Tempo restante 0:08:19
Questão 16
Ainda não respondida Vale 1,0 ponto(s).
As treliças podem ser projetadas em uma variedade de configurações geométricas, como vigas, pórticos e arcos.
Ao realizar a análise dessas estruturas, o primeiro passo é determinar os valores das reações de apoio.
Dado a figura a seguir, que representa uma treliça de geometria em L com carregamento vertical, calcule as
reações de apoio e assinale a alternativa correta.
Escolha uma:
a. HA = 0; VA = 30 kN (↓); VL= 60 kN (↑).
b. HA = 0; VA = 30 kN (↑); VL= 0.
c. HA = 0; VA = 60 kN (↓); VL= 30 kN (↑).
d. HA = 0; VA = 15 kN (↑); VL= 15 kN (↑).
e. HA = 0; VA = 0; VL= 30 kN (↑).
Limpar minha escolha
Tempo restante 0:08:19
Questão 17
Ainda não respondida Vale 1,0 ponto(s).
Questão 18
Ainda não respondida Vale 1,0 ponto(s).
A análise estrutural tem como objetivo determinar as solicitações internas e as deformações que ocorrem em uma
estrutura sujeita a diferentes carregamentos, para dimensionar corretamente os elementos estruturais.
Em treliças planas, qual ou quais solicitações internas é possível encontrar ao longo das barras?
Escolha uma:
a. Esforço normal.
b. Esforço cortante.
c. Esforço normal, esforço cortante e momento �etor.
d. Momento �etor.
e. Esforço normal e momento �etor.
Limpar minha escolha
Analise as afirmativas abaixo, referentes aos arcos de alvenaria, e assinale a alternativa correta.
Escolha uma:
a. A pedra angular tem faces laterais cortadas, de modo a facilitar a transferência de tensões.
b. A forma dos arcos de alvenaria é puramente estética, não interferindo na distribuição das cargas.
c. Aduela é o nome dado à estrutura de madeira que sustenta os elementos de alvenaria, enquanto
estes são posicionados.
d. Pedra-chave é a denominação dada à primeira pedra posicionada na base do arco.
e. Os arcos de alvenaria estão sujeitos a esforços axiais de tração.
Limpar minha escolha
Tempo restante 0:08:19
Questão 19
Ainda não respondida Vale 1,0 ponto(s).
Questão 20
Ainda não respondida Vale 1,0 ponto(s).
Analise as afirmativas a seguir, referentes ao comportamento dos arcos, e assinale a alternativa correta.
Escolha uma:
a. O funicular dos cabos, quando simetricamente invertido na vertical, equivale ao funicular do arco
para um mesmo tipo de carregamento.
b. O funicular do arco corresponde ao caminho que as forças percorrem até chegar aos apoios.
c. A resultante das forças internas de tração deve passar pelo centroide da seção do arco.
d. A presença de esforços de �exão favorece o dimensionamento do arco, tornando a estrutura mais
econômica.
e. A forma do arco denominada funicular não depende do carregamento ao qual a estrutura está
submetida.
Limpar minha escolha
Os arcos são elementos estruturais solicitados exclusivamente à compressão, tendo comportamento análogo ao
da treliça.Analise a afirmativa apresentada e assinale a alternativa correta.
Escolha uma:
a. A a�rmativa é falsa, pois os arcos são solicitados exclusivamente à �exo-compressão e têm
comportamento análogo ao dos cabos.
b. A a�rmativa é verdadeira.
c. A a�rmativa é falsa, pois os arcos têm comportamento análogo ao dos cabos.
d. A a�rmativa é falsa, pois os arcos têm comportamento análogo ao das vigas isostáticas, com
tração no bordo inferior e compressão no superior.
e. A a�rmativa é falsa, pois os arcos são elementos solicitados à tração.
Limpar minha escolha
Tempo restante 0:08:19
