ATIVIDADE A1 UND DE ESTUDO 1 E 2 - CONVERSÃO ELETROMECÂNICA DE ENERGIA

Prévia do material em texto

1 - Os transformadores elétricos são equipamentos que têm como função alterar a tensão e a corrente elétrica que
passa por eles. Para uma boa operação do transformador, existem alguns testes que podem ser realizados, para
que não tenhamos problemas com a transmissão e distribuição de energia.

Sobre os ensaios realizados em transformadores, analise as afirmações a seguir.

I.No ensaio de curto-circuito aberto, deixamos um dos enrolamentos do transformador sem nenhuma conexão e do
outro lado conectamos uma fonte ajustada na tensão nominal do equipamento.
II.No ensaio de curto-circuito, conectamos os terminais de baixa tensão em curto-circuito, e os terminais de alta tensão
a uma fonte de tensão variável ajustada para que a corrente no enrolamento em curto-circuito aumente para o valor
correspondente da corrente nominal do equipamento.
III.No ensaio a vazio, deixamos um dos enrolamentos do transformador sem nenhuma conexão e do outro lado
conectamos uma fonte ajustada na tensão nominal do equipamento.
IV.No ensaio a vazio, conectamos os terminais de baixa tensão em curto-circuito, e os terminais de alta tensão a uma
fonte de tensão variável ajustada para que a corrente no enrolamento em curto-circuito aumente para o valor
correspondente da corrente nominal do equipamento.

É correto o que se afirma em:


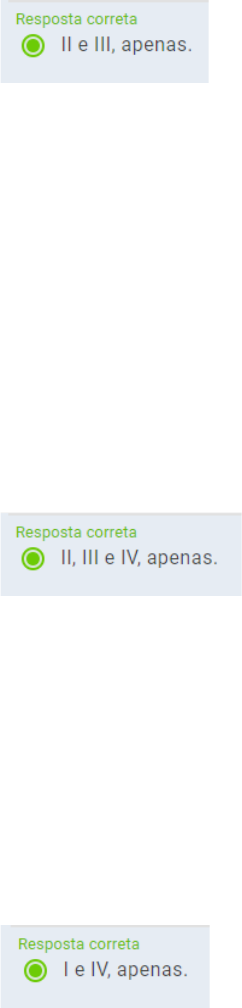

2 - Nos transformadores monofásicos reais, o fluxo estabelecido nos enrolamentos está sujeito a perdas por
dispersão, ou seja, uma parte do fluxo deixa o núcleo de ferro passando através do ar. Ela passa através de uma
das bobinas do transformador, mas não através da outra.

Em relação aos fluxos nas bobinas, analise as afirmativas a seguir.

I.O fluxo na bobina primária do transformador é determinado somente pelo fluxo mútuo, que permanece no núcleo e
concatena os enrolamentos.
II.No enrolamento secundário, o fluxo é determinado pelo fluxo mútuo e o fluxo de dispersão, que passa pelo
enrolamento e retorna pelo ar, contornando o enrolamento primário.
III.Nos transformadores monofásicos, a relação de transformação também pode ser determinada pela razão entre as
tensões causadas pelo fluxo mútuo no enrolamento primário e no enrolamento tensão secundário.
IV.O fluxo de dispersão primário é diretamente proporcional à corrente elétrica primária e o fluxo de dispersão
secundário é diretamente proporcional à corrente secundária.

É correto o que se afirma em:


3 - Uma indústria farmacêutica está expandindo sua produção e, com isso, solicitou ao departamento de
manutenção elétrica um projeto de um transformador monofásico real de 15 kVa com tensão nominal de placa
500/5000 V, a qual se baseia na relação de espiras de seus enrolamentos.

Em relação às informações do transformador monofásico, analise as afirmativas a seguir.

I.A corrente primária base é de 30 A.
II.A impedância secundária base é de 16,67 .
III.A resistência secundária base é de 167 .
IV.A admitância primária base é de 0,06 S.

É correto o que se afirma em:




4 - Uma indústria de papel e celulose está ampliando sua central de distribuição de energia, e para isso um
engenheiro foi chamado para realizar um teste em um dos transformadores de distribuição. Na placa do
equipamento foram coletadas as seguintes informações: potência nominal de 40 kVA, tensão nominal de 13 kV no
lado primário e de 110 V no lado secundário.

Considerando o transformador mencionado, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s)
e F para a(s) falsa(s).

I.( ) A partir dos valores da placa, podemos obter o valor da corrente base primária de 3,08 A.
II.( ) A partir dos valores da placa, podemos obter o valor da admitância base primária de 0,24 S.
III.( ) A partir dos valores da placa, podemos obter o valor da impedância base primária de 4221 Ω.
IV.( ) Uma admitância de 1 mS, expressa por grandezas em “por unidade” (pu), com base nos valores de placa é 4,17
pu.

Assinale a alternativa que apresenta a sequência correta.


5 - Considere um transformador monofásico real de 130/1950 V, 60 Hz e 45 kVA, com uma reatância de
magnetização de , quando medida nos terminais de 130 V. O primeiro enrolamento tem uma reatância de
dispersão de e o segundo enrolamento tem uma reatância de dispersão de .
Em relação às informações desse transformador, analise as afirmativas a seguir.
I.Considerando o enrolamento secundário aberto e uma tensão de 130 V aplicada no primeiro enrolamento, a corrente
primária será de 3,25 A.
II.Considerando o enrolamento secundário em curto-circuito, a corrente primária será de 346,15 A.
III.Considerando o enrolamento secundário aberto e uma tensão de 130 V aplicada no primeiro enrolamento, a tensão
secundária será de 1950 V.
IV.Considerando o segundo enrolamento em aberto, para facilitar os cálculos podemos utilizar a técnica de circuito
equivalente e refletir a reatância do enrolamento secundário para o primário.

É correto o que se afirma em:


6 - Os transformadores são usados em diversas situações, como, por exemplo, no ajuste de tensão de
equipamentos elétricos. Considerando isso, um engenheiro eletricista está projetando um transformador elétrico
ideal com as seguintes especificações: tensão de entrada 220 V, corrente de entrada de 10 A e corrente de saída
de 20 A.

Considerando o transformador elétrico ideal acima, analise as afirmativas a seguir e assinale V para a(s)
verdadeira(s) e F para a(s) falsa(s).

I.( ) Por ser um transformador elétrico ideal, a potência de entrada será diferente da de saída.
II.( ) A relação de transformação é , ou seja, há um rebaixamento na tensão secundária.
III.( ) Em termos da impedância que ocorre no transformador ideal, o valor de entrada será .
IV.( ) A tensão de saída será de 440 V, pois a relação de transmissão é de elevação de tensão.

Assinale a alternativa que apresenta a sequência correta.

7 - As lâmpadas fluorescentes são equipamentos muito úteis em nosso cotidiano. Para iniciarem seu funcionamento,
elas necessitam de um impulso elétrico para começar a emitir luz — um equipamento que podemos utilizar para
realizar essa função é o reator.

Sobre o funcionamento dos reatores, assinale a alternativa correta.


8 - Um transformador monofásico real de 15 kVA tem uma tensão nominal de placa 800/80 V. Um ensaio de curto-
circuito foi realizado no lado de alta tensão, e os seguintes resultados foram obtidos: 40 V, 5,5 A e 190 W. Da mesma
forma, foi realizado um ensaio de circuito aberto no lado de baixa tensão, e os seguintes resultados foram obtidos:
80 V, 1 A e 50 W.
Com base nos resultados dos ensaios, analise as afirmativas a seguir.

I.A impedância em série equivalente do transformador em estudo é .
II.As perdas no transformador podem ser consideradas como o somatório das perdas dos enrolamentos e a perda do
núcleo é de 2,26 kW.
III.Considerando um fator de potência de 0,90 indutivo, as potências de entrada e saída no transformador são 15,76
kW e 13,50 kW, respectivamente.
IV.Considerando um fator de potência de 0,90 indutivo, a eficiência do transformador é 85,67%.

É correto o que se afirma em:


9 - Os transformadores são dispositivos que fazem a conversão da potência elétrica através da ação do campo
magnético gerado. Naturalmente, não é possível construir os transformadores ideais; assim, apenas os
transformadores reais podem ser construídos.

Em relação aos transformadores reais, analise as afirmativas a seguir.

I.Em um transformador real, podemos considerar que o fluxo concatenado total através de uma bobina é
simplesmente o produto entre número de espiras e o fluxo.
II.Para converter um transformador real em um transformador ideal, uma das condições é que não haja correntes
parasitas e nem histerese no núcleo do transformador.
III.A corrente necessária para produzir fluxo no núcleo ferromagnético de um transformador consiste somente na
corrente de magnetização.IV.A tensão induzida em um transformador real é a relação da variação do fluxo concatenado na bobina pelo tempo.

É correto o que se afirma em:


10 - A eficiência é uma propriedade bastante interessante e necessária para avaliarmos o rendimento de diversos
equipamentos. Para avaliar a eficiência de um transformador, compara-se a sua potência de entrada com a potência
de saída.
Neste sentido, assinale as afirmativas a seguir.

I.Para calcularmos a eficiência de um transformador, devemos levar em conta as perdas no núcleo e as perdas dos
enrolamentos de cobre.
II.Quanto menores as perdas no núcleo e as perdas no cobre dos enrolamentos, maior será a eficiência do
transformador.
III.Para calcularmos a eficiência de um transformador, basta sabermos a corrente na saída do transformador e seu
fator de potência.
IV.Para calcularmos a eficiência de um transformador, basta sabermos a tensão na saída e na entrada do
transformador.

Está correto o que se afirma em:
