09 03- (Lista de Exercícios - Força Magnética em condutores)

Prévia do material em texto

Prof. Daniel Ortega
Física
Br
Página 1 de 4


Lista de Exercícios – Força Magnética em Condutores

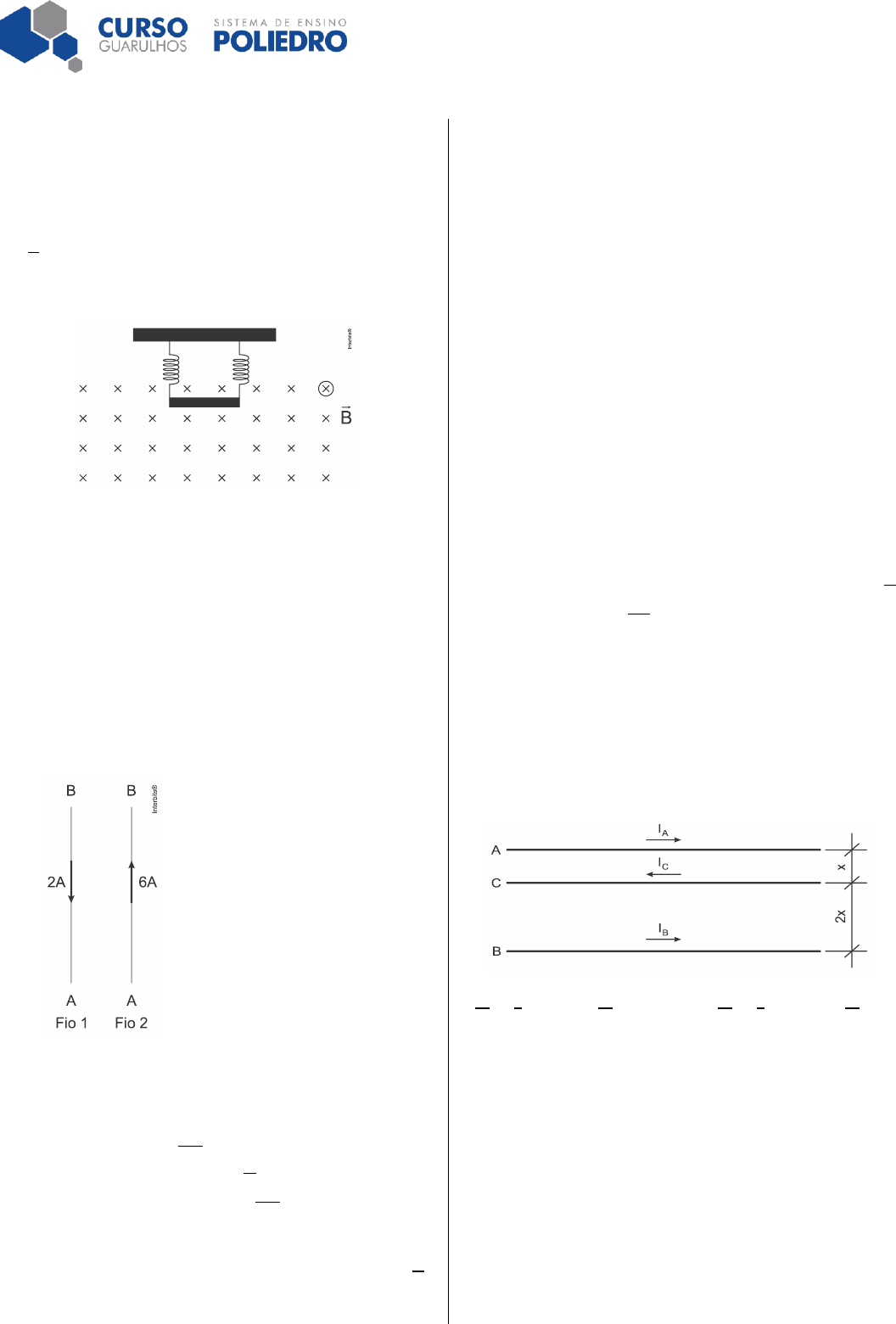

1. (Efomm 2019 - Adaptada) Um tenente da EFOMM
construiu um dispositivo para o laboratório de Física da
instituição. O dispositivo é mostrado na figura a seguir.
Podemos observar que uma barra metálica, de 5 𝑚 de
comprimento e 30 𝑘𝑔, está suspensa por duas molas
condutoras de peso desprezível, de constante elástica
500 
𝑁
𝑚
 e presas ao teto. As molas estão com uma
deformação de 100 𝑚𝑚 e a barra está imersa num campo
magnético uniforme da intensidade 8,0 𝑇.



Determine a intensidade e o sentido da corrente elétrica que
se deve passar pela barra para que as molas não alterem a
deformação.

a) 2,5 𝐴, esquerda
b) 2,5 𝐴, direita
c) 5 𝐴, esquerda
d) 5 𝐴, direita
e) 10 𝐴, direita

2. (Fac. Albert Einstein - Medicin 2018) Dois fios
condutores retos, muito compridos, paralelos e muito
próximos entre si, são percorridos por correntes elétricas
constantes, de sentidos opostos e de intensidades 2 𝐴 e 6 𝐴,
conforme esquematizado na figura.


A razão entre os módulos
das forças magnéticas de
um fio sobre o outro e o tipo
de interação entre essas
forças é igual a:

a) 1, repulsiva
b) 3, atrativa
c) 12, atrativa
d) a resultante das forças
será nula, portanto, não
haverá interação entre
elas.


TEXTO PARA A PRÓXIMA QUESTÃO:
SE NECESSÁRIO, UTILIZE OS VALORES FORNECIDOS
ABAIXO:
Densidade da água = 1 
𝑔
𝑐𝑚3

Aceleração da gravidade 𝑔 = 10 
𝑚
𝑠2
; 1 𝑐𝑎𝑙 = 4 𝐽
Calor específico do cobre = 0,090 
𝑐𝑎𝑙
𝑔 °𝐶

Coeficiente de dilatação linear = 17 × 10−6 °𝐶−1
Resistividade a 20 °𝐶 = 1,72 × 10−8 𝛺𝑚
Permeabilidade magnética do vácuo 𝜇0 = 4𝜋 × 10
−7 𝑇 ⋅
𝑚
𝐴

𝜋 = 3

3. (Uepg 2018) Dois fios condutores muito longos, de
comprimento 𝐿, estão dispostos paralelamente e separados
por uma distância 𝑟, onde (𝑟 ≪ 𝐿). Cada fio transporta uma
corrente elétrica 𝐼. Considerando que o meio onde os fios se
encontram é o vácuo, assinale o que for correto.

01) Se as correntes elétricas transportadas em cada fio
tiverem sentidos opostos, a força magnética entre eles será
atrativa.
02) O módulo da força magnética entre os fios é
inversamente proporcional ao quadrado da distância entre
eles.
04) A força magnética entre os dois fios é proporcional ao
produto das correntes elétricas transportadas em cada fio.
08) O valor do vetor indução magnética no ponto médio da
distância entre os dois fios é necessariamente nulo.
16) A direção da força magnética entre os fios é
perpendicular ao comprimento dos fios.

4. (Eear 2017) Dois condutores paralelos extensos são
percorridos por correntes de intensidade 𝑖1 = 3 𝐴 e 𝑖2 = 7 𝐴.
Sabendo-se que a distância entre os centros dos dois
condutores é de 15 𝑐𝑚, qual a intensidade da força
magnética por unidade de comprimento entre eles, em 𝜇
𝑁
𝑚
?
Adote: 𝜇0 = 4𝜋 ⋅ 10
−7 ⋅
𝑇⋅𝑚
𝐴


a) 56 b) 42 c) 28 d) 14

5. (Unioeste 2017) Três fios longos, retilíneos e paralelos
indicados pelas letras 𝐴,  𝐵 e 𝐶 são percorridos pelas
correntes elétricas constantes, 𝐼𝐴 ,  𝐼𝐵 e 𝐼𝐶 , conforme mostra
a figura abaixo. Assinale a alternativa CORRETA que indica
a razão entre 𝐼𝐴 e 𝐼𝐵 para que a resultante da força
magnética no fio 𝐶, exercida pelos fios 𝐴 e 𝐵, seja nula.



a)
𝐼𝐴
𝐼𝐵
=
1
2
 b)
𝐼𝐴
𝐼𝐵
= 2 c)
𝐼𝐴
𝐼𝐵
=
1
4
 d)
𝐼𝐴
𝐼𝐵
= 4

e) Não existe razão possível, já que ambas as forças
apontam na mesma direção.

6. (Unesp 2017) Um motor elétrico é construído com uma
espira retangular feita com um fio de cobre esmaltado
semirraspado em uma extremidade e totalmente raspado na
outra, apoiada em dois mancais soldados aos polos 𝐴 e 𝐵
de uma pilha. Presa a essa espira, uma hélice leve pode
girar livremente no sentido horário ou anti-horário. Um ímã é
fixo à pilha com um de seus polos magnéticos (𝑋) voltado
para cima, criando o campo magnético responsável pela
força magnética que atua sobre a espira, conforme ilustrado
na figura.


Prof. Daniel Ortega
Física
Br
Página 2 de 4


Se 𝐴 for um polo __________, 𝐵 um polo __________ e 𝑋
um polo __________, dado um impulso inicial na espira, ela
mantém-se girando no sentido __________.

Assinale a alternativa que completa, correta e
respectivamente, as lacunas do texto.

a) negativo – positivo – sul – horário
b) negativo – positivo – norte – anti-horário
c) positivo – negativo – sul – anti-horário
d) positivo – negativo – norte – horário
e) negativo – positivo – norte – horário

TEXTO PARA A PRÓXIMA QUESTÃO:
Quando necessário, adote:
• módulo da aceleração da gravidade: 10 𝑚 ⋅ 𝑠−2
• densidade do ar: 1,2 
𝑘𝑔
𝑚3

• calor específico do ar: 0,24 𝑐𝑎𝑙 ⋅ 𝑔−1 ⋅ °𝐶−1
• 1 𝑐𝑎𝑙 = 4,2 𝐽
• permeabilidade magnética do meio: 𝜇 = 4 ⋅ 𝜋 ⋅ 10−7  
𝑇⋅𝑚
𝐴

• valor de pi: 𝜋 = 3

7. (Fac. Albert Einstein - Medicin 2017) Determine o valor
da força magnética, em newtons, entre dois fios metálicos
cilíndricos, de mesma resistividade elétrica, retilíneos,
paralelos, de comprimentos iguais a 100 𝑐𝑚, distanciados
em 10 𝑐𝑚 e com raios de 1 𝑚𝑚 e 2 𝑚𝑚, quando cada um
deles for ligado a uma fonte de corrente contínua de
diferença de potencial igual a 2,0 𝑉.

Adote: 𝜌 = 24 𝑛𝛺 ⋅ 𝑚 (resistividade elétrica do metal dos
fios)

a) 0,2 b) 0,3 c) 0,4 d) 0,5

8. (Uepg 2016) Considere dois fios infinitos retilíneos e
condutores, percorridos pelas correntes (𝑖𝐴) e (𝑖𝐵) de
sentidos contrários, colocados paralelamente um ao outro
no vácuo a uma distância (𝑑), conforme a figura abaixo.
Desprezando a espessura dos fios e adotando como
referência o plano da folha, assinale o que for correto.


01) No ponto médio entre os fios, o campo magnético
resultante é nulo.
02) Se as correntes elétricas nos fios tivessem o mesmo
sentido, as forças magnéticas seriam de atração.
04) O campo magnético gerado pela corrente elétrica do fio
𝐵, no ponto 𝑃, emerge da página.
08) A força magnética entre os condutores depende da
distância. Fios muito próximos estariam sujeitos a forças
magnéticas mais intensas.
16) Sendo 𝐹 o módulo da força magnética que age nos fios,
se as correntes elétricas (𝑖𝐴) e (𝑖𝐵) forem duplicadas, e a
distância passar a ser
1
4
 do seu valor, o valor da força ficará
inalterado.

9. (Espcex (Aman) 2016) A figura abaixo representa um fio
condutor homogêneo rígido, de comprimento 𝐿 e massa 𝑀,
que está em um local onde a aceleração da gravidade tem
intensidade 𝑔. O fio é sustentado por duas molas ideais,
iguais, isolantes e, cada uma, de constante elástica 𝑘. O fio
condutor está imerso em um campo magnético uniforme de
intensidade 𝐵, perpendicular ao plano da página e saindo
dela, que age sobre o condutor, mas não sobre as molas.
Uma corrente elétrica 𝑖 passa pelo condutor e, após o
equilíbrio do sistema, cada mola apresentará uma
deformação de:


a)
𝑀𝑔+2𝑘
𝐵𝑖𝐿
 b)
𝐵𝑖𝐿
𝑀𝑔+2𝑘
 c)
𝑘
2(𝑀𝑔+𝐵𝑖𝐿)
 d)
𝑀𝑔+𝐵𝑖𝐿
2𝑘
 e)
2𝑘+𝐵𝑖𝐿
𝑀𝑔


10. (Ufrgs 2016) No esquema da figura abaixo, o fio 𝐹,
horizontalmente suspenso e fixo nos pontos de suporte 𝑃,
passa entre os polos de um ímã, em que o campo magnético
é suposto horizontal e uniforme. O ímã, por sua vez, repousa
sobre uma balança 𝐵, que registra seu peso.


Prof. Daniel Ortega
Física
Br
Página 3 de 4


Assinale a alternativa que preenche corretamente as
lacunas do enunciado abaixo, na ordem em que aparecem.

Em dado instante, a chave 𝐶 é fechada, e uma corrente
elétrica circula pelo fio. O fio sofre uma força vertical,
__________, e o registro na balança __________.

a) para baixo – não se altera.
b) para baixo – aumenta.
c) para baixo – diminui.d) para cima – aumenta.
e) para cima – diminui.

11. (Upf 2015) Sobre conceitos de eletricidade e
magnetismo, são feitas as seguintes afirmações:
I. Se uma partícula com carga não nula se move num campo
magnético uniforme perpendicularmente à direção do
campo, então a força magnética sobre ela é nula.
II. Somente imãs permanentes podem produzir, num dado
ponto do espaço, campos magnéticos de módulo e direção
constantes.
III. Quando dois fios condutores retilíneos longos são
colocados em paralelo e percorridos por correntes elétricas
contínuas de mesmo módulo e sentido, observa-se que os
fios se atraem.
IV. Uma carga elétrica em movimento pode gerar campo
magnético, mas não campo elétrico.
Está correto apenas o que se afirma em:

a) III. b) I e II. c) II.
d) II e IV. e) II, III e IV.

12. (Espcex (Aman) 2015) Em uma espira condutora
triangular equilátera, rígida e homogênea, com lado
medindo 18cm e massa igual a 4,0𝑔, circula uma corrente
elétrica 𝑖 de 6,0𝐴, no sentido anti-horário. A espira está presa
ao teto por duas cordas isolantes, ideais e de comprimentos
iguais, de modo que todo conjunto fique em equilíbrio, num
plano vertical. Na mesma região, existe um campo
magnético uniforme de intensidade 𝐵 = 0,05𝑇 que atravessa
perpendicularmente o plano da espira, conforme indicado no
desenho abaixo.

Considerando a intensidade da aceleração da gravidade
𝑔 = 10 m/𝑠2, a intensidade da força de tração em cada
corda é de: Dados: cos60° = 0,50; sen60° = 0,87

a) 0,01𝑁 b) 0,02𝑁 c) 0,03𝑁 d) 0,04𝑁 e) 0,05𝑁

13. (Unifesp 2004) Um pedaço de fio de comprimento L e
massa m pode deslizar sobre duas hastes rígidas e lisas, de
comprimento D cada uma e fixas em um plano inclinado de
um ângulo 𝜃, como é ilustrado na figura.

As hastes estão conectadas a uma bateria e o pedaço de fio
fecha o circuito. As hastes e o fio estão submetidos a um
campo magnético uniforme B vertical, apontado para cima.
Representando a aceleração da gravidade por g,

a) determine o valor da corrente i para que o fio fique em
equilíbrio sobre o plano inclinado.
b) Considere que o pedaço de fio esteja em equilíbrio no
ponto mais baixo do plano inclinado. Se a corrente for
duplicada, o fio será acelerado e deixará o plano no seu
ponto mais alto. Determine a energia cinética do fio nesse
ponto.

14. (Ufjf-pism 3 2017) João, em suas experiências de
laboratório, resolve construir uma balança de indução
magnética. Essa balança é composta de uma barra que
equilibra de um lado um prato com uma massa 𝑚 e de outro
um circuito por onde circula uma corrente 𝑖 = 0,5 𝐴. Parte do
circuito contendo dois segmentos de mesmo tamanho 𝐿 =
20 𝑐𝑚 está imersa numa região de campo magnético
uniforme e de módulo igual 10 𝑚𝑇. O campo magnético
uniforme está confinado na região tracejada e aponta
perpendicularmente para fora do plano da folha de papel, de
acordo com a figura mostrada abaixo.

a) Usando o sistema de coordenadas abaixo, especifique a
direção e o sentido das forças induzidas em cada segmento
do circuito, indicando o ângulo segundo os eixos desse
sistema. Considere que o centro deste sistema é o vértice
do circuito. Desenhe também diretamente no triângulo da
figura da balança o sentido da corrente elétrica.



b) Qual o valor da massa que essa balança equilibra?


Prof. Daniel Ortega
Física
Br
Página 4 de 4
















































































































GABARITO

1. d 2. a 3. 20 4. c 5. a
6. e 7. d 8. 14 9. d 10. d
11. a 12. b

13. a) 𝒊 =
𝒎 𝒈𝒕𝒈𝜽
𝑳𝑩
; b) 𝑬𝑪 = 𝒎 𝒈𝑫𝒔𝒆𝒏𝜽
14. a)

b) 𝒎 =
√𝟐 𝑩𝒊𝑳
𝒈
