Prática em Funções e Trigonometria Básica para Mecânica
Data: 24/01/24
Aluno (a): Augusto Rodrigues Horta
Avaliação Prática
INSTRUÇÕES:
· Esta Avaliação contém 4 (quatro) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Pratica;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Quando solicitado
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.

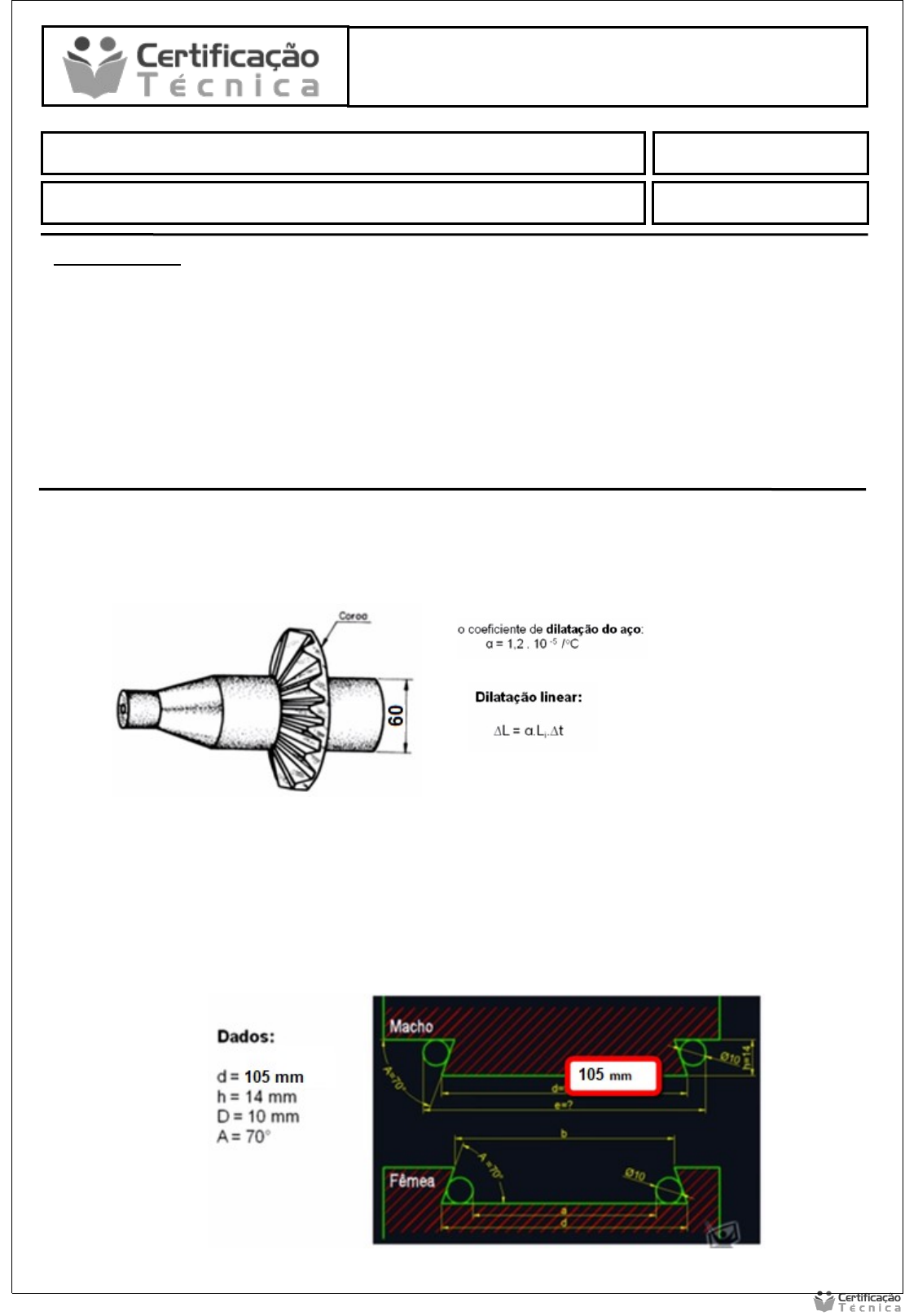

1) Se o diâmetro do furo da cora é 0,03 milímetros menor do que o diâmetro do eixo, encontre qual é a temperatura a que o diâmetro do furo da coroa deve ser submetido para montar o conjunto. Lembrando que o material do conjunto é de aço e o diâmetro do eixo é de 60 milímetros
∆t = 0,03 ÷ (2*1,2*10^-5*60)
∆t = 20,83 °C
2) Problema relacionado ao “Rabo de Andorinha”. Considerando a imagem abaixo e os dados fornecidos, aplique as formulas e encontre os valores de a, b , e
b = 105mm – 2.14mm
	tan 70°
b = 104,22mm
e = 104,22mm + [10mm (1+cot (70/2))]
e = 40,19mm
a = 104,22mm + [10mm (1+cot (70/2))]
a = 46,28mm
3) Qual o valor da medida faltante X
A2 = b2 + c2
(2.r) 2 = b2 + r2	x = 2.r
4.r2 = b2 + r2	x = 2 x 6,92
4.r2 - r2 = b2	x = 13,84mm
3r2 = b2
r2 = (12) 2
	3
r = 6,92
4) Temos uma peço circular de 10 milímetros de raio e precisa de 4 furos iguais e mesma distância entre eles. Calcule qual será esta distância.
X = 1,4142 x 10
X = 14,1 mm
