O campo magnético 311

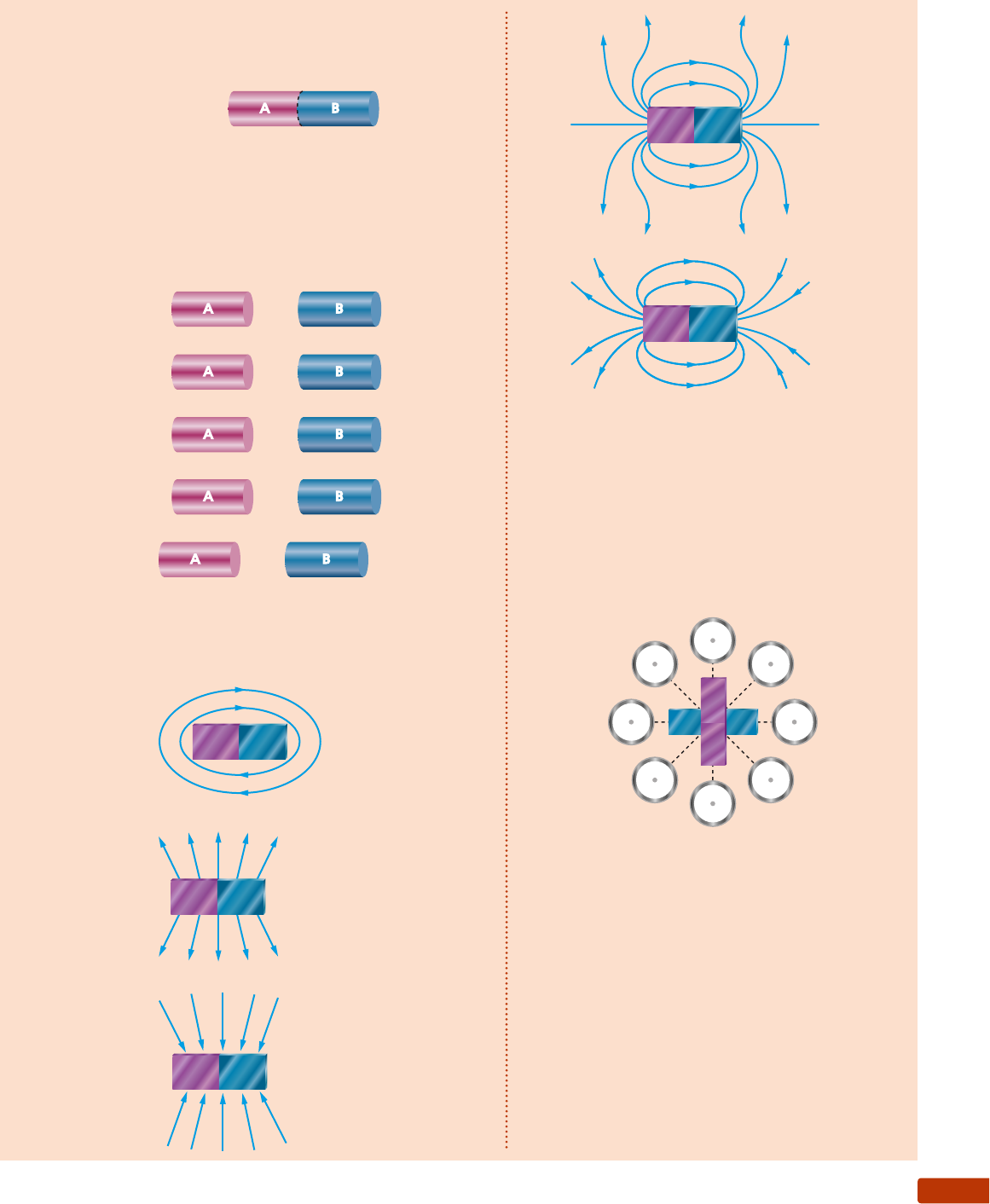

9. (U. F. São Carlos-SP) A figura representa um ímã
cilíndrico no qual os lados A e B se comportam,
respectivamente, como polos norte e sul.
N SA B
Se esse ímã for partido exatamente ao meio,
sobre a linha tracejada, e esses pedaços forem
ligeiramente afastados sem serem girados, a
representação dos polos em cada metade do ímã
original e a força entre esses dois pedaços estão
melhor descritas na alternativa:
a) N N S SA B , atração
b) N N S SA B , repulsão
c) N S N SA B , atração
d) N S N SA B , repulsão
e) A B , perdem
 magnetização
10. (UFF-RJ) As linhas de campo do campo magnético
de um ímã em forma de barra estão representadas
corretamente em:
a)
N S
d)
N S
e)
N S
11. (Fuvest-SP) A figura esquematiza um ímã, em
forma de cruz de pequena espessura, e oito
pequenas bússolas, colocados sobre uma mesa.
As letras N e S representam, respectivamente,
os polos norte e os polos sul do ímã. Os círculos
representam as bússolas nas quais você irá repre-
sentar as agulhas magnéticas. O ímã é simétrico
em relação às retas NN e SS. Despreze os efeitos
do campo magnético terrestre.
S S
N
N
a) Desenhe na própria figura algumas linhas de
força que permitam caracterizar a forma do
campo magnético criado pelo ímã, no plano
da figura.
b) Desenhe, nos oito círculos da figura, a orientação
da agulha da bússola em sua posição de equilí-
brio. A agulha deve ser representada por uma
flecha (→) cuja ponta indica o seu polo norte.
12. (Mackenzie-SP) As linhas de indução de um
campo magnético são:
a) o lugar geométrico dos pontos, onde a inten-
sidade do campo magnético é constante.
b) as trajetórias descritas por cargas elétricas
num campo magnético.
b)
N S
c)
N S
iL
u
st
R
A
ç
õ
es
:
zA
Pt
Capítulo 16312
c) aquelas que em cada ponto tangencia o vetor
indução magnética, orientadas no seu sentido.
d) aquelas que partem do polo norte de um ímã
e vão até o infinito.
e) nenhuma das anteriores é correta.
13. (U. F. Ouro Preto-MG) As linhas de indução do
campo magnético da Terra se orientam externa-
mente no sentido:
a) leste-oeste. d) norte-sul.
b) sul-norte. e) para o centro da Terra.
c) oeste-leste.
14. (U. E. Londrina-PR) A agulha de uma bússola
assume a posição indicada no esquema quan-
do colocada numa região onde existe, além do
campo magnético terrestre, um campo magnético
uniforme e horizontal B , como ilustra a figura.
B
N
S
Considerando a posição das linhas de campo unifor-
me, desenhadas na figura, o vetor campo magnéti-
co terrestre na região pode ser indicado pelo vetor:
a) b) c) d) e)
15. (UE-RJ) As linhas de indução de um campo mag-
nético uniforme são mostradas abaixo.
Designando por N o polo norte e por S o polo sul
de um ímã colocado no mesmo plano da figura,
é possível concluir que o ímã permanecerá em
equilíbrio estável se estiver na seguinte posição:
a) S N 	 c) N S
b)
N
S 	 d) N
S
16. (UF-PA) Na figura, um ímã natural, cujos polos
magnéticos norte (N) e sul (S) estão representa-
dos, equilibra dois pregos 1 e 2. Os pontos A e B
pertencem a 1 e os pontos C e D pertencem a 2.
N
S
A
1
C
B
2
D
Nessa situação:
a) B e C são polos norte.
b) A é um polo norte e D um polo sul.
c) A e D são polos sul.
d) A é um polo sul e B um polo norte.
e) B é um polo sul e D um polo norte.
17. (UF-RN) O estudioso Robert Norman publicou em
Londres, em 1581, um livro em que discutia experi-
mentos mostrando que a força que o campo magné-
tico terrestre exerce sobre uma agulha imantada não
é horizontal. Essa força tende a alinhar tal agulha
às linhas desse campo. Devido a essa propriedade,
pode-se construir uma bússola que, além de indicar
a direção norte-sul, também indica a inclinação
da linha do campo magnético terrestre no local
onde a bússola se encontra. Isso
é feito, por exemplo, inserindo-se
uma agulha imantada num mate-
rial, de modo que o conjunto tenha
a mesma densidade que a água e
fique em equilíbrio dentro de um
copo cheio de água, como esquema-
tizado na figura.
Foram realizadas observações com a referida bús-
sola em três cidades (I, II e III), indicando que o
polo norte da agulha formava, aproximadamente:
•	 para a cidade I, um ângulo de 20° em relação
à horizontal e apontava para baixo;
•	 para a cidade II, um ângulo de 75° em relação
à horizontal e apontava para cima;
•	 para a cidade III, um ângulo de 0° e permane-
cia na horizontal.
A partir dessas informações, pode-se concluir
que tais observações foram realizadas, respecti-
vamente, nas cidades de:
a) Punta Arenas (sul do Chile), Natal (nordeste
do Brasil) e Havana (noroeste de Cuba).
b) Punta Arenas (sul do Chile), Havana (noroes-
te de Cuba) e Natal (nordeste do Brasil).
c) Havana (noroeste de Cuba), Natal (nordeste
do Brasil) e Punta Arenas (sul do Chile).
d) Havana (noroeste de Cuba), Punta Arenas (sul
do Chile) e Natal (nordeste do Brasil).
S
N
iL
u
st
R
A
ç
õ
es
:
zA
Pt
O campo magnético 313
Exercícios de Aprofundamento
18. (UF-MG) Na figura, dois ímãs iguais, em forma de
anel, são atravessados por um bastão que está preso
em uma base. O bastão e a base são de madeira.
Considere que os ímãs se encontram em equilíbrio e
que o atrito entre eles e o bastão é desprezível.
bastão
base
ímãs
Nessas condições, o módulo da força que a base
exerce sobre o ímã de baixo é:
a) igual ao peso desse ímã.
b) nulo.
c) igual a duas vezes o peso desse ímã.
d) maior que o peso desse ímã e menor que o
dobro do seu peso.
19. (Vunesp-SP) A figura mostra um ímã em repou-
so, suspenso por um fio de massa desprezível
e não magnetizável. Em seguida, um campo
magnético uniforme é aplicado paralelamente
ao solo, envolvendo todo o ímã, no sentido da
esquerda para a direita da figura (polo norte do
campo à esquerda, e sul à direita). Analisando
as forças magnéticas nos polos dos ímãs, a força
do fio sobre o ímã e o peso do ímã, identifique a
alternativa que melhor representa as orientações
assumidas pelo fio e pelo ímã no equilíbrio.
g
solo
N
S
b)
N
S

c)
N
S
d)
N
S
e)
N
S
a)
N
S
