CIÊNCIA DA COMPUTAÇÃO INTEGRADA QUESTIONÁRIO UNIDADE I
 Pergunta 1
São componentes eletrônicos de grande importância e presentes em grande parte dos aparelhos que utilizamos
no dia a dia. São construídos, essencialmente, com várias voltas de fio enrolados em torno de um núcleo, que
pode ser feito de material magnético ou não. Estamos definindo?

Respostas: a. Resistores.
 b. Capacitores.
 c. Transistores.
 d. Diodos.
 e. Indutores.
Comentário da
resposta:
Resposta: E
Comentário: A resposta correta é a E, uma vez que os indutores são construídos com várias
voltas de um fio condutor, enrolado em torno de algum material que pode ser magnético
(ferro ou ferrite) ou não, como o papelão, o plástico ou mesmo o ar.


 Pergunta 2
No experimento de Ørsted, conforme figura, uma bússola foi colocada próxima a um condutor elétrico,
apresentando um comportamento específico quando uma corrente elétrica circulava pelo fio. Nesse caso, a
agulha deixava de apontar no sentido norte-sul para:

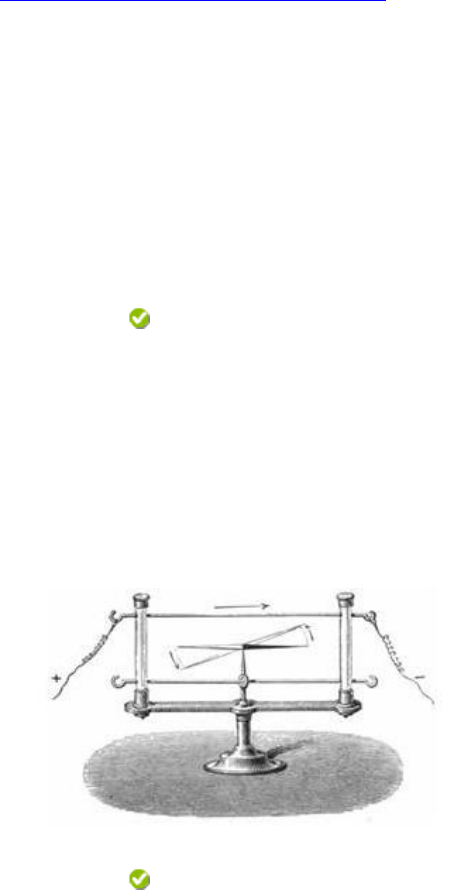

Experimento de Ørsted. Fonte: http://tinyurl.com/28a5fws7

Respostas: a. Ficar perpendicular ao fio, voltando à posição original quando a corrente era desligada.
 b. Ficar perpendicular ao fio, permanecendo assim quando a corrente era desligada.

c. Ficar em ângulo de 90º em relação ao fio, voltando à posição original quando a corrente era
desligada.

d. Ficar em ângulo de 90º em relação ao fio, permanecendo assim quando a corrente era
desligada.
 e. Ficar em constante rotação, parando quando a corrente era desligada.


Comentário
da
resposta:
Resposta: A
Comentário: A alternativa correta é a A, uma vez que Ørsted demonstrou que, ao circular uma
corrente elétrica pelo condutor, a agulha da bússola deixava de apontar no sentido norte-sul,
colocando-se perpendicular ao fio, e voltando à posição original uma vez desligada a corrente.
 Pergunta 3
Sobre os indutores, considere as seguintes asserções:
I. Eles são fabricados enrolando-se diversas voltas de fio sobre uma forma.
II. A forma do indutor não deve ser feita de material ferromagnético.
III. O indutor é um componente passivo.
Escolha a alternativa que contenha a(s) asserção(ões) correta(s):

Respostas: a. I, apenas.
 b. II, apenas.
 c. I e II, apenas.

https://ava.ead.unip.br/webapps/blackboard/execute/courseMain?course_id=_346907_1
 d. I e III, apenas.
 e. II e III, apenas.
Comentário da
resposta:
Resposta: D
Comentário: A alternativa correta é a D. As asserções corretas são apenas a I e a III, estando
a II incorreta, uma vez que o núcleo do indutor pode ser feito tanto de materiais não
ferromagnéticos como também de materiais ferromagnéticos, que aumentam sua indutância
final.

 Pergunta 4
Sobre o valor final de indutância de uma bobina, considere as seguintes asserções:

I - Quanto mais voltas de fio uma bobina possuir, maior será seu valor de indutância.
II - Quanto maior o diâmetro da circunferência da bobina, maior a sua indutância.
II - Caso a bobina possua um núcleo de material magnético, sua indutância será ainda maior.

Está(ão) incorreta(s) a(s) alterativa(s):

Respostas: a. I, apenas.
 b. II, apenas.
 c. I e III, apenas.
 d. I e II, apenas.
 e. Nenhuma das alternativas anteriores está incorreta.
Comentário da
resposta:
Resposta: E
Comentário: Nenhuma das alternativas está incorreta, uma vez que o valor da indutância de
uma bobina será proporcionalmente maior quanto maior for a sua quantidade de espiras, sua
circunferência e a presença de um núcleo magnético.


 Pergunta 5
Ela é a unidade de medida designada pelo Sistema Internacional de Unidades (SI) para a indutância. Estamos
definindo:

Respostas: a. Farad.
 b. Henry.
 c. Ohm.
 d. Coulomb.
 e. Joule.
Comentário da
resposta:
Resposta: B
Comentário: A resposta correta é a B, uma vez que o henry é a unidade de medidas
adotada pelo Sistema Internacional para a indutância.


 Pergunta 6
Sobre a reatância indutiva, considere as asserções a seguir:

I - Todos os indutores possuem a capacidade de se comportar como um resistor quando submetidos a uma
corrente alternada.
II - O valor da reatância indutiva é dado tanto pelo valor do capacitor utilizado quanto pela frequência da
corrente alternada a ele aplicada.
III - A reatância indutiva é medida em farads.

Escolha a alternativa que contenha a(s) asserção(ões) correta(s):

Respostas: a. I, apenas.
 b. II, apenas.

 c. I e II, apenas.
 d. I e III, apenas.
 e. II e III, apenas.
Comentário da
resposta:
Resposta: C
Comentário: Apenas as asserções I e II estão corretas. A III está incorreta porque a
unidade de medida para a reatância capacitiva é em ohms, e não em farads.

 Pergunta 7
Sobre os materiais utilizados nos núcleos dos indutores, considere o conjunto de asserções abaixo:

I - Indutores com a presença de um núcleo de material ferromagnético são usualmente denominados como
“núcleo de ar”.
II - O uso de núcleos de ferro permite indutores de valores menores, mas que não se comportam muito bem em
frequências mais altas.
III - O ferrite é um material feito da mistura do pó de ferro com resina epóxi ou cerâmica, juntamente a outros
aditivos, que o permite construir indutores para altas frequências.

Escolha a alternativa que contenha a(s) asserção(ões) correta(s):

Respostas: a. I, apenas.
 b. II, apenas.
 c. III, apenas.
 d. I e III, apenas.
 e. Nenhuma das asserções acima está correta.
Comentário da
resposta:
Resposta: C
Comentário: Apenas a asserção III está correta. A asserção I está incorreta porque os
indutores com núcleo “de ar” são aqueles que não possuem um material ferromagnético, e a
asserção II está incorreta porque o uso de núcleo de ferro permite indutâncias maiores,
embora não alcance frequências altas.


 Pergunta 8
Considere uma associação de três indutores em série, com valores de 100uH, 220uH e 470uH (micro-henries).
Qual será o valor final da indutância equivalente?

Respostas: a. 80uH.
 b. 180uH.
 c. 330uH.
 d. 790uH.
 e. 820uH.
Comentário da
resposta:
Resposta: D
Comentário: Como os indutores estão associados em série, o resultado da indutância
equivalente pode ser obtido mediante a simples soma dos valores associados, conforme a
fórmula Leq = L1 + L2 + L3, que neste caso será igual a Leq = 100uH + 220uH + 470uH =
790uH.


 Pergunta 9
Sobre as características dos transformadores, considere a relação asserção/razão apresentada a seguir:
I. O transformador é um componente que trabalha apenas em corrente alternada.

PORQUE

II. Apenas existirá o fenômeno da transformação de energia (de elétrica em magnética e novamente para
elétrica) na presença de uma variação de corrente elétrica.

Respostas: a. Ambas as asserções estão corretas e a segunda justifica a primeira.
 b. Ambas as asserções estão corretas e a segunda não justifica a primeira.
 c. Apenas a primeira asserção está correta.
 d. Apenas a segunda asserção está correta.
 e. Nenhuma das asserções acima está correta.
Comentário da
resposta:
Resposta: A
Comentário: Ambas as asserções estão corretas, uma vez que o transformador apenas irá
funcionar da forma esperada quando em corrente alternada, uma vez que o fenômeno da
transformação de energia entre os enrolamentos e o núcleo apenas existirá quando houver
também uma variação de corrente, o que estabelece a relação causal entre as asserções I e II.


 Pergunta 10
 Ele é um filtro que se comporta de forma similar a um passa-baixo, mas que possui características de alta
impedância tanto na entrada quanto na saída. Possui um desenho que faz analogia a uma certa letra grega, que
lhe dá nome. É muito utilizado em fontes de alimentação e como supressor de harmônicos. Estamos definindo:

Respostas:a. Passa-alto.
 b. Passa-baixo.
 c. Filtro trap.
 d. Filtro Pi.
 e. Filtro T.
Comentário da
resposta:
Resposta: D
Comentário: A resposta correta é a D, uma vez que o único filtro que se comporta como um
passa-baixo e que possui um desenho que lembra uma letra grega é o filtro Pi, muito usado
em fontes de alimentação.





ATIVIDADE TELEAULA I

 Pergunta 1
A capacidade de um indutor produzir, a partir de uma corrente circulante por ele, um campo magnético é
chamada indutância. Considerando-se os conteúdos aprendidos até aqui, qual a unidade de medida para essa
grandeza?

Respostas: a. Ohm.
 b. Farad.
 c. Gauss.
 d. Henry.
 e. Hertz.


 Pergunta 2
 Considerando o conteúdo estudado há pouco, considere que temos dois indutores associados em série, com
valores de 330 e 270 micro-henries. Qual será o valor da indutância equivalente?

Respostas: a. 470 mH.
 b. 220 mH.
 c. 600 mH.

 d. 640 mH.
 e. 620 mH.

 Pergunta 3
A respeito dos filtros, os valores de quais componentes determinam os parâmetros das frequências que serão
atenuadas ou destacadas?

Respostas: a. Dos capacitores e dos indutores.
 b. Apenas dos capacitores.
 c. Apenas dos indutores.
 d. Dos indutores e dos resistores.
 e. Apenas dos resistores.


 Pergunta 4
 Considere um relê com um par de contatos tipo normalmente fechado e normalmente aberto, além do contato
comum. Se a bobina estiver energizada, qual será o contato que estará ligado ao comum?

Respostas: a. Normalmente fechado.
 b. Normalmente aberto.
 c. Ambos.
 d. Nenhum contato.
 e. A bobina precisa estar desligada para que haja conexão com o contato comum.
