MECÂNICA DOS FLUIDOS
ATIVIDADE 04 – FORÇA HIDROSTÁTICA SOBRE SUPERFÍCIE PLANA – MÉTODO DA
FÓRMULA
PROF. ME. CÍNTIA MENEZES

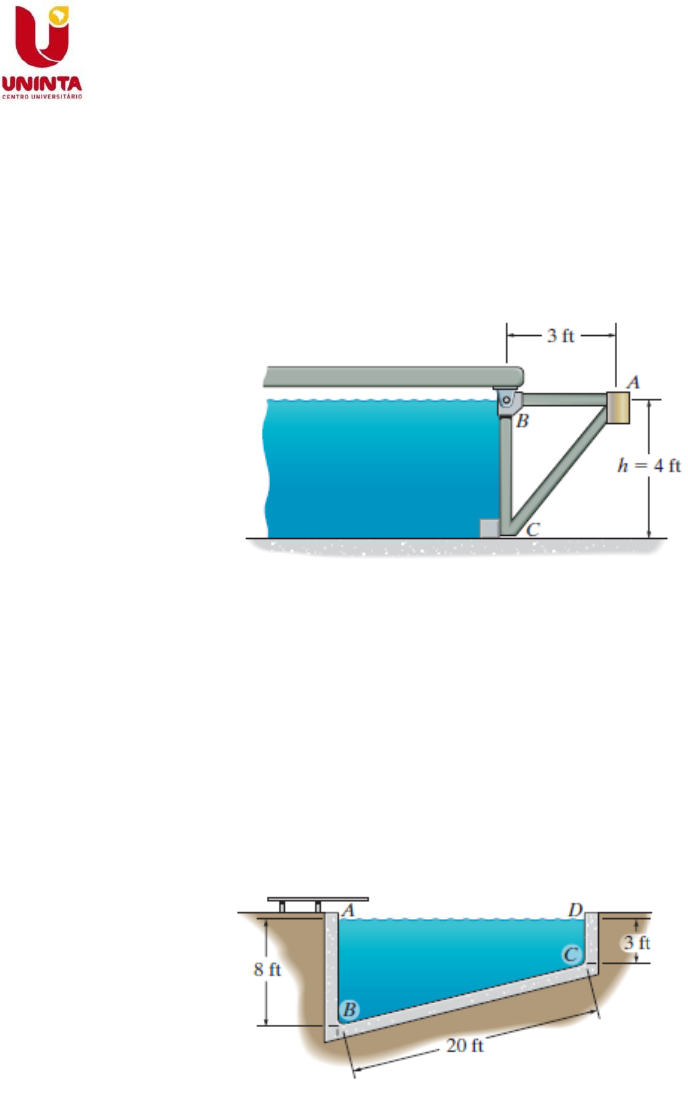

1. Determine o peso do bloco A se a comporta retangular BC começar a abrir quando o
nível da água atingir o topo o canal, h = 4 pés. A comporta possui uma largura de 2 pés.
Há um bloco de parada liso em C.


Gabarito: WA = 887 lb

2. Uma piscina tem uma largura de 12 pés e um perfil lateral conforme mostra a figura.
Determine a força resultante que a pressão d’água exerce sobre as paredes AB e DC e
no fundo BC.

Gabarito: FAB = 24,0 kip
FDC = 3,37 kip
FBC = 82,4 kip

3. Determine a posição d do pino na comporta retangular de 3 pés de largura de modo que
comece a girar no sentido horário (aberta) quando a água residual atingir uma altura h
= 10 pés. Qual é a força resultante que atua sobre a comporta? Use o método da fórmula.

Gabarito: FR = 1,98 kip
d = 1,62 ft

4. O tanque de decantação afunilado está cheio de óleo. Determine a força resultante que
o óleo exerce sobre a placa trapezoidal de saída para limpeza em sua extremidade. A
que altura a partir do topo do tanque essa força atua sobre a placa? Use o método da
fórmula. Considere ρo = 900 kg/m
3.

Gabarito: FR = 72,8 kN
yP = 3,20 m
1,5 m

5. O álcool etílico é bombeado para o tanque, que possui a forma de uma pirâmide com
quatro lados. Quando o tanque estiver completamente cheio, determine a força
resultante que atua em cada lado e seu local medido a partir do topo A ao longo da
lateral. Use o método da fórmula. ρae = 789 kg/m
3.

Gabarito: FR = 390 kN
yP = 4,74 m

6. As placas de acesso no tanque de contenção industrial são aparafusadas quando o
tanque está cheio de óleo vegetal, conforme mostrado. Determine a força resultante que
esse líquido exerce sobre a placa B e seu local, medido a partir do fundo do tanque. Use
o método da fórmula. ρo𝜐 = 932 kg/m3

Gabarito: FR = 40,4 kN
d = 2,44 m

7. O caminhão-tanque está com água até a metade. Determine a magnitude da força
resultante sobre a placa elíptica na traseira do tanque e o local do centro de pressão,
medido a partir do eixo x. Resolva o problema usando o método de fórmula. Dica: o
centróide de uma semielipse medida a partir do eixo x é �̅� =
4𝑏
3𝜋
.

Gabarito: FR = 3,68 kN
yP = 442 mm

8. O tanque de lavagem aberto está cheio até o topo com álcool butílico, um solvente
industrial. Determine a magnitude da força resultante sobre a placa ABCD na
extremidade e o local do centro de pressão, medido a partir de AB. Resolva o problema
usando o método da fórmula. Considere γab = 50,1 lb/pés
3.

Gabarito: FR = 752 lb
yP = 1,80 ft
