Aluno (a): Diego José Frey Data:10/ 01/2024
Atividade de Pesquisa NOTA:




INSTRUÇÕES:
 Esta Avaliação de pesquisa vale 10 (dez) pontos.
 Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
 Ao terminar grave o arquivo com o nome Avaliação de Pesquisa 01 (nome do aluno).
 Envie o arquivo pelo sistema.
ATIVIDADE DEVE SER REALIZADA NO SIMULADOR EASY.CLP OU CADeSIMU


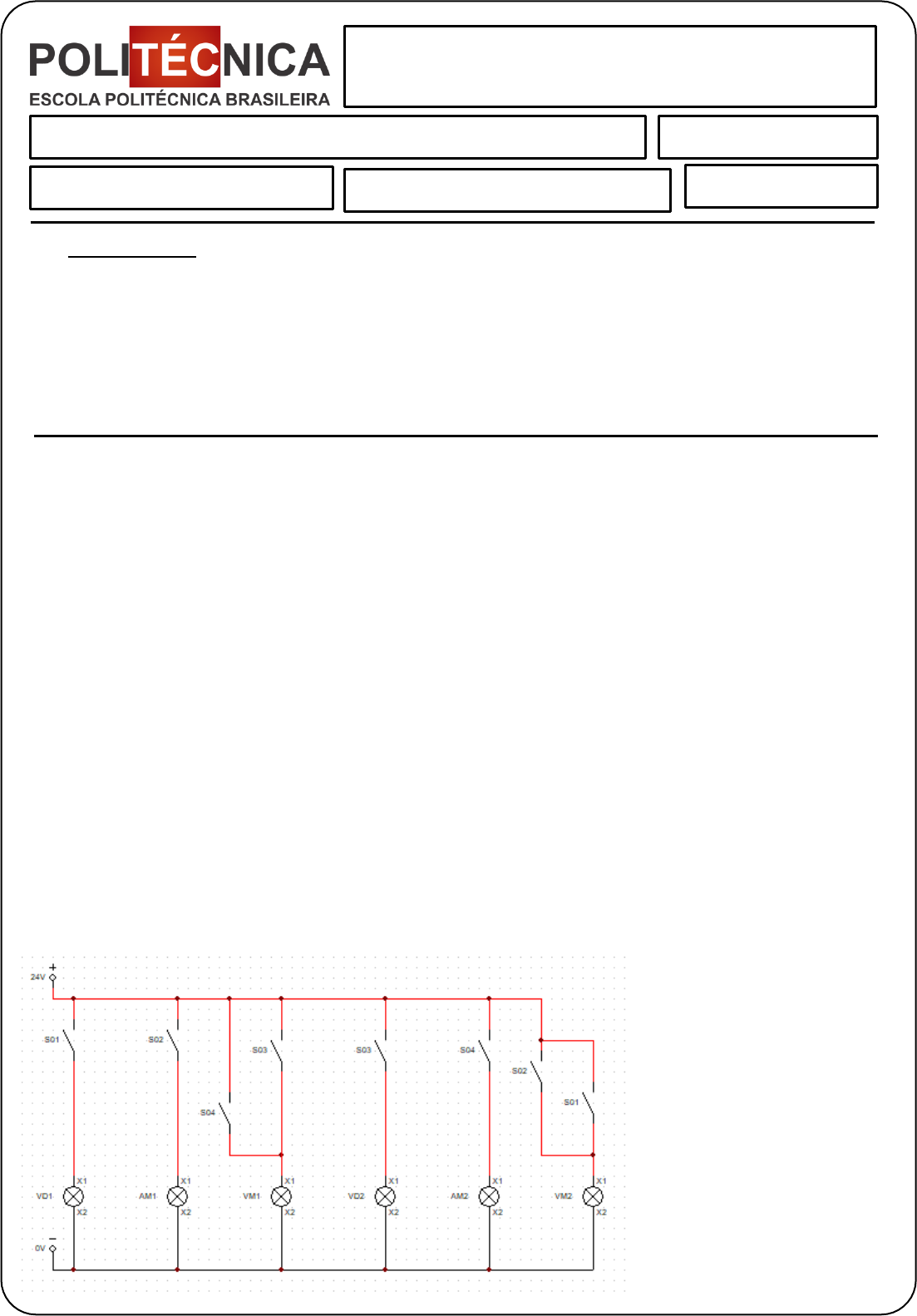

1) Definir um programa em ladder para um semáforo, onde temos os seguintes sinais:
E01 : Ha: habilita circuito,
S01 : VM1: Lâmpada vermelha 01,
S02 : AM1: Lâmpada amarela 01,
S03 : VD1: Lâmpada verde 01,
S04 : VM2: Lâmpada vermelha 02,
S05 : AM2: Lâmpada amarela 02,
S06 : VD2: Lâmpada verde 02.

O algoritmo de controle é o seguinte:
Ligar a lâmpada verde durante 5 segundos;
Ligar a lâmpada vermelha durante 8 segundos;
Ligar a lâmpada amarela durante 3 segundos;
Utilizar a seguinte seqüência: primeiro ligar a lâmpada verde, após tempo de verde, ligar a lâmpada
amarela, após tempo de amarela ligar a lâmpada vermelha. Ao ligar lâmpada vermelha também ligar a
lâmpada verde do outro semáforo.


CLP
