PROJETO DE MECANISMO – ATIVIDADE 2

A Figura 1 mostra uma máquina de transferência de produção que move os
alojamentos da embreagem de uma estação a outra. A plataforma suporta
os alojamentos durante a transferência. Examine cuidadosamente a
configuração dos componentes no mecanismo e, em seguida, responda às
seguintes perguntas para obter informações sobre a operação do
mecanismo.

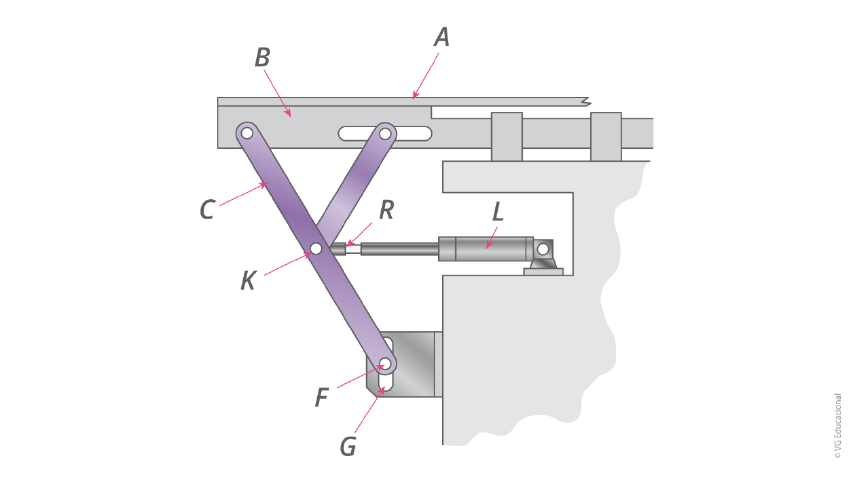

Figura 1 – Mecanismo de transferência de peças
Fonte: Myzska (2012, p. 108).
#PraCegoVer: a figura ilustra um mecanismo composto de vários
componentes, visto lateralmente. As barras e as articulações ou juntas que
formam o mecanismo são denominadas por letras. Uma mesa A é apoiada
sobre uma barra B. A barra B possui ligações com dois elos. Um dos elos é
o elo C, que possui, além da junta em B, que não é identificada, uma junta
K e uma junta F. A junta K está conectada a uma barra não identificada,
que está conectada à barra B e a um ponto R, que é a ponta de um cilindro
pneumático, denominado L. A outra junta F, está acoplada a uma ranhura,
chamada de G, que está disposta verticalmente. O cilindro pneumático L
está fixo na estrutura e disposto horizontalmente.

a. A qual tipo de movimento está restrito a barra B?
b. Que tipo de movimento o elo C realiza quando o cilindro pneumático
L é encurtado?
c. Que tipo de movimento ocorre na junta K quando o cilindro
pneumático L é encurtado?
d. Por que a junta F precisa correr na ranhura G?
e. Qual o propósito deste mecanismo?


RESPOSTAS
a) A barra B está restrita a um movimento de rotação em torno
da junta em B.

b) Quando o cilindro pneumático L é encurtado, o elo C realiza
um movimento de translação em relação à barra B.

c) A junta K realiza um movimento de rotação em torno da
junta em K quando o cilindro pneumático L é encurtado.

d) A junta F precisa correr na ranhura G para permitir um
movimento linear controlado do alojamento da embreagem
ao longo da ranhura.

e) O propósito deste mecanismo é transferir os alojamentos da
embreagem de uma estação para outra de forma controlada,
utilizando o movimento de translação do cilindro
pneumático L e os movimentos de rotação das barras e
juntas. Isso permite o processamento sequencial dos
alojamentos em diferentes estações de produção.
