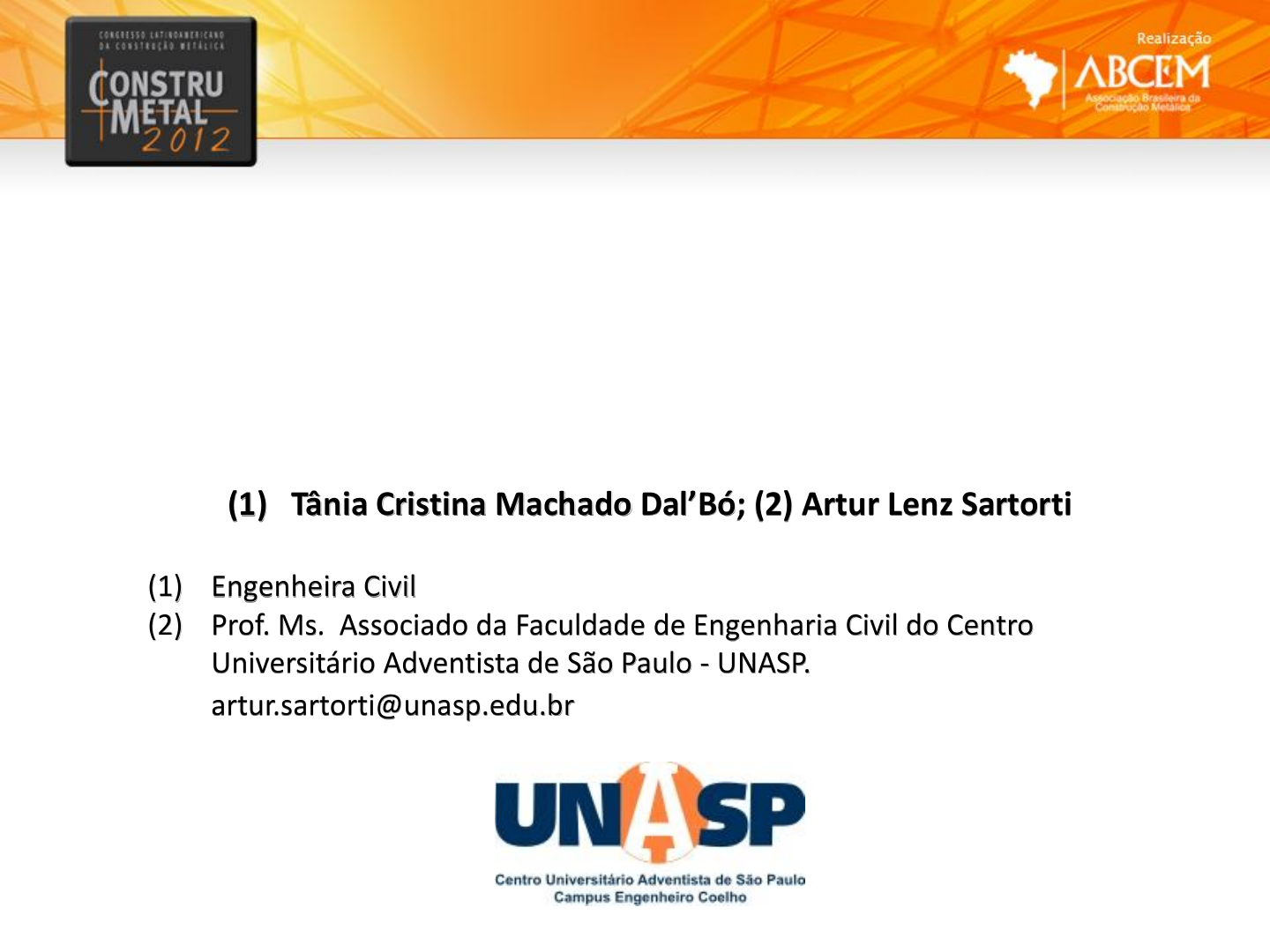

(1) Tânia Cristina Machado Dal’Bó; (2) Artur Lenz Sartorti

(1) Engenheira Civil
(2) Prof. Ms. Associado da Faculdade de Engenharia Civil do Centro
Universitário Adventista de São Paulo - UNASP.
artur.sartorti@unasp.edu.br
Falhas e Patologias nas
Estruturas Metálicas
INTRODUÇÃO
Os problemas existentes em estruturas de aço são
denominados de patologias. As patologias são
decorrentes de diversas causas tais como:
• Movimentação da estrutura provocada por
variações térmicas e higroscópicas;
• Sobrecargas excessivas ou concentração de
tensões;
• Deformabilidade excessiva;
• Corrosão;
• Incêndio.
INTRODUÇÃO
As patologias não têm sua origem concentrada em
fatores isolados.

A origem das patologias pode estar ligada a uma
das etapas da vida útil da estrutura metálica:
• Concepção estrutural;
• Fabricação;
• Montagem;
• Utilização;
• Manutenção.
OBJETIVOS
• Discutir as principais causas e mecanismos de
manifestação das patologias nas estruturas
metálicas;

• Apresetar alguns exemplos reais de patologias
em estruturas metálicas, identificadas em visitas de
campo.

O USO DO AÇO
A produção de aço é um forte indicador do estágio
de desenvolvimento econômico de um país.

O consumo pode aumentar com as seguintes ações:
• Desenvolver tecnologicamente a mão-de-obra;
• Melhorar e ampliar a formação de nível superior de
arquitetos e engenheiros;
• Estabelecer programas de qualidade total;
• Alavancar a capacitação técnica, de produtividade e de
qualidade para pequenos e médios fabricantes de
estruturas metálicas;
• Reduzir a carga tributária sobre o material, de forma a
melhorar sua competitividade.
PATOLOGIA DAS ESTRUTURAS
METÁLICAS
ESTRUTURA = segurança, funcionalidade e
durabilidade.

Principais Causas das Falhas

• Falhas de projeto e de detalhamento;
• Falhas nos processos e detalhes construtivos;
• Falhas de manutenção ou ausência de
manutenção preventiva;
• Utilização indevida da estrutura.
DISTRIBUIÇÃO DE FALHAS EM
EDIFICAÇÕES
Cálculo
Detalhamento
Plantas Executivas e
Construtivas
Plantas de Montagem
Erros de re-orientação
Modificações do projeto
Não cumprimento de normas
Falta de definição do projeto
Modificações nos materiais
Fonte: MESEGUER, A. G., Controle e Garantia da Qualidade na Construção. São Paulo:
SINDUSCON/SP, 1991.
ANÁLISE DAS PATOLOGIAS
As patologias das estruturas podem ser
divididas em três categorias:

Adquiridas: procedentes de atuação
externa;
Transmitidas: Hábitos ou desconhecimento
técnico do pessoal de fabricação ou montagem da
estrutura;
Atávicas: Resultantes de má concepção de
projeto.
EXEMPLOS
Falha no gabarito de furação:
• Problemas de ajuste de furação;
• Erro na montagem da estrutura;
• Furos que não estão previstos no projeto.
Figura 1: Falha no gabarito de
furação
Figura 2: Furos não previstos nos
projetos
Fonte: Pravia; Betinelli, 1998.
EXEMPLOS
Falta de parafusos em conexões:
• Erro de projeto;
• Falta de revisão no projeto.
Figura 3: Falta de parafuso.
Fonte: Pravia; Betinelli, 1998.
EXEMPLOS
Subdimensionamento de peças estruturais:
• Erro de projeto;
• Falta de revisão no projeto.
Figura 4: Flambagem por compressão excessiva.
Fonte: Pravia; Betinelli, 1998.
EXEMPLOS
Incompatibilidade de projetos estruturais de
concreto e metálico:
• Erro de projeto demonstrando falta de interação na equipe
multidisciplinar.
Figura 5: Incompatibilidade.
Fonte: Pravia; Betinelli, 1998.
EXEMPLOS
Falta de concordância em emendas:
• Erro de projeto e/ou de execução.
Figura 6. Não concordância na emenda.
Fonte: Pravia; Betinelli, 1998.
EXEMPLOS
Detalhamentos incompatíveis:
• Erro de projeto e detalhamento.
Figura 6. Não concordância na emenda.
Fonte: Pravia; Betinelli, 1998.
EXEMPLOS
Corrosão:

• Erro de detalhamento;
• Erro de execução;
• Utilização de materiais inadequados;
• Contato do aço com materiais de potencial elétrico
diferente;
• Falta ou ausência de manutenção.
MANUTENÇÃO X RECUPERAÇÃO
• As estruturas atingidas por patologias precisam
de uma recuperação;

• As manutenções facilitam o trabalho e tornam
menos dispendioso as correções;

• Cada sistema tem suas características e seus
cuidados específicos;

• A durabilidade das estruturas depende desses
cuidados com os detalhes no projeto, do nível
de exposição da estrutura e de sua proteção.

PATOLOGIAS EM ESTRUTURAS
METÁLICAS
Exemplos coletados em pesquisa de campo nas cidades de Mogi-Mirim
e Cosmópolis, ambas no estado de São Paulo.
Falta proteção da chuva e sol na estrutura
Provoca: Corrosão
Corrosão nas soldas e corrosão nas
ligações parafusadas.

Provoca: perda de resistência.

PATOLOGIAS EM ESTRUTURAS
METÁLICAS
Erro no detalhamento / execução do projeto e corrosão na solda da
treliça
PATOLOGIAS EM ESTRUTURAS
METÁLICAS
PATOLOGIAS EM ESTRUTURAS
METÁLICAS
Perfis incompatível e corrosão na coluna de sustentação
Deformação de torção por flambagem
Incompatibilidade de projetos estruturais de
concreto e metálico e corrosão nas colunas
de sustentação e treliças
PATOLOGIAS EM ESTRUTURAS
METÁLICAS
Corrosão nas ligações de soldas
Corrosão nas colunas do corrimão
PATOLOGIAS EM ESTRUTURAS
METÁLICAS
CONCLUSÃO
A diminuição da ocorrência patológica requer:

• Projetos com detalhamento mais elaborado;
• Interação com projetistas de outras partes da
estrutura;
• Interação com o pessoal de fabricação e
montagem;
• Escolha de materiais eficientes;
• Atualização profissional constante;
• Manutenção preventiva.
CONCLUSÃO
Conclui-se ainda que o estudo das
patologias nas estruturas metálicas necessita
ser tratado de forma mais acurada,
sistematizando os dados coletados através de
inspeções visuais para manter um controle
maior sobre o desenvolvimento das patologias
e suas causas.
