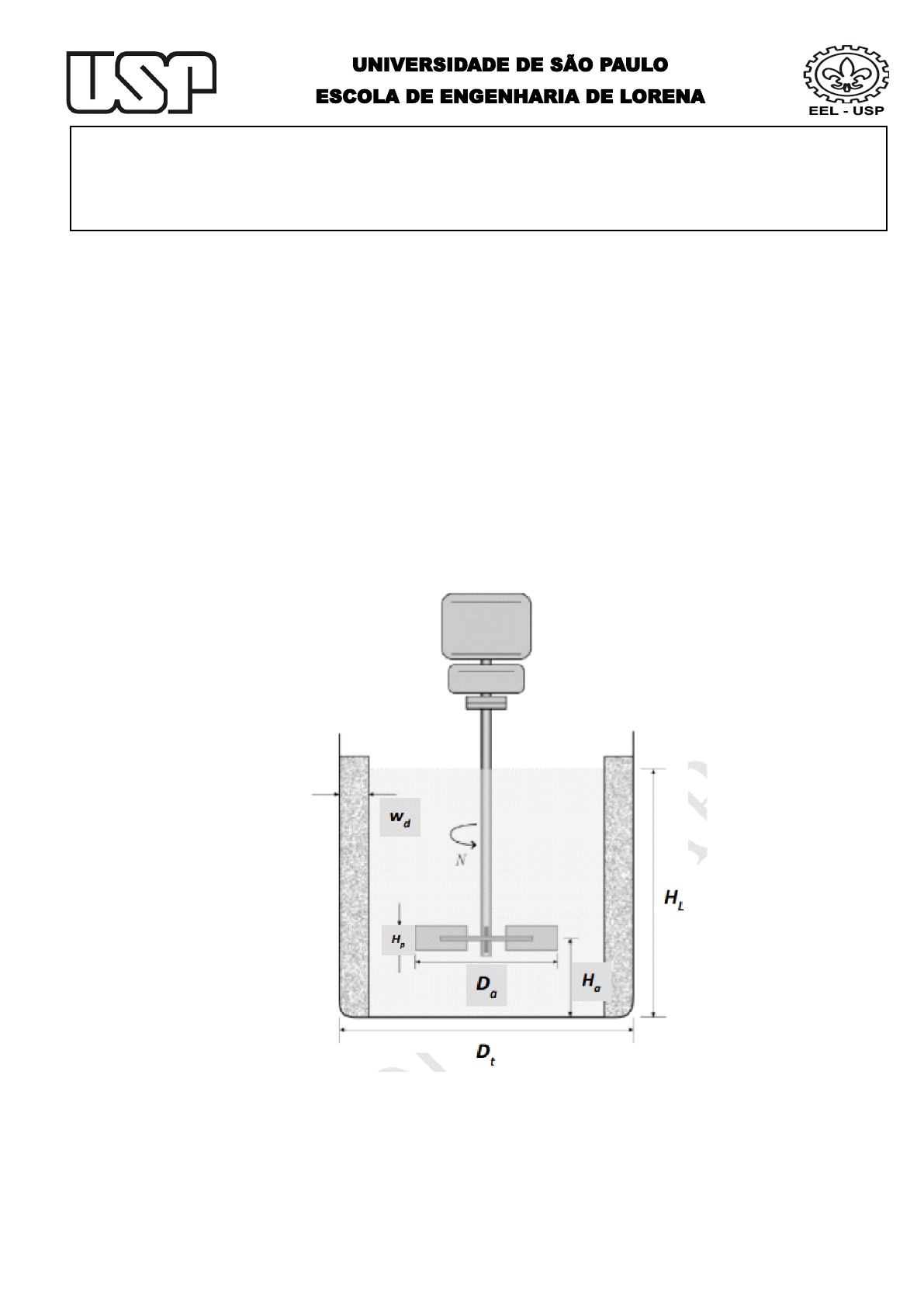

UNIVERSIDADE DE SÃO PAULO ESCOLA DE ENGENHARIA DE LORENA LOQ4062 -LABORATÓRIO DE ENGENHARIA III Prof. Lívia Chaguri e Carvalho EXPERIMENTO AGITAÇÃO E MISTURA OBJETIVOS: - Determinar: configuração geométricas do tanque. O tanque é padrão? - Determinar a potência do sistema de agitação. - Determinar a potência elétrica do motor. - Comparar a frequência rotacional medida experimentalmente com a frequência rotacional obtida através de equação. EQUIPAMENTO: Sistema de Agitação e Mistura Roteiro de LEQ III – Agitação e Mistura 2 PROCEDIMENTOS: Operação Sistema de Agitação e Mistura Tanque de agitação – medir dimensões: Dt (diâmetro do tanque) cm para m Ht (altura do tanque) HL (altura do líquido) Ha (altura do agitador até a base do tanque) Da (diâmetro do agitador) wD (largura do defletor) colocar 4 defletores Hp (lagura do agitador) Medir a frequência rotacional do impulsor (tacômetro) Medir: Temperatura, encontrar ρ (kg/m3) e µ (Pa.s) Particulado: demonstrativo de fluxo e agitação Fluido: água DADOS EXPERIMENTAIS: Fluido T (ºC) ρ (kg/m3) µ (Pa.s) Água Tipo Agitador Número de pás Da (m) Hp (m) Ha (m) Tanque Dimensões Dt (m) Ht (m) HL (m) wD (m) N (rpm) CÁLCULOS 1. Determinar dimensões geométricas do tanque, as relações geométricas são padrões? 2. Calcular número de Reynolds; Roteiro de LEQ III – Agitação e Mistura 3 3. Gráfico correspondente encontrar NPo; 4. Verificar a necessidade de aplicar um fator de correção; 5. Calcular a potência de agitação; 6. Fazer o aumento de escala (supor aumento de dimensão ou no volume do tanque de agitação e mistura; 7. Comparar a frequência rotacional medida experimentalmente com a teórica, obtida de equação de tempo de mistura.
