1. SIMBOLOGIA E NORMAS TÉCNICAS ABNT DE
COMPONENTES ELETRÔNICOS


O uso de símbolos gráficos em desenhos de esquemas elétricos serve
para representar os componentes, os equipamentos, as relações entre estes e
os efeitos físicos que integram o funcionamento completo ou parcial dos
mesmo.
Os símbolos gráficos de circuitos elétricos são usados geralmente em
projetos de instalações prediais, industriais e placas eletrônicas ou em qualquer
aplicação elétrica que precise de uma esquematização através de gráficos.
As tabelas a seguir mostram exemplos de símbolos utilizados em
desenhos técnicos relacionado a diagramas de circuitos eletroeletrônicos ou na
esquematização de projetos de circuitos eletrônicos. Os símbolos gráficos são
estabelecidos pelas normas (NBRs) da ABNT, sendo mais específico a ABNT
NBR – 5280:1983 que trata de símbolos literais de identificação de elementos
de circuito. [ 1 ]

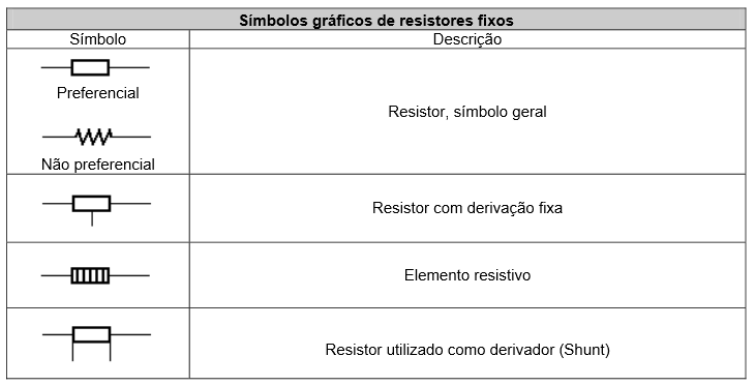

Quadro 1: Símbolos gráficos de resistores e suas variações
Fonte: [ 1 ]









10














Quadro 2: Símbolos gráficos de potenciômetros e suas variações
Fonte: [ 1 ]













Quadro 3: Símbolos gráficos de potenciômetros e suas variações
Fonte: [ 1 ]



















Quadro 4: Símbolos gráficos de capacitores
Fonte: [ 1 ]
11

 Quadro 5: Símbolos gráficos de capacitores variáveis e seus modelos
 Fonte: [ 1 ]
: Símbolos gráficos de capacitores

























12















Quadro 6: Símbolos gráficos de indutores
Fonte: [ 1 ]
































Quadro 7: Símbolos gráficos de diodos
Fonte: [ 1 ]

13




















































14














Quadro 8: Símbolos gráficos de tiristores
Fonte: [ 1 ]





































Quadro 9: Símbolos gráficos de transistores
Fonte: [ 1 ]
15














Quadro 10: Símbolos gráficos de transistores FET e unipolares
Fonte: [ 1 ]


16

Quadro 11: Símbolos gráficos de Fotosensores e Maagnetosensores
Fonte: [ 1 ]
Quadro 12: Símbolos gráficos de portas lógicas
Fonte: [ 1 ]
17

1.1 SIMBOLOGIA GRÁFICA DE PORTAS LÓGICAS PADRÃO
AMERICANO


A maioria dos softwares que auxiliam na elaboração de desenho
eletrônico utiliza o padrão americano para a simbologia de portas lógicas.
Abaixo temos as referências equivalentes das simbologias utilizadas na norma
ABNT(IEE) com o padrão americano.








































Quadro 13: Símbolos gráficos de portas lógicas padrão americano e ABNT
Fonte: [ 2 ]









18

1.2 SIMBOLOGIA GRÁFICA DE FONTE DE ALIMENTAÇÃO DC E
AC


A seguir temos a simbologia que alimenta os circuitos eletrônicos,
podendo ser DC ( Tensão e corrente contínua ) e ou AC ( Tensão e corrente
alternada ).

A simbologia apresentada abaixo e muito utilizada para representar os
botões seletores de instrumentos de medição eletro eletrônicos, seja
multímetros, amperímetros, voltímetros, osciloscópios, etc.













Figura 01: ( A ) Símbolo de Corrente Alternada; ( B ) Símbolo de Corrente Contínua
Fonte: Próprio Autor


As simbologias de fonte de alimentação DC podem ser representadas
da seguinte forma:














Figura 02: ( A ) Símbolo de Alimentação de Tensão contínua por pilha ou bateria;
( B ) Símbolo de Alimentação de Tensão contínua por pilha ou acumuladores forma 1;
( C ) Símbolo de Alimentação de Tensão contínua por pilha ou acumuladores forma 2;
( D ) Símbolo de Alimentação de Tensão contínua por Fonte DC;
( E ) Símbolo de Alimentação por Corrente contínua DC

Fonte: Próprio Autor





( A ) ( B )
( A ) ( B ) ( C ) ( D ) ( E )
19


As simbologias de fonte de alimentação AC podem ser representadas
da seguinte forma:











Figura 02: ( A ) Símbolo de Alimentação de Tensão Alternada; ( E ) Símbolo de
Alimentação por Corrente Alternada AC
Fonte: Próprio Autor


1.3 OUTROS SÍMBOLOS USADOS NA ELETRÔNICA


Há outros vários símbolos utilizados pra representar um esquema
eletrônico que não constam nas tabelas acima, símbolos esses que são
chaves, botoeiras, interruptores etc.
Abaixo segue alguns desses símbolos gráficos:























( A ) ( B )
Figura 03: Outros símbolos de componentes de auxilio.
Fonte: [ 3 ]
