Prova Impressa
GABARITO | Avaliação Final (Objetiva) - Individual (Cod.:691418)
Peso da Avaliação 3,00
Prova 36634461
Qtd. de Questões 10
Acertos/Erros 10/0
Nota 10,00

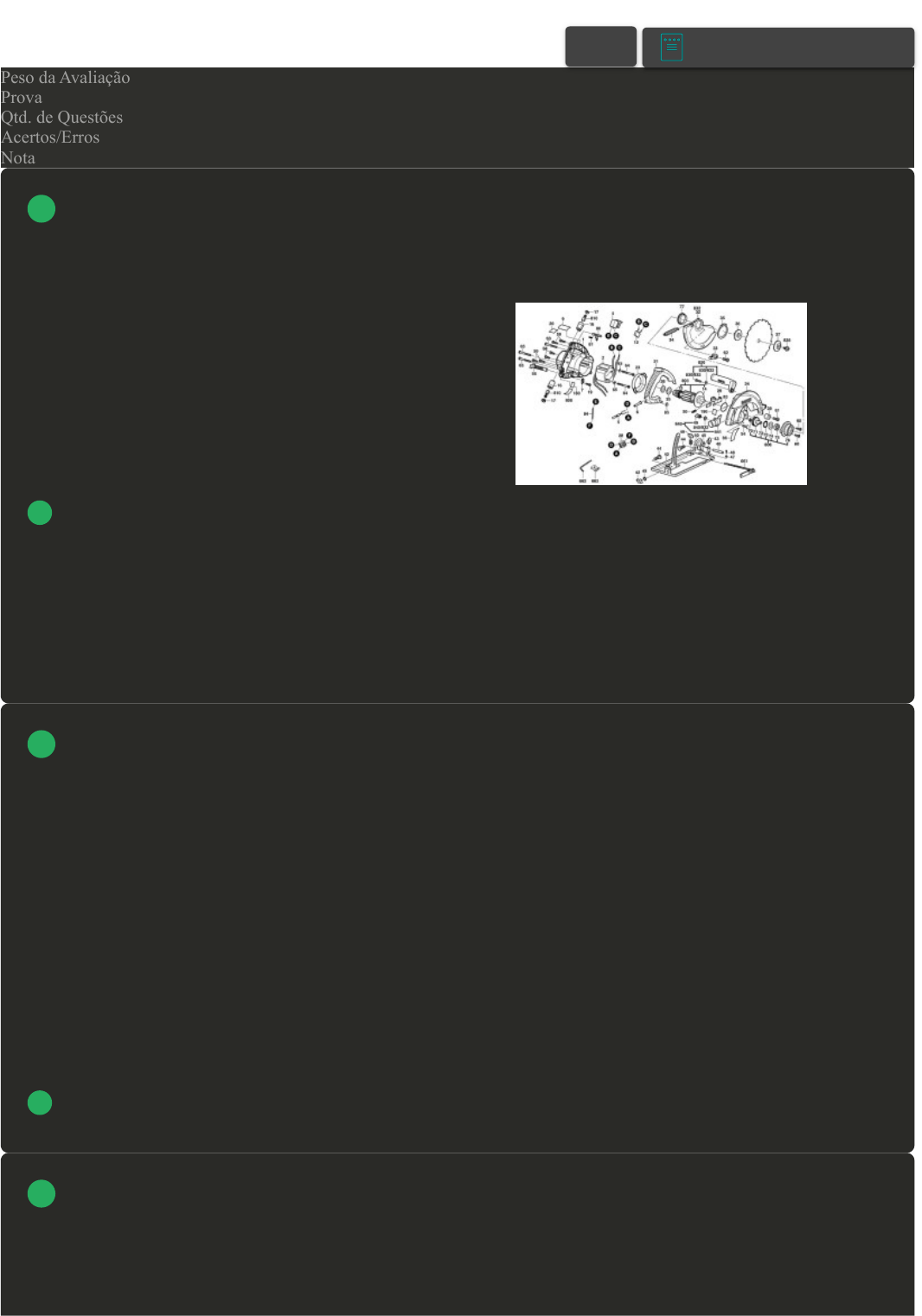

A figura a seguir mostra uma serra circular, demonstrada através de um tipo de vista utilizada comumente para
facilitar a montagem de peças, mostrando o posicionamento de cada uma delas no conjunto. Quanto ao tipo de desenhos
que consta nesta figura, assinale a alternativa CORRETA:
FONTE DA IMAGEM: https://www.megaferramentas.com.br/pecas-e-vista-explodida/vista-explodida-pecas-p-serra-
circular-bosch-gks-190-3601e23xe0-220v. Acesso em: 14 jun. 2019.
A Desenho de montagem em perspectiva com vista explodida.
B Desenho de montagem em perspectiva em corte total.
C Desenho de montagem em corte total.
D Desenho de montagem em perspectiva.
O uso de tolerâncias geométricas no desenho técnico implica restrições de projeto que afetarão várias das etapas
subsequentes, afetando o projeto todo. Com base nas tolerâncias geométricas, classifique V para as opções verdadeiras e
F para as falsas:
( ) Complicam o processo de controle de qualidade.
( ) Deve ser utilizada para todas as cotas, quando possível.
( ) É necessária para a montagem de peças possa ser realizada.
( ) Podem afetar a escolha dos métodos de fabricação.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B V - F - V - V.
C V - F - F - F.
D F - F - V - V.
O quadro anexo apresenta uma relação entre o nível de rugosidade de uma peça com o tipo de usinagem utilizado
na sua fabricação. Com base neste quadro, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A rugosidade é geralmente maior no processo de brochamento do que no plainamento.
( ) As fresas possuem bastante variação no acabamento, podendo ser piores do que as serras ou tão boas quanto as
retíficas.
 VOLTAR
A+ Alterar modo de visualização
1
2
3
17/04/2024, 17:57 Avaliação Final (Objetiva) - Individual
about:blank 2/5
( ) As serras costumam gerar acabamento melhor do que as furadeiras.
( ) Os processos de polir e lapidar estão entre os que possuem a melhor qualidade superficial.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE DA IMAGEM: CATAPAN, Márcio F. Apostila de desenho mecânico 1: III Parte. Curitiba: Universidade
Federal do Paraná, 2013.
A F - F - V - V.
B V - V - F - F.
C F - V - F - V.
D V - F - V - F.
A figura a seguir contém um exemplo do símbolo de soldagem, utilizado para indicar a presença deste processo
em desenhos técnicos. Esta indicação possui várias partes, indicadas pelos números na figura. Quanto ao desenho das
juntas de solda, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A flecha (1) indica a posição de término da solda.
( ) A linha de identificação (2b) nem sempre é necessária.
( ) A linha de referência serve para indicar o tipo de chanfro.
( ) O símbolo de soldagem (3) indica o acabamento da solda.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE: SILVA, A.; RIBEIRO, C. T.; DIAS, J.; SOUSA, L. Desenho técnico moderno. 4. ed. Rio de Janeiro: LTC,
2006.
A F - V - F - V.
B F - F - V - V.
C V - V - F - F.
D V - F - V - F.
4
17/04/2024, 17:57 Avaliação Final (Objetiva) - Individual
about:blank 3/5
A matriz para a definição de solução é uma matriz utilizada para comparar soluções de projeto propostas, levando
em conta a importância de cada critério de projeto, permitindo a escolha da solução mais apropriada. A tabela a seguir
contém uma matriz para definição de solução criada para avaliar quatro propostas de um certo projeto. Com base na
análise desta matriz, determine qual proposta está mais adequada aos critérios estabelecidos e assinale a alternativa
CORRETA:
A Proposta 4.
B Proposta 1.
C Proposta 2.
D Proposta 3.
A soldagem é um processo aplicado a peças mecânicas, permitindo a sua construção ou manutenção, realizado em
diversos setores da indústria. É um processo relativamente simples e, por consequência, barato. Quanto ao processo de
soldagem, classifique V para as opções verdadeiras e F para as falsas:

( ) É efetuado através da fusão do material.
( ) É geralmente realizado a frio.
( ) É um processo inventado nos tempos modernos.
( ) Faz a união permanente de peças, não permitindo desmontagem.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F - V.
B F - F - V - V.
C F - V - V - F.
D V - V - F - F.
O desenho técnico é uma ferramenta de engenharia que permite que engenheiros comuniquem suas ideias de
forma clara e eficiente. Esta ferramenta pode conter uma variedade de informações necessárias para produção das peças
desenhadas nele. Com base nas informações que podem ser parte do desenho técnico, classifique V para as opções
verdadeiras e F para as falsas:
( ) Material da peça.
( ) Preço de venda.
( ) Tolerâncias dimensionais.
( ) Localidade de fabricação.
( ) Acabamentos superficiais.
Assinale a alternativa que apresenta a sequência CORRETA:
5
6
7
17/04/2024, 17:57 Avaliação Final (Objetiva) - Individual
about:blank 4/5
A F - V - F - F - V.
B V - F - V - F - V.
C V - F - F - V - F.
D F - F - V - V - V.
A rosca é um elemento essencial presente em parafusos, porcas e similares elementos, sendo utilizados para
garantir uma fixação segura entre peças. Estes elementos têm suas características especificadas em norma, com as
roscas cilíndricas de perfil triangular sendo definidas pela norma ISO 5408:1983. Com relação aos elementos das roscas
e a sua definição, associe os itens, utilizando o código a seguir:
I- Cava da rosca.
II- Flancos de rosca.
III- Rosca fêmea.
IV- Rosca macho.
( ) Rosca interna de um furo.
( ) Rosca sobre um eixo.
( ) Superfície gerada pela linha de fundo.
( ) Superfície lateral gerada pelas linhas de flanco.
Assinale a alternativa que apresenta a sequência CORRETA:
A III - IV - I - II.
B II - I - III - IV.
C I - IV - II - III.
D IV - II - III - I.
Para montagem de conjuntos de peças, é comum utilizar um desenho de forma diferente do utilizado para peças
individuais. O desenho de conjunto contém certas características únicas a este. Com base neste tipo de desenho, analise
as sentenças a seguir:
I- O desenho de conjunto possui todas as peças numeradas.
II- Ao lado de cada peça, deve constar a informação do acabamento.
III- Este substitui o desenho de peças individuais, que não precisa ser feito.
Assinale a alternativa CORRETA:
A Somente a sentença II está correta.
B Somente a sentença I está correta.
C Somente a sentença III está correta.
D As sentenças I e II estão corretas.
O desenho de peças é muitas vezes realizado com os processos de fabricação em mente, de forma a minimizar o
número de erros gerados na construção. Existem certas regras que se deve seguir para garantir um desenho fácil de se
interpretar. Com base nesta forma de desenho, classifique V para as opções verdadeiras e F para as falsas:
( ) As cotas no desenho devem ser posicionadas de forma a evitar cálculos na produção.
( ) As informações de acabamento superficial devem estar contidas em um desenho separado.
8
9
10
17/04/2024, 17:57 Avaliação Final (Objetiva) - Individual
about:blank 5/5
( ) As peças para fundição necessitam de dois desenhos, um para fundição e um para usinagem.
( ) Nas peças para usinagem, deve-se realizar todas as cotas a partir de um único lado da peça.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - F.
B F - V - F - V.
C V - F - V - F.
D F - F - V - V.
