6. PERSPECTIVA ISOMÉTRICA
QUESTÃO 6.1

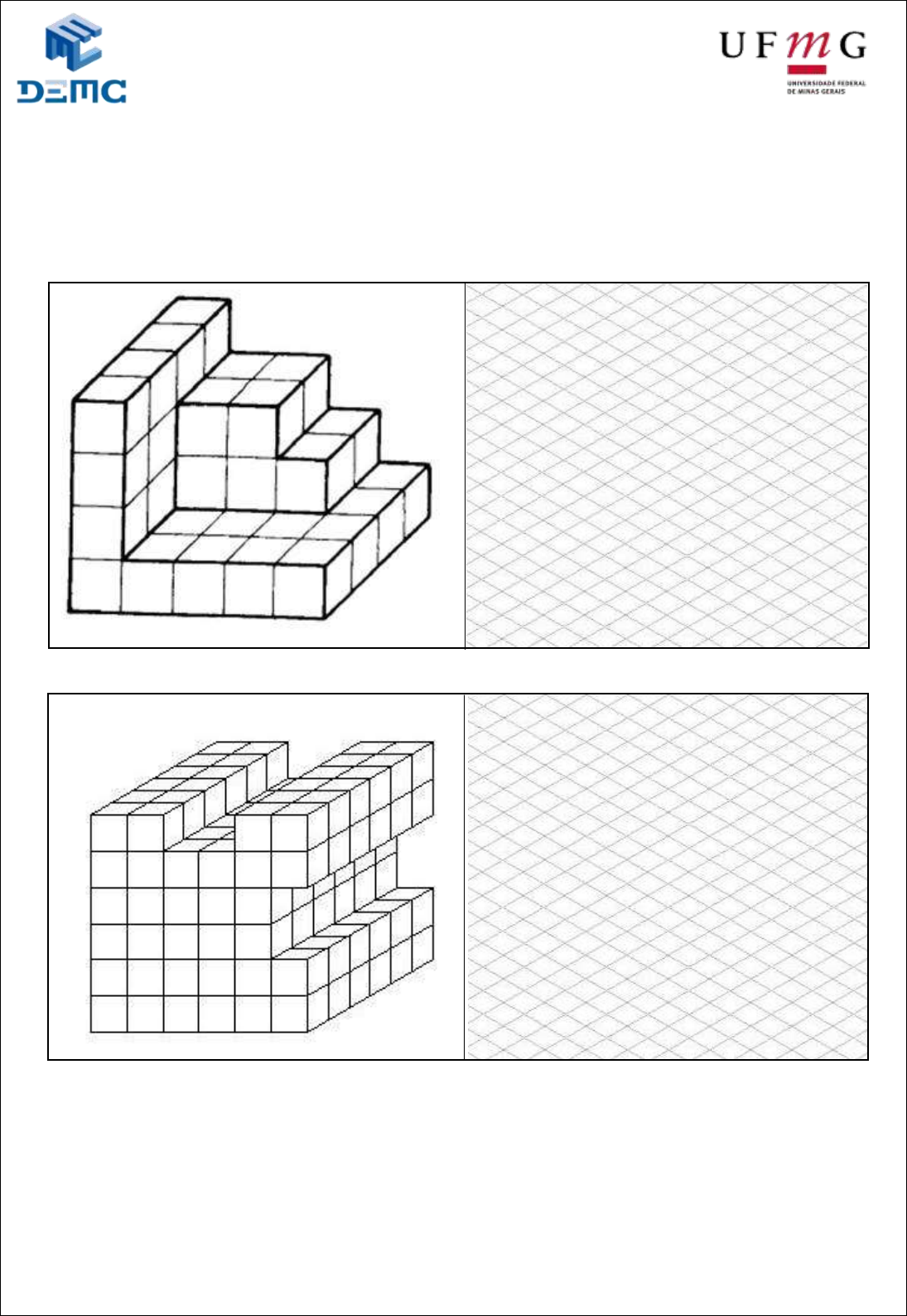

Redesenhar os objetos abaixo utilizando a perspectiva isométrica. cada quadrado representa
5mm.









29
















39


QUESTÃO 8.5
Esboçar na malha quadriculada, as vistas frontal, superior e lateral indicada do objeto a seguir.






























Lateral Esquerda
Lateral Direita


40


































Lateral Direita
Lateral Esquerda
Lateral Direita


41


QUESTÃO 8.6
Esboçar na malha quadriculada, as vistas frontal, superior e lateral esquerda do objeto a seguir.
Além disso, cote o desenho (cada cubo tem 10 cm de lado)































52


QUESTÃO 11.1 (Continuação)
A partir das projeções ortogonais dos objetos em milímetros, fazer e cotar as perspectivas
isométricas, indicando a escala utilizada.






















Objeto 03 Objeto 04















10 10 10 10
5
1
5
1
0
2
0

10 20 10
2
0
1
0
1
0
1
0



53


QUESTÃO 11.2
A partir das projeções ortogonais dos objetos faça a perspectiva isométrica.
