Prévia do material em texto

1-Qual o resultado, em decimal, da operação 11011012 −4𝐴16?
35

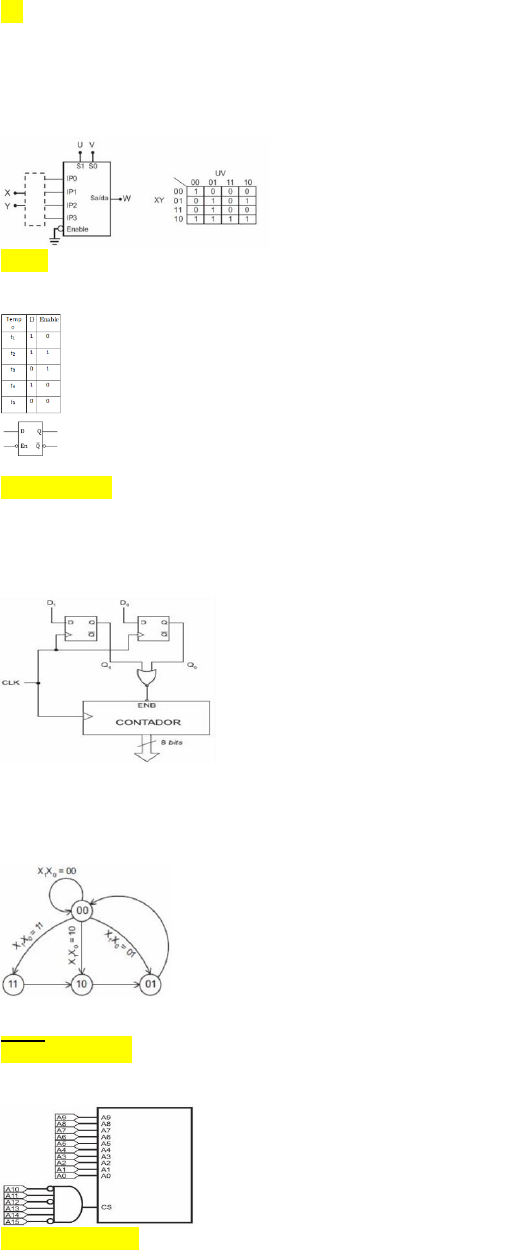

2-A figura, a seguir, ilustra um multiplexador de 4 entradas para 1 saída e o mapa de Karnaugh a ser implementado
para o sinal W através do circuito. Os sinais S1 e S0 são as entradas de controle do integrado, onde S1 representa o
bit mais significativo. O bloco tracejado deverá conter os circuitos que conectarão os sinais de X e Y às entradas do
multiplexador. A fim de reproduzir o mapa de Karnaugh, qual é a expressão booleana do circuito que será conectado
ao pino IP2?

X⊕Y

3-Seja o circuito abaixo com as entradas expressas pela tabela:

A sequência da saída Q de t1 até t5 é:
1, 1, 1, 1 e 0

4-Para as Olimpíadas de 2016 foi encomendado o projeto do circuito de controle de um placar eletrônico para os jogos
de basquete. Tal circuito é apresentado no esquema a seguir, onde o contador de 8 bits armazena o número de pontos
de uma determinada equipe. O contador inicia a partida zerado e é incrementado a cada pulso de clock (CLK), sempre
que estiver com a entrada de enable (ENB) ativa.

O circuito lógico combinacional responsável por produzir os sinais D1 e D0 dos flip-flops recebe como entrada uma
palavra binária de dois bits (X1X0), que representa o número de pontos da cesta que deve ser computado no placar.
Assim, se X1X0 = 10, por exemplo, o contador deverá ser incrementado duas vezes. Dessa forma, o circuito anterior
deverá operar de acordo com o diagrama de estados apresentado a seguir, em que o número dentro de cada círculo
representa o estado Q1Q0 dos flip-flops.

De acordo com o diagrama de estados anterior, a expressão lógica booleana que deve ser empregada para produzir o
sinal de controle D1 é:
𝑄1𝑄0𝑋1 +𝑄1𝑄0

5-A faixa de endereços mapeada pela memória abaixo é:

6800h a 6BFFh





6-A figura ilustra o circuito digital que gera o sinal W a partir dos sinais binários X, Y e Z. A expressão booleana do
sinal W em função de X, Y e Z é:

 𝑋𝑌 + 𝑌𝑍

7-Um determinado sistema digital utiliza oito bits para representar números inteiros e é utilizado o complemento dois
para representar os números negativos. Dados dois números inteiros com sinal, A = 1001 1101 e B = 0010 0111, o
resultado da soma A + B realizada por esse sistema, em decimal, é:
188

8-Qual é o nome do dispositivo representado na figura abaixo:

Flip-flop T

9-A figura a seguir ilustra um contador síncrono de três bits. Inicialmente, o nível lógico das três saídas o circuito, bits
A, B e C, são iguais a zero. Após aplicação e três pulsos e clock, o sinal presente nas saídas do contador na sequência
ABC, será:

101

10-Essa memória pode ser programada uma única vez, mas não possui barramento de endereços, e sim um contador
que vai incrementando o endereço automaticamente conforme os sinais de controle.
O trecho acima se refere a uma memória:
SPROM

11-Considerando que o valor 4734 está na base octal, qual a representação desse número na base 6?
154046

12-A expressão da saída do circuito a seguir, F, é:

𝐹 = 𝐵𝐴





13-A respeito do flip-flop D considere as seguintes afirmações:
I- Se D=𝑸 o flip-flop se comporta como um flip-flop T
II- A saída muda de estado sempre que ocorre o bordo apropriado do sinal de relógio e D=1
III- Pode ser implementado colocando em curto as entradas J e K de um flip-flop JK
Estão corretas:
Nenhuma das afirmações








14-Considerando que os flip-flops da figura comecem zerados, o número de estados que se repetem indefinidamente
é:


3

15-A figura abaixo ilustra as funções dos diferentes terminais de contato de um circuito integrado de memória
semicondutora e a tabela de descrição das funções de cada terminal.

Marque a alternativa que completa corretamente as lacunas assertivas a seguir.
O circuito integrado de memória apresentado possui uma matriz com _________ diferentes posições de memória,
tamanho da palavras de dados de ______ bits, totalizando uma capacidade de armazenamento de
__________________ bits e é uma memória do tipo ___________.
2048 / 8 / 16384 / RAM

16- Considere o circuito representado na figura abaixo, composto de duas portas lógicas, P1 e P2, cada uma com
duas entradas

O arranjo possui a seguinte tabela verdade:

As seguintes portas lógicas, quando posicionadas respectivamente em P1 e P2, atendem à tabela verdade proposta da
seguinte forma:
AND e XOR.

17- Um determinado sistema digital utiliza quatro bits para representar números inteiros. Dados dois números inteiros
sem sinal, A = 1001 e B = 0111, o resultado da soma A + B realizada por esse sistema, em decimal, é:
0

18- No circuito apresentado na figura, os valores de Q nos instantes t1, t2 e t3 são respectivamente:

0, 0 e 1

19- Assinale a alternativa correta:
O multivibrador monoestável tem um estado estável, no qual pode permanecer
indefinidamente.

20- É uma tecnologia que permite construir memórias não voláteis de alta capacidade a um custo relativamente baixo.
Contudo, a quantidade de ciclos de escrita nesse tipo de memória é limitada, permitindo que ela apresente falhas de
funcionamento de acordo com o uso.
A que tipo de memória o trecho acima está se referindo:
FLASH


21-O circuito digital apresentado adiante é empregado no acionamento de uma bomba hidráulica, responsável por
injetar combustível em tanque a uma vazão constante de 30 litros por minuto, enquanto W=0. Quando W=1, nenhum
combustível é bombeado para o tanque. Neste circuito, emprega-se um sinal de clock (CLK) com um período de 10
segundos. Considerando-se que o tanque está inicialmente vazio, e que o contador começa a sua operação com
Y3Y2Y1Y0 = 0000, quantos litros de combustível o tanque terá recebido quando a bomba encerrar sua operação?
50

22-Um determinado sistema digital utiliza seis bits na representação de números inteiros com sinal.Sabendo que é
usado o complemento dois para representar números negativos, o número decimalrepresentado pela sequência
011011 é:
27

23-Contadores são circuitos digitais amplamente utilizados para a manipulação de dados e são construídos a partir da
ligação de flip-flops em cascata. A figura a segu ir mostra umexemplo de contador.

Em relação a contadores digitais, considere as afirmativas a seguir:
I - O contador assíncrono tem um sinal de clock único externo aplicado a todos os estágios ao mesmo tempo.
II - O valor máximo de contagens que um contador que utiliza 4 flip-flops pode atingir é 32.
III - É possível fazer a contagem de valores que não sejam potências de 2 combinando contadores comuns com portas
lógicas conhecidas.
É(são) correta(s) APENAS a(s) afirmativa(s):
III

24- Um engenheiro está projetando um detector de poluição atmosférica e precisa utilizar uma
memória com capacidade de armazenar 27 valores distintos, os quais serão correlacionados
posteriormente a qualidade do ar. O sistema realiza 3 medições diárias (de manhã, à tarde e à
noite) e deve ser capaz de guardar os resultados de pelo menos 1 semana na memória.
Sabendo que o número de posições na memória é sempre uma potência de 2, determine a
capacidade mínima, em bits, da memória a ser utilizada nesse projeto:
160 bits

25- Associe as colunas relacionando o tipo de memória e às respectivas aplicações típicas.
TIPO DE MEMÓRIA APLICAÇÕES TÍPICAS
(1) ROM ( ) Programa de inicialização do computador (BIOS)
(2) RAM ( ) Ao ser desconectada da energia, perde todas as informações armazenadas.
 ( ) É uma memória não volátil
A sequência correta de associação é:
(1); (2); (1)

26- A representação do número 46 do sistema decimal em binário e no código BCD são,respectivamente:
1011102 e 01000110

27- O circuito, a seguir, usa um multiplexador de 4 entradas para 1 saída. A lógica da saída ,em função de e , é:
P+Q

28- Em relação a máquinas de estado, quais das afirmativas a seguir estãocorretas?
I - Em máquinas de estado síncronas a saída só pode variar em momentos específicos determinados pelo
bordoespecificado do relógio.
II - Todos os tipos de flip-flop clássicos podem ser utilizados para compor o banco de memória da máquina deestados
síncrona.
III - No modelo de Moore a saída depende apenas do estado presente.
Apenas II e III.

29- Deseja-se implementar um conversor "série-paralelo" com flip-flops, de modo que se possa armazenar 8 (oito)
bitsrecebidos em série. Para isso, deve-se usar:
8 (oito) Flip-Flops tipo D, acoplados, constituindo um registrador de deslocamento, com a
entrada serialaplicada na entrada D do primeiro Flip-Flop e com o "clock" aplicado a todos eles,
sincronizando os bits deentrada.

30- Uma memória 1024x16 é capaz de armazenar quantos bytes?
2 kilobytes

31- Assinale a alternativa que contém A, B e C, respectivamente, que completam corretamente a tabela abaixo:

Q
n
 , 0 e 0

32- A respeito de um latch considere as seguintes afirmações:
I - Se S= 1 e R= 0 então Q= 0
II - A mudança da saída só pode ocorrer no bordo de subida do sinal do relógio
III - A entrada S R = 11 não deve ser utilizada
Estão corretas:
Apenas a afirmação III

33- Uma função de variáveis lógicas W = f(X, Y, Z) é assim definida com a soma de minitermos:
𝑊 = 𝑋𝑌𝑍 + 𝑋𝑌𝑍 + 𝑋𝑌𝑍 + 𝑋𝑌𝑍 + 𝑋𝑌𝑍 + 𝑋𝑌𝑍
A expressão simplificada de W é:
Y+Z

34- Qual a expressão simplificada do mapa abaixo?

𝐷𝐵 + 𝐶𝐴𝐵 + 𝐶𝐷𝐴𝐵

35- O maior valor decimal que pode ser representado com 12bits utilizando a codificação BCD é:
999

36- A figura abaixo apresenta um circuito formado por portas lógicas. Para este circuito, a expressão lógica de saída
correta é:

Y=A

37- Considerando um concurso onde os candidatos serrão avaliado a partir da combinação das respostas binárias (sim
- 1 ou não - O) à quatro questões (A, B, C, D), construiu-se o seguinte circuito digital para selecionar candidatos.

0111, 1001 e 1011

38- Um determinado sistema digital utiliza oito bits para representar números inteiros e é utilizado o complemento dois
para representar os números negativos. Dados dois números inteiros com sinal, A = 1001 1101 e B = 0010 0111, o
resultado da soma A + B realizada por esse sistema, em decimal, é:
-60

39- Em um codificador de prioridade com 7 bits de entrada, com saídas e entradas ativadas em nível alto, aplica-se a
entrada 001 0110. Qual a saída?
101

40- A seguir temos um contador digital implementado com 4 (quatro) flip-flops tipo JK.

Informe se é verdadeiro (V) ou falso (F) o que se afirma abaixo sobre o contador digital.
( ) É um contador modo 16.
( ) Quando a chave S1 está na posição T (tal como na figura), é um contador modo 13.
( ) Quando a chave S1 está na posição W (posição outra que a da figura), é um contador modo 10.
( ) Além dos estados firmes que definem o modo do contador, esse contador apresenta um estado de transição.
(F); (F); (V); (V)

41- Quantas memórias 1024x1 devem ser associadas para formar uma memóriacom capacidade de armazenar 2
kilobytes, com tamanho de palavra de 8 bits.
16

42- Em informática, memória é um termo genérico utilizado para especificar dispositivos capazes de armazenar dados
ou programas, de forma permanente ou temporária. No que se refere ao uso de energia para manter a informação, as
memórias são comumente classificadas como voláteis e não voláteis. Assinale a alternativa que apresenta SOMENTE
memórias voláteis.
DRAM e SRAM

43- Deseja-se obter um circuito lógico combinacional que realiza a função lógica descrita pelo mapa de Karnaugh.


Entretanto, dispõe-se apenas de circuitos integrados 74HC00 (NAND). Dessa forma, o circuito que realiza a função
lógica descrita no mapa é


44- O circuito representado tem como função o acionamento de uma fechadura pela sequência de senhas digitadas a
partir do teclado.

A fechadura é aberta quando Q2 é igual a 1. Para isso ocorrer, deve-se digitar o primeiro número, que é convertido em
BCD, dar um pulso de clock na entrada ENTER e repetir o processo para o segundo número. O bit D é o mais
significativo (MSB) e bit A o menos significativo (LSB). A sequência de dígitos que deve ser digitada para abrir a
fechadura é:
8 e 5

45- Um contador crescente de 4 bits, com clear e load síncronos, oferece a saída Q
3
Q
2
Q
1
Q
0
. Sabendo-se que o
número em binário 1000 está ligado à sua entrada paralela de carregamento, que a lógica (Q
2
.Q
0
) aciona o load e que
a lógica (Q
3
.Q
1
) aciona o clear, o número de estados da sequência permanente é:
9

46- Marque a alternativa que preenche as lacunas corretamente e em ordem:
I - Nos ________ a saída, em geral, só se modifica em instantes específicos de tempo
II - O sinal de _________ irá colocar a saída Q do flip-flop JK em 0 assim que for ativado
III - Para inverter a saída de um flip-flop JK a entrada JK deve ser _______ .
flip-flops, clear e 11

47- Análise as informações abaixo:
I- Em circuitos combinacionais é necessário saber os estados atual e passado das entradas
para determinar a saída
II- O comportamento do latch SR à entrada SR=11 depende da implementação utilizada
III- A saída do latch D pode ser atualizada a qualquer momento desde que a entrada
habilitadora esteja no nível apropriado
Estão corretas:
Apenas as afirmações II e III

Mais conteúdos dessa disciplina
