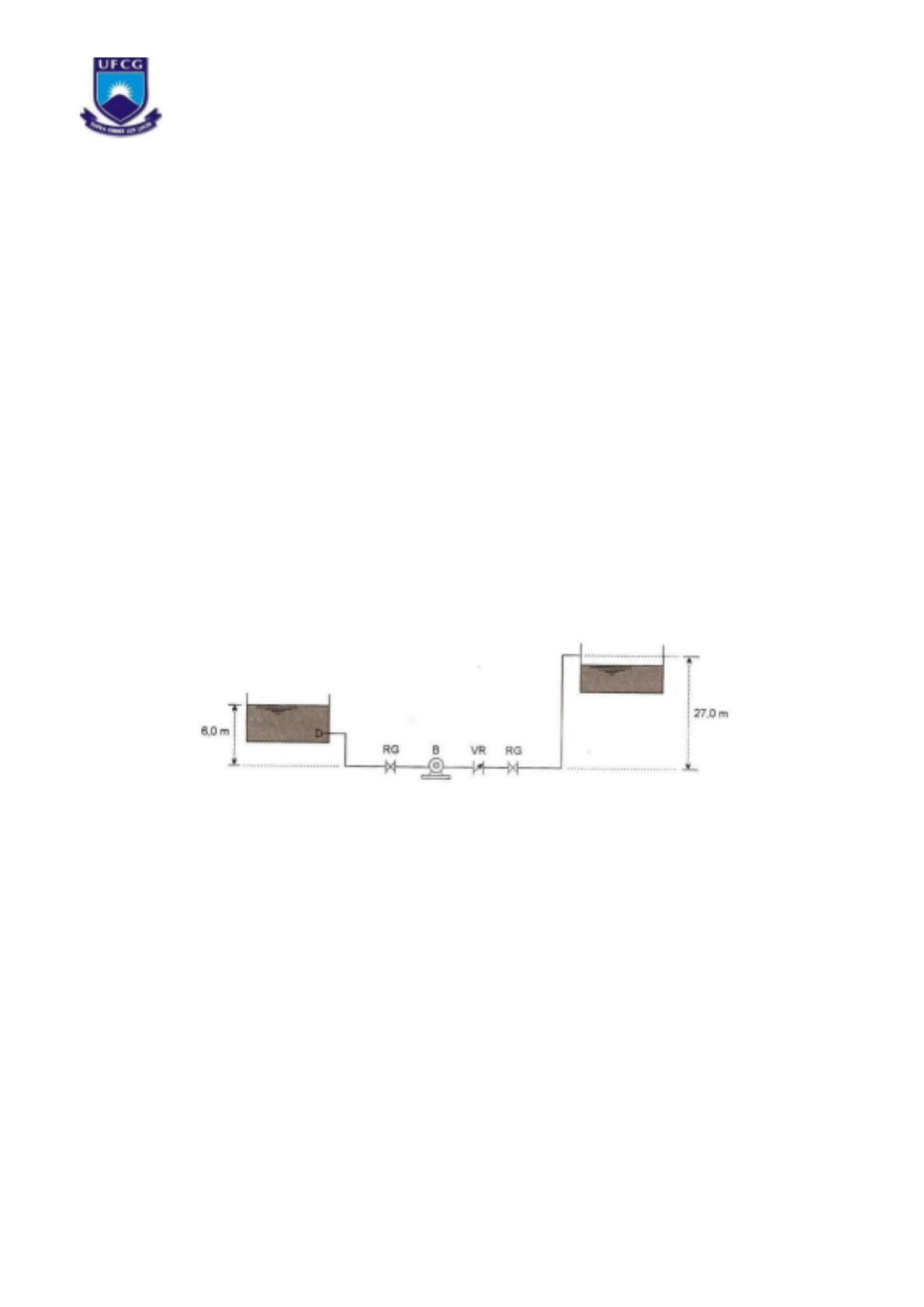

Universidade Federal de Campina Grande Centro de Ciências e Tecnologia Agroalimentar Unidade Acadêmica de Ciências e Tecnologia Ambiental Disciplina: Hidráulica Aplicada Exercícios 1 – UNIDADE 2 (Dimensionamento de sistemas elevatórios) 1. Tendo-se me vista a estação elevatória esquematizada a seguir, dimensionar os diâmetros de recalque e sucção, calcular a potência absorvida pelo conjunto moto-bomba e o custo mensal com energia elétrica, sabendo-se o seguinte: • Material da tubulação: ferro fundido novo (C = 130) • Vazão a bombear: 30l/s • Comprimento da tubulação de recalque: 100 m • Comprimento da tubulação de sucção: 10 m • Rendimento da bomba: 80% • Rendimento do motor: 90% • Preço médio do kWh: R$0,20 • Funcionamento contínuo 2. A estação elevatória, mostrada a seguir, deve recalcar água do reservatório R1 para o reservatório R2. Para fins de escolha dos equipamentos, determinar: • Os diâmetros de sucção e de recalque • A altura manométrica • As potências da bomba e do motor, em cv Dados: • Material da tubulação: PVC (C = 150) • Volume de água a ser bombeado diariamente: 150 m³ • Jornada de trabalho da bomba: 8 horas • Comprimento da tubulação de recalque: 80 m • Comprimento da tubulação de sucção: 10 m • Rendimento da bomba: 70% • Rendimento do motor: 90% • Pressão no ponto A do reservatório R2: 1,0 kgf/cm² 3. Uma instalação para irrigação precisa elevar 10l/s durante 8h por dia de um reservatório cuja diferença de nível é de 25m. O comprimento da tubulação de sucção é de 8 m, o comprimento da tubulação de recalque é de 585 m. Dimensione o sistema elevatório (Determine os diâmetros de recalque e sucção e a potência hidráulica em kwh) e trace a linha piezométrica. Considere o tubo de polietileno reticulado com C=140, a bomba afogada e adote todas as singularidades que se fizerem necessárias. 4. Um edifício tem 12 pavimentos e 3,15 m de pé direito (altura entre os pavimentos incluindo a espessura da laje). A bomba instalada no piso do 1° pavimento deste edifício está a 3 m acima do nível de água do reservatório inferior. O reservatório superior está na laje de forro do último pavimento e contém água até a altura de 3 m. A vazão desejada é de 16200 l/h. O encanamento da sucção é de aço galvanizado, com 75 mm de diâmetro, 4 m de comprimento e 1 válvula de pé com crivo e 1 curva de 90°. O encanamento do recalque é também de aço galvanizado, com 50 mm de diâmetro, 42 m de comprimento e contém 1 válvula de retenção do tipo leve, a registrode gaveta e 2 curvas de 90°. Calcular a potência solicitada ao motor, supondo o rendimento da bomba igual a 0,6. Gabarito: 1. Dr=200mm; Ds=250mm; P=8,894 kW; R$=1280,16 2. Ds=85mm; Dr=75mm; HM=35,19m; PB=3,5 cv; PM=3,9 cv 3. Dr=100mm; Ds=110mm; PH=3,43 kW; 4. PB=5,1 cv .
