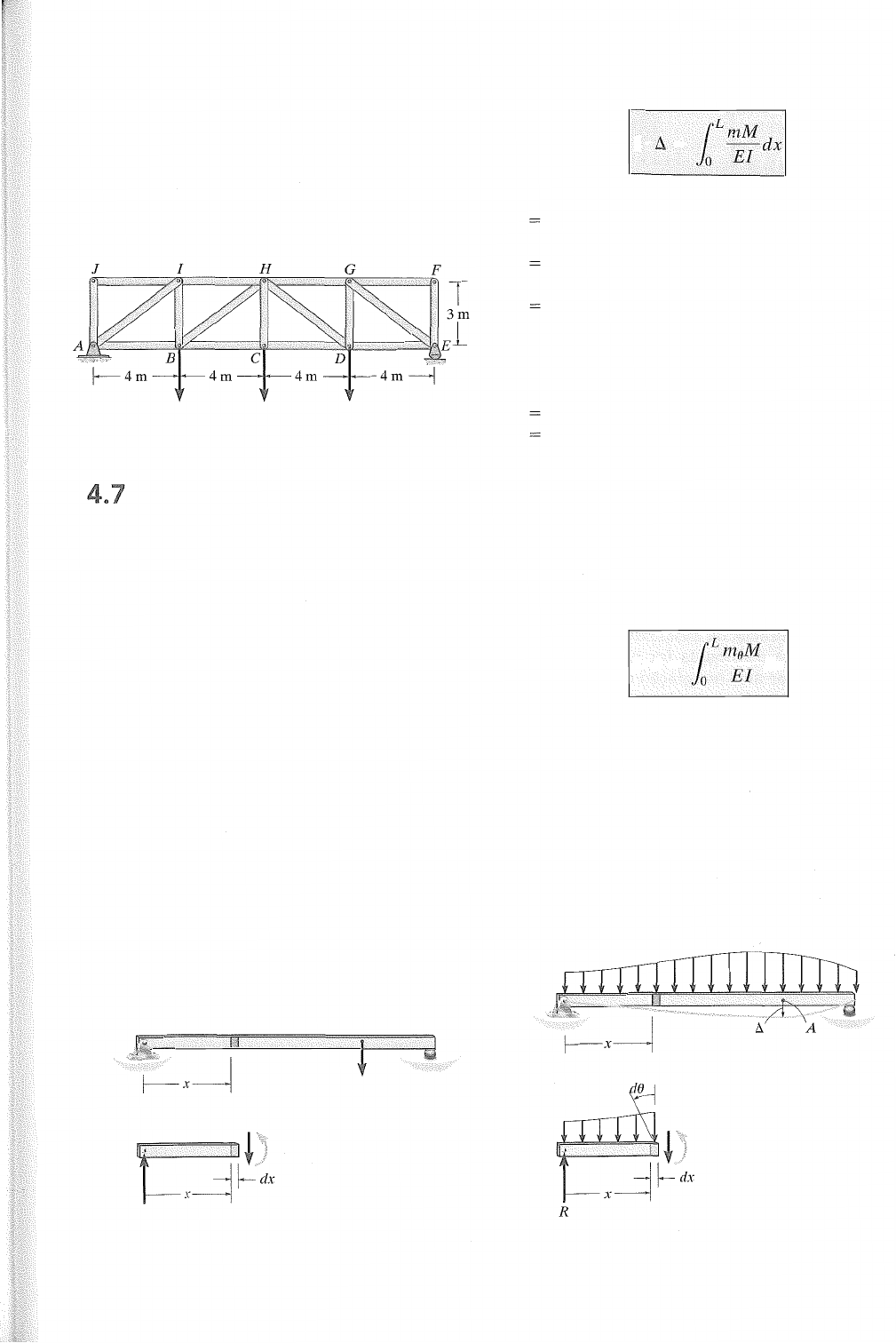

14.85. Determine o deslocamento vertical da articulação C.
Cada elemento de aço A-36 tem área de seção transversal de
2.800 mm2•
14.86. Determine o deslocamento vertical da articulação
H. Cada elemento de aço A-36 tem área de seção transversal
de 2.800 mm2•
30 kN 40 kN 30 kN
Problemas 14.85/86
*1 M étodo das forças
virtuais ap l icado a vigas
Nesta seção, aplicaremos o método das forças virtu­
ais para determinar o deslocamento e a inclinação em
um ponto sobre uma viga. Para ilustrar os princípios, o
deslocamento Ll do ponto A sobre a viga mostrada na
Figura 14.34b será determinado. Esse deslocamento é
provocado pela 'carga distribuída real' w e, visto que
essa carga provoca cisalhamento e também momento
no interior da viga, na verdade teremos de conside­
rar o trabalho virtual interno decorrente de ambas as
cargas. No Exemplo 14.7, entretanto, mostramos que
deflexões em vigas provocadas por cisalhamento são
desprezíveis em comparação com as provocadas por
flexão, em particular se a viga for comprida e esbelta.
Como esse tipo de viga é muito usado na prática, con­
sideraremos somente a energia de deformação virtual
decorrente de flexão (Tabela 14.1 ) . Portanto, aplicando
a Equação 14.36, a equação do trabalho virtual é
A
1
v
�· 111
�x� �dx
r
Carga virtuais
(a)
MÉTODOS DE ENERGIA 551
lo· L
1 · Ll =
mM dx EI
Nessa expressão,
(14.42)
1 carga virtual externa unitária que age sobre a
viga na direção de ó.
Ll deslocamento provocado pelas cargas reais que
agem sobre a viga
m momento virtual interno na viga, expresso em
função de x e provocado pela carga virtual ex­
terna unitária
M = momento interno na viga, expresso em função
de x e provocado pelas cargas reais
E módulo de elasticidade do material
I momento de inércia da área da seção transver­
sal, calculado em torno do eixo neutro
De modo semelhante, se tivermos que determinar
a inclinação e da tangente em um ponto sobre a linha
elástica da viga, um momento virtual unitário deve ser
aplicado ao ponto, e o momento virtual interno corres­
pondente m0 tem de ser determinado. Se aplicarmos a
Equação 14.37 para esse caso e desprezarmos o efeito
de deformações por cisalhamento, temos
1L m0M 1 · e = -- dx EI (14.43)
Observe que a formulação das equações acima
decorre naturalmente do desenvolvimento na Seção
14.5. Por exemplo, a carga virtual externa unitária cria
um momento virtual interno m na viga na posição x
(Figura 14.34a). Quando a carga real w é aplicada, ela
provoca uma deformação dx ou uma rotação por um
ângulo de no elemento em x (Figura 14.34b ) . Contan­
to que o material responda elasticamente, então de é
igual a (MIEI)dx. Por consequência, o trabalho virtual
v
rF=!:,d=:b=:b:f!il t M
x� � dx
R
Cargas reais
(b)
1\'
Figma 14.34
552 RESISTÊNCIA DOS MATERIAIS
Cargas reais
(a)
w
Carga virtual
(b)
Figura 14.35
externo 1 ·6. é igual ao trabalho virtual interno para a
viga inteira, .lm(M!EI)dx (Equação 14.42) .
Diferentemente das vigas, como discutidas aqui, al­
guns elementos também podem estar sujeitos à signi­
ficativa energia de deformação virtual provocada por
carga axial, cisalhamento e momento de torção. Quan­
do for esse o caso, devemos incluir nas equações an­
teriores os termos de energia para essas cargas, como
formulado na Equação 14.38.
Quando da aplicação das equações 14.42 e 14.43,
é importante entender que as integrais no lado di­
reito representam a quantidade de energia de defor­
mação virtual por flexão que é armazenada na viga.
Se forças concentradas ou momentos agirem sobre
a viga ou a carga distribuída for descontínua, não
poderemos efetuar uma integração única em todo o
comprimento da viga. Em vez disso, teremos de esco­
lher coordenadas x separadas dentro de regiões que
não apresentam descontinuidade de carga. Também
não é necessário que cada x tenha a mesma origem;
todavia, a coordenada x selecionada para determi­
nar o momento real M em uma determinada região
deve ser a mesma coordenada x selecionada para de­
terminar o momento virtual m ou 1110 dentro da mes­
ma região. Por exemplo, considere a viga mostrada
na Figura 14.35a. Para determinar o deslocamento
em D, podemos usar x1 para determinar a energia
de deformação na região AB, x2 para a região BC,
x3 para a região DE e x4 para a região D C. Em qual­
quer caso, cada coordenada x deve ser selecionada
de modo que ambos, M e m (ou m0) possam ser fa­
cilmente formulados.
O seguinte procedimento fornece um método que pode ser usado para determinar o deslocamento e a inclinação
em um ponto sobre a linha elástica de uma viga usando o método do trabalho virtual.
Momentos virtuais m ou m0
.. Coloque uma carga virtual unitária sobre a viga no ponto e oriente-a ao longo da linha de ação do deslocamento
desejado.
" Se a inclinação tiver ele ser determinada, coloque um momento unitário virtual no ponto.
" Determine coordenadas x adequadas válidas dentro de regiões ela viga onde não houver nenhuma descontinuidade
na carga real, nem na virtual.
" Com a carga virtual no lugar e todas as cargas reais removidas ela viga, calcule o momento interno 111 ou 1110 em fun­
ção de cada coordenada x.
" Considere que m ou m0 age na direção positiva ele acordo com a convenção ele sinal estabelecida para vigas (Figura
6.3).
Momentos reais
<> Usando as mesmas coordenadas x estabelecidas para m ou m11, determine os momentos internos M provocados pelas
cargas reais.
'" Visto que consideramos que 111 ou 1110 positivo age na 'clireção positiva' convencional, é importante que M positivo
aja nessa mesma direção. Isso é necessário uma vez que o trabalho virtual positivo ou negativo depende elo sentido
ela clireção ela carga virtual definida por ±m ou ±m0, bem como do deslocamento, provocado por ±M.
Equação do trabalho virtual
'" Aplique a equação elo trabalho virtual para determinar o deslocamento � ou a inclinação () desejada. É importante
conservar o sinal algébrico ele cada integral calculada dentro ele sua região especificada.
" Se a soma algébrica de todas as integrais para a viga inteira for positiva, Ll ou () está na mesma clireção ela carga vir­
tual unitária ou elo momento virtual unitário, respectivamente. Se resultar um valor negativo, Ll ou () estão na direção
oposta à ela carga virtual unitária ou momento.
Determine o deslocamento do ponto B sobre a viga
mostrada na Figura 14.36a. EI é constante.
SOLUÇÃO
Momento virtual m. O deslocamento vertical do ponto
B é obtido colocando-se uma carga virtual unitária em B
(Figura 14.36b ) . Por inspeção, não há nenhuma desconti­
nuidade de carga sobre a viga para a carga real, nem para
a virtual. Assim, podemos usar uma única coordenada x
para determinar a energia de deformação virtual. Essa co­
ordenada será selecionada com origem em B, visto que as
reações em A não precisam ser determinadas para encon­
trar os momentos internos 111 e M. Pelo método das seções,
o momento interno m é calculado como mostra a Figura
14.36b.
Momento real M. Usando a mesma coordenada x, o mo­
mento interno M é calculado como mostra a Figura 14.36c.
Equação do trabalho virtual. Assim, o deslocamento ver­
tical em B é
! mM 1L ( -1x)( -wx2/2) dx
1· Ll = --dx = B EI o EI
Resposta
IV
AF===' ========�
l�x----j -------- L -------4
j m = -l x j
Cargas virtuais
(b)
(a)
MÉTODOS DE ENERGIA 553
Determine a inclinação no ponto B da viga mostrada na
Figura 14.37a. EI é constante.
SOLUÇÃO
Momentos virtuais m8• A inclinação em B é determinada
colocando-se um momento virtual unitário em B (Figura
14.37b). Duas coordenadas x devem ser selecionadas para
determinar a energia de deformação virtual total na viga. A
coordenada X1 representa a energia de deformação dentro
do segmento AB e a x2 representa a energia de deformação
no segmento BC. Os momentos internos m0 dentro de cada
um desses segmentos são calculados pelo método das seções
como mostrado na Figura 14.37b.Momentos reais M. Usando as mesmas coordenadas x1 e
x2 (por quê?), os momentos internos M são calculados como
mostra a Figura 14.37c.
Equação do trabalho virtual. Assim, a inclinação em B é
l· Bs =
Bs = Resposta
O sinal negativo indica que (}n está na direção oposta à do
momento virtual mostrado na Figura 14.37b.
IV
B
v
A
Cargas reais
(c)
Figum 14.36
554 RESISTÊNCIA DOS MATERIAIS
\ mez = 1 \
c
f..---- � ��--�
1
\ mel = O \
V? 1
(a)
f .
l�xz�--- � ---1
Cargas virtuais
(b)
p
A
Cargas reais
(c)
p
f--x!---1
Figura 14.37
Determine o deslocamento do ponto A da viga de aço
mostrada na Figura 14.38a. I = 175,8(10-6)m4, Eaço = 200
GP a.
SOLUÇÃO
Momentos virtuais m. A viga está sujeita à carga virtual
unitária em A e as reações são calculadas (Figura 14.38b ) .
Por inspeção, duas coordenadas x1 e x2 devem ser escolhidas
c
(a)
1 kN
t
Cargas virtuais
(b)
para abranger todas as regiões da viga. Para a finalidade de
integração, é mais simples usar origens em A e C. Usando-se
o método das seções, os momentos internos m são mostrados
na Figura 14.38b.
Momentos reais M. As reações na viga real são determi­
nadas em primeiro lugar (Figura 14.38a) . Então, usando as
mesmas coordenadas x que usamos para m, os momentos
internos M são determinados.
Equação do trabalho virtual. Aplicando a equação do tra­
balho virtual à viga, temos
45 kN/m
� Af 4 C
r -'t--1 t 213,75 kN r Xz=t 123,75 kN
Cargas reais
(c)
Figura 14.38
I mM d J3 (-1x1 )(-2,5x13 ) dx1 1 kN · ê. = -- x = :4 EI o EI
+ J3 ( -0,5xz )(123,75x2 - 22,5x/ ) dx2
o EI
1 kN . L'. = 0,5(3)3 A EI
20,625( 6? + 2,8125( 6)3
-688,5 kN m3
EI
EI EI
Substituindo E e I pelos dados numéricos, obtemos
-688,5 kN·m3
[200(106 ) kN/m2]175,8(10-6) m4 m
= - 0,0196 m = - 19,6 mm Resposta
O sinal negativo indica que o ponto A é deslocado para cima.
14.87. Determine o deslocamento do ponto C e a inclina­
ção no ponto B. EI é constante.
Problema 14.87
'14.88. Determine o deslocamento no ponto C. EI é constante.
14.89. Determine a inclinação no ponto C. EI é constante.
14.90. Determine a inclinação no ponto A. EI é constante.
Problemas 14.88/89/90
14.91. Determine o deslocamento do ponto C da
viga feita de aço A-36 com momento de inércia
I = 21(106)mm4•
'14.92. Determine a inclinação em B da viga feita de aço
A-36 com momento de inércia I = 21(10fi) mm4•
MÉTODOS DE ENERGIA 555
40 kN
t A B
Problemas 14.91/92
14.93. Determine o deslocamento do ponto C da viga de
perfil W360 x 39 feita de aço A-36.
14.94. Determine a inclinação em A da viga de perfil W360
x 39 feita de A-36.
� � � �
t A B t
I 2b:: · �� � · tn � 1,5 m -t-- 1,5 m+ 1,5 m -j- 1,5 m�
Problemas 14.93/94
14.95. Determine o deslocamento em B do eixo de aço
A-36 de 30 mm de diâmetro.
' 14.96. Determine a inclinação do eixo de aço A-36 de 30
mm de diâmetro no mancai de apoio A.
700 N
700 N
t
1.600 N 1.600 N
Problemas 14.95/96
14.97. Determine o deslocamento na polia B. O eixo ele aço
A-36 tem diâmetro de 30 mm.
556 RESISTÊNCIA DOS MATERIAIS
Pmblema 14.97
14.98. A viga simplesmente apoiada com seção transversal
quadrada é submetida a uma carga uniforme w. Determine a
deflexão máxima da viga causada somente por flexão e cau­
sada por flexão e cisalhamento. Considere E = 3G.
)V fl l l l l l l l l l l l fi
1-------- L ----------1
Problema 14.98
14.99. Determine o deslocamento no ponto C E! é constante.
*14.100. Determine a inclinação em B. E! é constante.
A B C M o �------��0�------�+
1-------- a ---1--- a �
Pmblemas 14.99/100
14.101. A viga de aço A-36 tem momento de inércia
I = 125(106) mm4• Determine o deslocamento em D.
14.102. A viga de aço A-36 tem momento de inércia
I = 125(106) mm4. Determine a inclinação em A.
14.103. A viga estrutural de aço A-36 tem momento de inér­
cia I = 125(106)mm4• Determine a inclinação da viga em B.
18 kN·m 18 kN·m
A ;: ; � I
4 m� 3 m+ 3 m--)L- 4 m�
Pmblemas 14.1011102/103
'14.104. Determine a inclinação em A. E! é constante.
IV
Pmblema 14.104
14.105. Determine o deslocamento em C E! é constante.
14.106. Determine a inclinação em B. E! é constante.
w
Problemas 14.105/106
14.107. A viga é feita de carvalho, para o qual E c = 1 1 GP a.
Determine a inclinação e o deslocamento em A.
Problema 14.107
'14.108. Determine o deslocamento em B. E! é constante.
A
----1---- L -----1 2
Pt·oblema 14.108
14.109. Determine a inclinação e o deslocamento no ponto
C E! é constante.
lV \V
Problema 14.109
14.110. A barra ABC tem seção transversal retangular de
300 mm por 100 mm. A haste acoplada DE tem diâmetro
de 20 mm. Se ambos os elementos forem feitos de aço A-36,
determine o deslocamento vertical do ponto C provocado
pela carga . Considere somente o efeito da flexão em ABC e
da força axial em D B.
Problema 14.110
14.111. A barra ABC tem seção transversal retangular de
300 mm por 100 mm. A haste acoplada DB tem diâmetro de
20 mm. Se ambos os elementos forem feitos de aço A-36, de­
termine a inclinação em A provocada pela carga. Considere
somente o efeito da flexão em ABC e da força axial em DB.
Problema 14.111
"'14.112. Determine o deslocamento vertical do ponto A na
cantoneira, resultante da força concentrada P. A cantoneira
está engastada em seu apoio. EI é constante. Considere so­
mente o efeito da flexão.
L
Problema 14.112
14.113. A estrutura em L é composta por dois segmentos,
cada um com comprimento L e rigidez à flexão EI. Se for
submetida à carga distribuída uniforme, determine o deslo­
camento horizontal da extremidade C.
MÉTODOS DE ENERGIA 557
14.114. A estrutura em L é composta por dois segmentos,
cada um com comprimento L e rigidez à flexão EI. Se for
submetida à carga distribuída uniforme, determine o deslo­
camento vertical do ponto B.
c
IV
A
Problema 14.113/114
14.115. Determine o deslocamento horizontal do ponto C.
EI é constante. Há um apoio fixo em A. Considere somente
o efeito da flexão. 3 kN
B
l
l,S m
+4kN
A T
Problema 14.115
'"14.116. O anel repousa sobre a superfície rígida e está su­
jeito à carga vertical P. Determine o deslocamento vertical
em B. EI é constante.
p
B
A
Problema 14.116
