Como carregar o programa no coletor
 Para carregar o programa no coletor devem ser seguidos os passos
listados abaixo:
 Conectar o berço a um PC
 Com o coletor desligado, apertar simultaneamente as teclas de entrada em
Command Mode. Siga as instruções abaixo, de acordo com o tipo do seu coletor.
1) 2) PDT 3100/LDT 3805, 46 TECLAS
2)

 P
W
R




 F I
















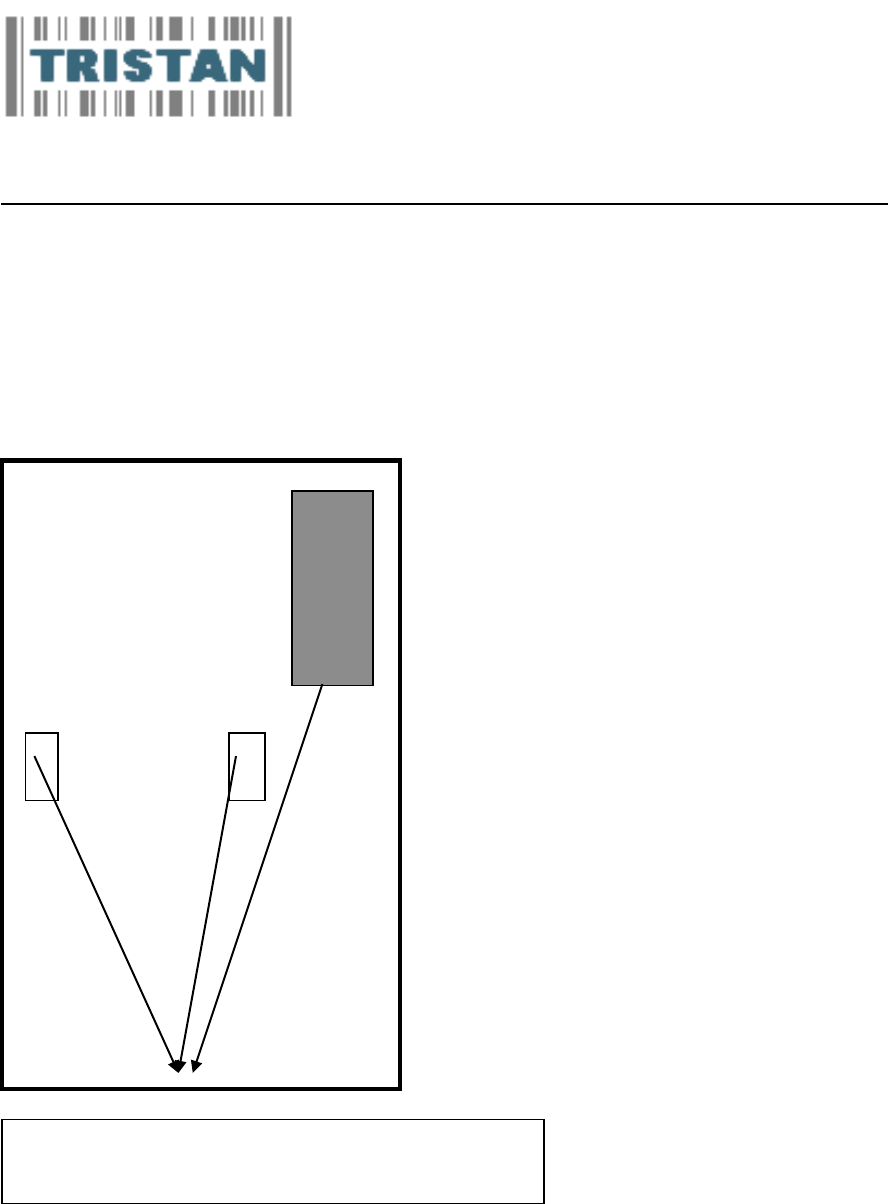

Com o coletor desligado, pressionar e manter
pressionadas as teclas [F] [I] [PWR], nesta
ordem, soltando-as na seqüência inversa

(Representação esquemática do
teclado do coletor)
R. D. Escolástica M. Fonseca,440-Cj.72
CEP 03513-000 - São Paulo - SP
Tel.: (11) 6651-4002
Fax: (11) 6651-8845
e-mail: tristan@sysnetway.com.br
Ao entrar neste modo, na tela do coletor aparecerá:

COMMAND MODE

Select function
Self test




 Neste instante deve ser digitado a tecla  ou , conforme o modelo do coletor, e
na tela deve aparecer:
COMMAND MODE

Select function
Program loader




 Em seguida deve ser digitado a tecla ENTER, e o coletor deve ser colocado no
berço. Se o coletor não possuir programa em sua memória, as próximas duas telas
não serão apresentadas.Do contrário, a próxima tela do coletor será:
Program loader
WARNING: EEPROM
WILL BE ERASED
CONTINUE? <ENT>




 Digitar ENTER, e como resultado a próxima tela será:
Program loader

Erasing EEPROM
Please wait




Neste instante a memória do coletor está sendo apagada e preparada para
receber o novo programa. Ao final deste processo o coletor solicitará os
parâmetros de comunicação.
R. D. Escolástica M. Fonseca,440-Cj.72
CEP 03513-000 - São Paulo - SP
Tel.: (11) 6651-4002
Fax: (11) 6651-8845
e-mail: tristan@sysnetway.com.br

 Introduzir os parâmetros de comunicação. O primeiro parâmetro solicitado é a taxa
de transmissão, sendo que a tela inicial é a mostrada a seguir:
Comm Parameters

Baud
4 9600




A escolha da taxa de transmissão deve ser feita através das teclas  e , ou 
e , conforme o tipo do coletor. Pressione a tecla  ou , conforme o modelo do
seu coletor, duas vezes e como resultado você terá na tela do coletor:
Comm Parameters

Baud
6 38400




Digite ENTER, e como resultado você terá na tela do coletor:
Comm Parameters

Data Bits
7





R. D. Escolástica M. Fonseca,440-Cj.72
CEP 03513-000 - São Paulo - SP
Tel.: (11) 6651-4002
Fax: (11) 6651-8845
e-mail: tristan@sysnetway.com.br
Digite ENTER, e como resultado você terá na tela do coletor:
Comm Parameters

Parity
Odd




Digite ENTER, e como resultado você terá na tela do coletor:
Comm Parameters

Flow Control
None




Pressione a tecla  ou , conforme o modelo do seu coletor, e como resultado
na tela do coletor aparecerá:
Comm Parameters

Flow Control
Xon/Xoff




Digite ENTER, e como resultado você terá na tela do coletor:
Comm Parameters

Start? <ENT>






R. D. Escolástica M. Fonseca,440-Cj.72
CEP 03513-000 - São Paulo - SP
Tel.: (11) 6651-4002
Fax: (11) 6651-8845
e-mail: tristan@sysnetway.com.br
 No microcomputador, entre no diretório [SEAL] e digite no “prompt” do DOS:
SENDHEX AUDGOND.HEX 38400 COMx e ENTER
onde x pode ser 1 ou 2, dependendo de onde o coletor ou berço estiver conectado ao
microcomputador.
 Na tela do microcomputador deve aparecer:
Version: x.xx-xx
Press <ENTER> when remote is ready. ESC to abort …_

 Digitar ENTER no coletor, resultando na tela do coletor:
Comm Parameters

Receveing:





e, em seguida, ENTER no micro
 Aguardar o final da carga, indicada pela mensagem "Status 0000" no coletor,
conforme a tela a seguir:
Program loader

Status 0000






 A mensagem Status xxxx, onde xxxx é o código do erro, indica se a
operação foi bem sucedida ou não. Se xxxx for diferente de 0000, significa que houve
algum tipo de problema. Os códigos de erro mais comuns estão descritos na tabela a
seguir:
R. D. Escolástica M. Fonseca,440-Cj.72
CEP 03513-000 - São Paulo - SP
Tel.: (11) 6651-4002
Fax: (11) 6651-8845
e-mail: tristan@sysnetway.com.br

Status Significado
0002 Perda de caracteres na recepção. Certifique-se que a opção
Xon/Xoff foi selecionada.
0004 Erro de comunicação. Verifique a velocidade, data bits e paridade.
0008 Erro de comunicação. Verifique a velocidade, data bits e paridade.
0010 Voltagem de programação ausente. Verifique se o berço está
alimentado corretamente.
0020 Interface inativa. Verifique o cabo e se o berço está alimentado
corretamente.
0080 Digitado CLR durante a transferência.
0100 Interface desativada durante a transferência.
0200 Arquivo de programa inválido. Confira o comando digitado no micro.
0400 Arquivo de programa inválido. Confira o comando digitado no micro.
0600 Memória não apagada corretamente. Verifique a alimentação do
berço
0800 Time-out na recepção. Verifique o cabo e se o berço está alimentado
corretamente.
1000 Time-out na recepção. Verifique o cabo e se o berço está alimentado
corretamente.
2000 Interface inativa. Verifique o cabo e se o berço está alimentado
corretamente.
4000 Perda de caracteres na recepção. Certifique-se que a opção
Xon/Xoff foi selecionada.

Na ocorrência de algum tipo de erro faça as seguintes verificações:
• as conexões bem firmes entre o micro e o berço;
• alimentação (berço, coletor, ou cabo CCA);
• o coletor foi retirado do berço, ou desconectado, antes do fim da carga do
programa;
• a porta serial utilizada é a informada no comando SENDHEX e está
funcionando corretamente;
• não existe algum software residente no micro utilizando a mesma porta serial
ou interrupção de BIOS (por exemplo, driver de mouse, placa de rede, etc).
R. D. Escolástica M. Fonseca,440-Cj.72
CEP 03513-000 - São Paulo - SP
Tel.: (11) 6651-4002
Fax: (11) 6651-8845
e-mail: tristan@sysnetway.com.br

 Desligar o coletor, apertar simultaneamente as teclas de Cold Boot (ver a seguir ou
o apêndice A). O coletor possui este modo a fim de possibilitar efetuar o “reset”
completo do coletor, ou seja, ele reinicia a aplicação apagando todos os dados
armazenados. A maneira do coletor entrar neste modo, varia de acordo com o
modelo e quantidade de teclas do coletor. A seguir estão descritas, graficamente, a
maneira de se entrar neste modo.

2) PDT 3100/LDT 3805, 46 TECLAS

 P
W
R


 A B D


















Com o coletor desligado, pressionar e manter pressionadas as teclas [A] [B] [D]
[PWR], nesta ordem, soltando-as na seqüência inversa

Após “Cold Boot” é apresentada a tela inicial (Fig. 1a para coletor de 8 linhas, ou
Fig. 1b para coletor de 4 linhas) do programa, que indica a versão do programa, a
memória disponível, o espaço disponível para armazenamento de dados e a data e
hora atuais.
