Universidade Cruzeiro do Sul Laboratório – Circuitos Elétricos
 Prof Robmilson

	Data de entrega: Conforme informado no BB em Atividades Avaliativas
	Nome: Diego Felipe Calixto
	RGM: 28861744
	Turma: 5B
SD – E10 – Ensaio: Circuito RC Série
Objetivo: Verificar experimentalmente, o comportamento de um circuito RC série
1. Lista de Material:
	Descrição
	Quantidade
	Osciloscópio Digital
	1
	Ponta de Prova
	2
	Gerador de funções
	1
	Multímetro Digital
	1
	Placa – RC
	1
2. Procedimento Experimental – Circuito RC
Utilizando o osciloscópio e o gerador de sinais verifique experimentalmente o comportamento de um capacitor quando submetido a uma tensão alternada.
3. Monte o circuito conforme Figura 1 e efetue as medições solicitadas na tabela 1. Ajuste a frequência do gerador de sinais para 1 kHz.

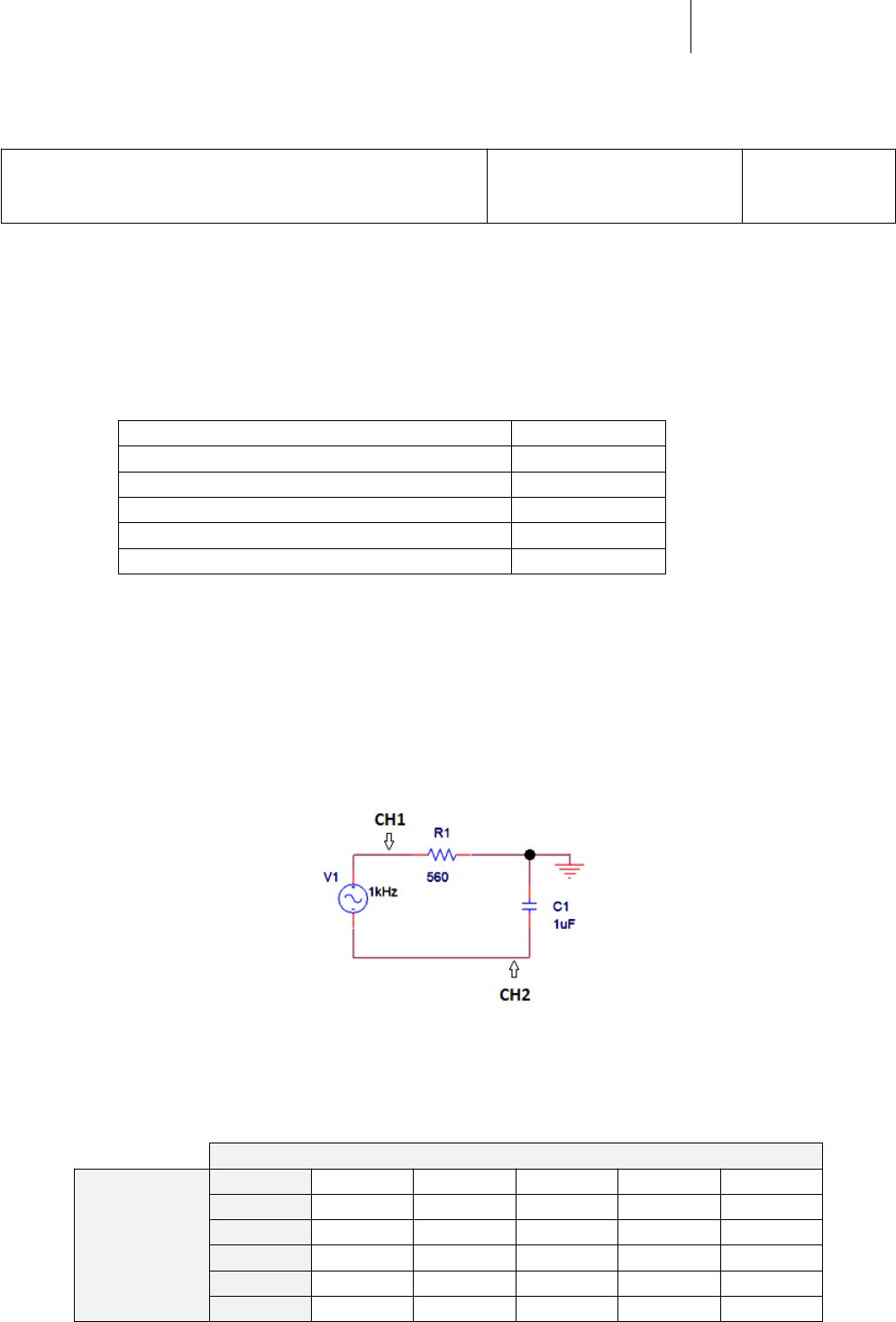

Figura 1 – Circuito RC
4. Ajuste a tensão do gerador de sinais para se obter no resistor as tensões VRpp (V) conforme a Tabela 1. Para cada caso, meça e anote as demais tensões solicitadas.

	Capacitor em AC – 1 kHz
	Medido (Osciloscópio)
	VRpp (V)
	1
	2
	3
	4
	5

	VRef (V)
	634mV
	1.26V
	1.90V
	2.52V
	3.14V

	VCpp (V)
	560mV
	1.06V
	1.60V
	2.08V
	2.64V

	VCef (V)
	118mV
	364mV
	544mV
	727mV
	898mV

	VGpp (V)
	1.90V
	3.74V
	5.64V
	7.44V
	9.28V

	VGef (V)
	662mV
	1.32V
	1.98V
	2.63V
	3.27V
	Calculado (Utilize a Lei de Ohm)
	VRef (V)






	VCef (V)






	Ief (mA)






	XC (Ω)





Tabela 1 – Medições e cálculos do circuito RC série com tensões variadas e frequência constante
5. Ajustar o gerador de sinais para 4 Vpp de amplitude, mantendo constante a cada medida. Varie a frequência conforme tabela, medindo e anotando os demais valores solicitados na tabela 2.

	Medido (Osciloscópio)
	Medido
VRef (V)
	Medido
VCef (V)
	Calculado (Utilize a Lei de Ohm)
	f(Hz)
	VRpp(V)
	VCpp(V)
	Multímetro
	Osciloscópio
	Multímetro
	Osciloscópio
	VRef(V)
	VCef(V)
	Ief(mA)
	XC(Ω)
	50
	708mV
	4.00V
	239mV
	273mV
	1.38V
	1.41V
	0.69
	3.94
	1.24
	3.183,1
	100
	1.02V
	3.84V
	456mV
	405mV
	1.31V
	1.34V
	1.32
	3.77
	2.37
	1.591,55
	200
	2.24V
	3.24V
	778mV
	454mV
	1.12V
	1.14V
	2.3
	3.27
	4.11
	795,77
	300
	2.80V
	2.72V
	968mV
	465mV
	933mV
	944mV
	2.9
	2.74
	5.18
	530,52
	400
	3.12V
	2.28V
	1.07V
	470mV
	779mV
	787mV
	3.25
	2.31
	5.82
	397,89
	500
	3.28V
	1.92V
	1.14V
	473mV
	661mV
	665mV
	3.47
	1.97
	6.21
	318,31
Tabela 2 – Medições e cálculos do circuito RC série com tensão constante e frequências variadas
6. Construa um gráfico com base nos dados da tabela 2 da reatância capacitiva XC em função da frequência e apresenta-a. (Obs.: Utilizar o excel ou equivalente)
ATENÇÃO: Reatância capacitiva no eixo (Y) e frequência no eixo (X) do plano cartesiano.
7. Construa o diagrama fasorial (em escala) do circuito RC série quando a f = 300 Hz. Demonstre o ângulo de defasagem e apresente-a em graus. (Obs.: Use o AutoCad ou similar).
8. Conclusões
Com base nos dados obtidos, apresente suas conclusões conceituais e técnicas sobre o comportamento de um circuito RC série.
