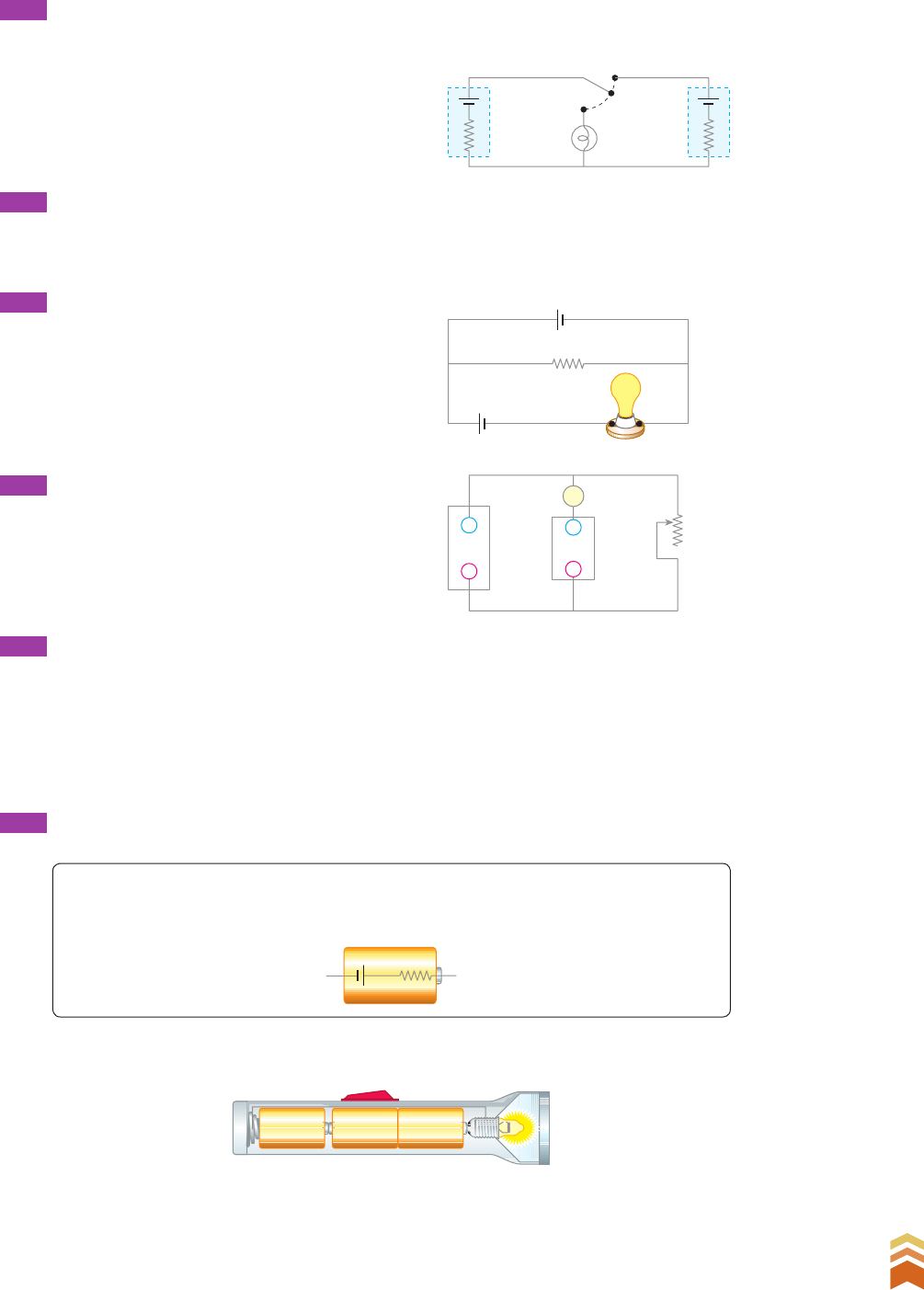

P. 262 (UFU-MG) Uma bateria de fem 220 V e resistência de 10 C está acoplada, conforme o cir cui to da
figura, ou a uma lâmpada de 100 C de resistência ou a um motor de fcem 205 V com re sistência
in terna de 5 C, dependendo de a conexão da chave S estar em A ou B.
A
S
B
Motor
 Pede-se:
a) a potência consumida pela lâmpada;
b) a potência útil do motor;
c) a potência dissipada por efeito Joule no motor.
P. 263 (FEI-SP) Com uma bateria de fem E1 5 21 V e resistência interna r1 5 3,0 C, deseja-se acionar um
pequeno motor de corrente contínua de fcem E2 5 5,0 V e resistência interna r2 5 2,0 C. Despreze
a re sistência dos fios de ligação e calcule a resistência que deve ser associada em paralelo com o
motor para que a corrente nele seja de 2,0 A.
P. 264 (Unicamp-SP) No circuito da figura, as baterias têm
fem E1 5 4 V, E2 5 2 V e ambas têm resistência in ter -
na r 5 1 C.
E1, r
E2 , r
R
L
a) Para que valor da resistência R a lâmpada L do
circuito não se acende, isto é, pode-se considerar
a corrente através de L como sendo nula?
b) Com a lâmpada L apagada, qual é o valor da
corrente que passa por R?
P. 265 (PUC-SP) Duas baterias, B e Be, formada a primeira
de 5 elementos e a segunda de 4 elementos, todos
iguais, estão ligadas num circuito, conforme o es-
quema ao lado. Nesse circuito, A é um amperímetro
ideal e R, um reostato. Quando R 5 1 C, a indicação
do amperímetro é zero. Calcule a resistência inter-
na de cada elemento.
R
A
+
–
B
+
–
B'
P. 266 (UFPA) Uma lâmpada de resistência igual a 117 C é ligada em série a um motor de força con-
traeletromotriz igual a 60 V e resistência interna igual a 1 C, sendo ambos ligados também em
série a um gerador de força eletromotriz igual a 120 V e resistência interna igual a 2 C. Com o
circuito em fun cio na mento, pergunta-se:
a) Qual o valor, em ampère, da corrente circulante?
b) Se bloquearmos mecanicamente o eixo do motor, impedindo o seu giro, o brilho da lâmpada
aumenta, diminui ou não se altera?
c) Na situação ainda do item b, qual o valor, em ampère, da corrente elétrica circulante?
P. 267 (Fuvest-SP) As características de uma pilha, do tipo PX, estão apresentadas no quadro a seguir,
tal como fornecidas pelo fabricante.
Pilha
1
Pilha
2
Pilha
3
L
 Determine:
a) A corrente I, em ampères, que passa pela lâmpada, com a pilha 2 “invertida”, como na figura.
b) A potência Pot, em watts, dissipada pela lâmpada, com a pilha 2 “invertida”, como na figura.
c) A razão F 5 Pot ____
Pot0
 , entre a potência Pot dissipada pela lâmpada, com a pilha 2 “invertida”, e a
 potência Pot0, que seria dissipada, se todas as pilhas estivessem posicionadas corretamente.
 Três dessas pilhas foram colocadas para operar, em série, em uma lanterna que possui uma
lâmpada L, com resistência constante RL 5 3,0 C. Por engano, uma das pilhas foi colocada in-
vertida, como representado abaixo:
Uma pilha, do tipo PX, pode ser representada, em qualquer situação, por um circuito
equivalente, formado por um gerador ideal de força eletromotriz E 5 1,5 V e uma resis-
tência interna r 5 2 __
3
 C, como representado no esquema abaixo.
+–
– + r
E
V3_P1_UN_B_CAP_10.indd 251 19.09.09 10:04:46
252
U
n
id
a
d
e
 B
 •
C
a
rg
a
s
e
lé
tr
ic
a
s
e
m
 m
o
vi
m
e
n
to
252
R
ep
ro
d
uç
ão
 p
ro
ib
id
a.
 A
rt
.1
84
 d
o
C
ód
ig
o
P
en
al
 e
 L
ei
 9
.6
10
 d
e
19
 d
e
fe
ve
re
iro
 d
e
19
98
.
T. 235 Na figura, tem-se um trecho de circuito elétrico
onde a ddp entre os pontos A e B é 100 V e a corrente
com sentido indicado tem intensidade 2 A.
A
B
i = 2 A
X
 Dentro da caixa X pode existir:
a) um gerador de fem 150 V e resistência interna
10 C.
b) um receptor de fcem 120 V e resistência interna
5 C.
c) três resistores de 150 C cada, associados em
série.
d) três resistores de 150 C cada, associados em
paralelo.
e) um conjunto diferente dos anteriores.
T. 236 (PUC-SP) A figura esquematiza o circuito elétrico
de uma enceradeira em funcionamento.
Tomada
de 120 V
E' = 110 V
r' = ?
 A po tên cia elétrica dissipada por ela é de 20 W e sua
fcem 110 V. Assim, sua resistência interna é de:
a) 5,0 C c) 2,0 C e) 25,0 C
b) 55 C d) 115 C
T. 237 (UFRGS-RS) O circuito abaixo representa três pilhas
ideais de 1,5 V cada uma, um resistor R de resis-
tência elétrica 1,0 C e um motor, todos ligados em
série. (Considere desprezível a resistência elétrica
dos fios de ligação do circuito.)
Motor
Pilhas
R
A B
 A tensão entre os terminais A e B do motor
é 4,0 V. Qual é a potência elétrica consumida pelo
motor?
a) 0,5 W c) 1,5 W e) 2,5 W
b) 1,0 W d) 2,0 W
T. 238 (Cesgranrio-RJ) Um motor M, de força contraele-
tromotriz igual a 54 V e resistência interna 9,0 C,
é ligado a um gerador de força eletromotriz de
80 V e resistência interna de 4,0 C. Nessas condi-
ções, a intensi da de da corrente elétrica es tabelecida
no circuito valerá, em ampères:
a) 2,0
b) 3,4
c) 5,2
d) 6,0
e) 7,8
T. 239 (UFSC) No circuito mostrado na figura, A1 é um
amperímetro e I1 e I2 são interruptores do circuito.
Suponha que os interruptores estejam fechados e
que E1 5 2 V, E2 5 5 V, R1 5 3 C, R 5 9 C, r1 5 2 C
e r2 5 1 C.
E1
R
r1
E2
r2
A
B
A1
R R
C E
D
F
R1
I 1 I 2
testes propostos
 Assinale a(s) proposição(ões) correta(s).
(01) A diferença de potencial entre A e B é maior
que o valor da força eletromotriz E2.
(02) A diferença de potencial entre C e B é maior
que o valor da força eletromotriz E1.
(04) A diferença de potencial entre D e E é igual à
diferença de potencial entre F e E.
(08) O amperímetro A1 registra a mesma corrente,
esteja com o interruptor I2 aberto ou fechado.
(16) Abrindo-se o interruptor I1, a diferença de
potencial entre A e B é igual ao valor da força
eletromotriz E2.
 Dê como resposta a soma dos números que prece-
dem as afirmativas corretas.
T. 240 (AFA-SP) Um motor elétrico tem resistência inter-
na de 2 C, força contraeletromotriz de 100 V e é
per cor rido por uma corrente de 5 A, quando está
em rotação ple na. Se o eixo do motor for travado,
mantida a mesma tensão elétrica, a corrente que
passará por ele valerá:
a) 20 A
b) 25 A
c) 36 A
d) 55 A
