O projeto de automação pode ser desenvolvido por métodos que apresentam nove etapas. Tal metodologia independe se o usuário conhece as ações e determina as atividades que precisam acontecer automaticamente ou se o cliente apenas define o resultado almejado, deixando a cargo do projetista cuidar da definição das etapas a serem executadas.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Gerar os módulos de controle precede a definição dos objetivos de modelagem do processo.
PORQUE
II. Os algoritmos de implementação VHDL e os grafcets dispensam a necessidade dos módulos de controle.

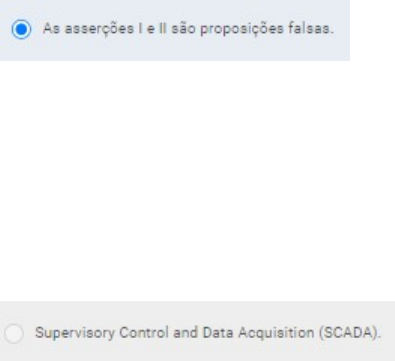

A respeito dessas asserções, assinale a opção correta:
Os sistemas supervisórios compreendem sistemas digitais de monitoramento e operação da planta, voltados ao gerenciamento das variáveis de processo em atualização contínua, passíveis de serem armazenadas em bancos de dados locais ou remotos para fins de registro histórico. Tais sistemas podem ser classificados em dois tipos. Um deles é o Human Machine Interface (HMI). Assinale a alternativa que apresenta o outro sistema.
Um exemplo relevante da aplicação da interface homem-máquina (IHM) na indústria é o torno do Controle Numérico Computadorizado (CNC), uma máquina que executa o processo de usinagem de peças de maneira semelhante ao torno convencional, porém com a diferença de possuir um ciclo de funcionamento automático baseado nos comandos programados pelo operador para cada peça usinada. Para interagir com essa máquina, é necessário utilizar uma IHM.

Com base no excerto apresentado, avalie as afirmações a seguir:

I. Determinar as ferramentas que precisam ser utilizadas no processo de usinagem não está na alçada do operador.
II. Programar o funcionamento do torno é uma das intervenções possibilitadas pela interação entre o operador e a máquina.
III. O acompanhamento da execução dos comandos é viabilizado pela IHM disposta nesse sistema.
IV. Variações de velocidade e ajuste de eixos são práticas vetadas para estender a vida útil do equipamento.

É correto o que se afirma em:
Uma forma de modelagem de sistemas de automação é por meio de um determinado expediente, uma técnica que usa um grafo direcionado, que consiste em dois tipos de nós: lugares (ou posições) e transições. Os arcos ligam lugares a transições e transições a lugares, e não são fixos, podendo variar conforme a modelagem do sistema.

Considerando o apontado, o expediente em questão é designado como:
Empreender uma automação de sistema é, para todos os efeitos, um projeto, requerendo, portanto, a diligência de se aplicar uma eficaz gestão de projetos. Um projeto é organizado em fases, com suas respectivas etapas, que costumam ser todas divididas, para possibilitar uma atuação abrangente e segura do gerenciamento do projeto. O bom gerenciamento dessas etapas é crucial para as atividades serem desenvolvidas de forma fluida e entreguem bons resultados.

Considerando o apontado, avalia-se que as etapas referidas demandam:
No âmbito de sistemas supervisórios, a interface homem-máquina (IHM) constitui dispositivo empregado pelo operador como interface de comunicação com as máquinas, por meio do qual são transmitidos os comandos e executado o monitoramento da linha de produção.

Considerando o apontado, compreende-se que a construção da IHM costuma ser:
A modalidade de sistema de supervisão e controle (SSC) se notabiliza por ser de grande valia em determinadas aplicações, que o tornam uma solução que entrega resultados à altura do investimento requerido.

Considerando o apontado, essas aplicações são de:
Inúmeros são os recursos típicos em um sistema supervisório, responsáveis por exercer determinada função no acompanhamento do funcionamento do sistema ao qual é designado.

Com base no texto, avalie as afirmações a seguir:

I. As animações são imagens estáticas apresentadas em modo sequencial, para descreverem o código do programa.
II. Os alertas são alarmes disparados aleatoriamente para testar o poder de reação dos usuários do sistema.
III. Os scripts são linhas de comando que possibilitam a execução de ações interativas, vinculadas aos objetos do supervisório.
IV. O banco de dados é a instância que armazena todos os dados obtidos durante o funcionamento.

É correto o que se afirma em:
Leia o excerto a seguir:

“[...] Os sistemas SCADA têm como uma de suas principais características, no que diz respeito à aplicação, serem utilizados em plantas cujas variáveis do processo têm que ser medidas e controladas a grandes distâncias e esses dados disponibilizados aos operadores nas centrais de operação, em grandes telas que mostram, através de animações, o comportamento do processo” (GARCIA JUNIOR, 2019, p. 3).

GARCIA JUNIOR, E. Introdução a sistemas de supervisão, controle e aquisição de dados. Rio de Janeiro: Alta Books, 2019.

Considerando as informações do texto, bem como o conhecimento acerca de automação industrial, é correto afirmar que os sistemas supervisórios SCADA são programas instalados em computadores alocados:
Ao longo das décadas, a evolução do sistema supervisório ocorreu par a par com o desenvolvimento de novas tecnologias. À medida que o cenário industrial foi mudando, houve crescimento dos elementos destinados a monitorar processos, o que foi importante para agregar novos recursos aos equipamentos.

Com base no excerto apresentado, avalie as afirmações a seguir:

I. Nos anos 1940, os sinais analógicos eram transmitidos aos instrumentos de medição dispostos em enormes painéis pneumáticos localizados nas salas de controle, por meio de linhas de pressão.
II. Os anos 1970 foram caracterizados pela constatação de que praticamente todos os sistemas de telemetria e telecomando recorreram à TV UHF como principal meio de comunicação.
III. Ao longo da década de 1910, os rádios foram desenvolvidos com mais amplos espectros de frequência, concomitantemente ao aperfeiçoamento de modems e em constante miniaturização de computadores.
IV. Nos anos 1960, foi desenvolvida a comunicação bidirecional, o que possibilitou a inovação de conseguir fazer com que os comandos fossem transmitidos da central para o processo.

É correto o que se afirma em:
