20/08/2023
1
Profª.Ariana Gayer Ferro
Agosto / 2023
Disciplina de Diagnóstico Por Imagem
Conceitos básicos e Anatomia Radiológica em Pequenos
Animais e Radioproteção
Faculdade de Medicina Veterinária
Profª.Ariana Gayer Ferro
Agosto / 2023

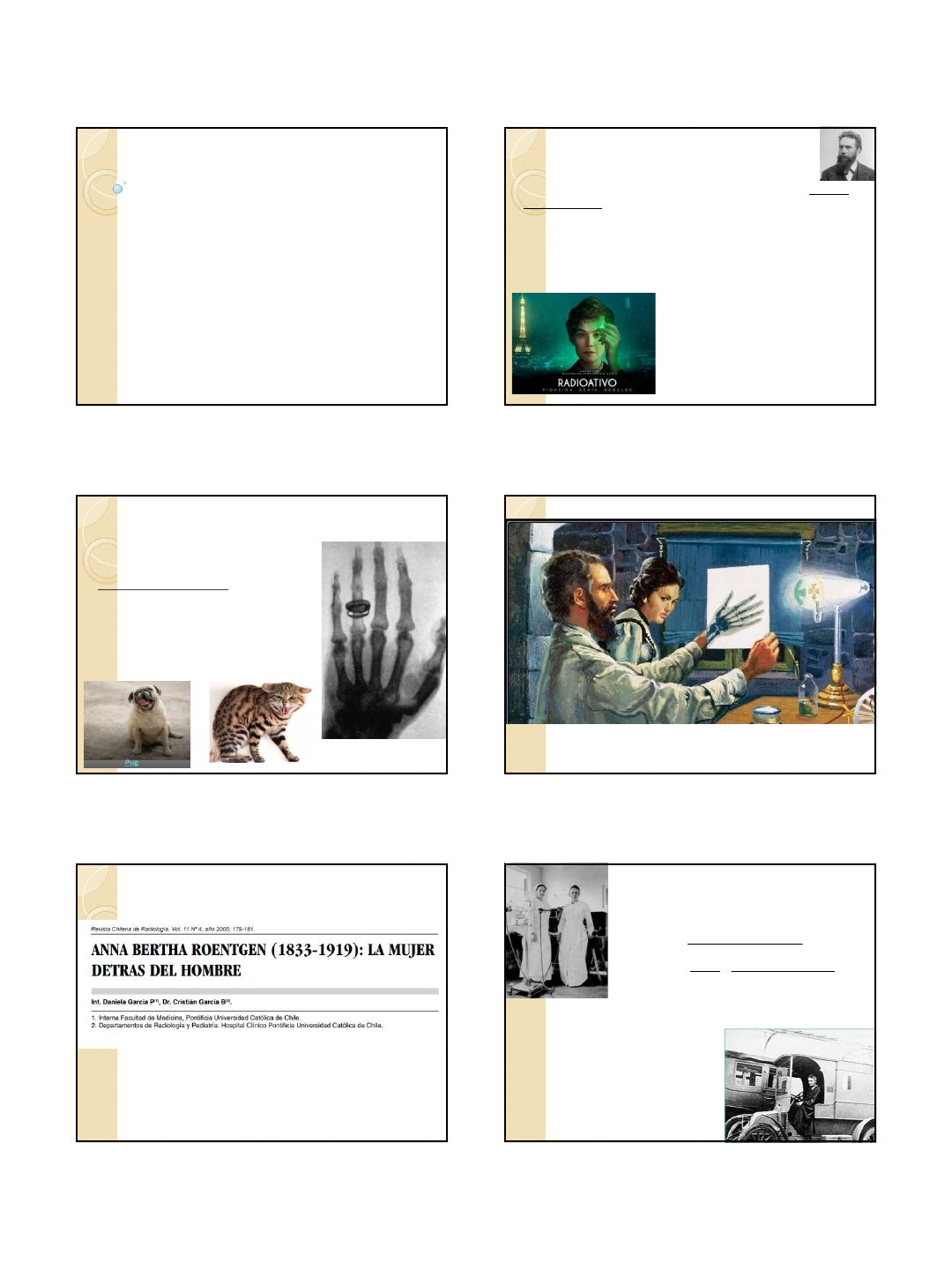

HISTÓRIA DA RADIOLOGIA
 Ao final do século 19 (1895), o Professor físico alemão, Wilhelm
Conrad Röntgen, aos 50 anos de idade, descobriu acidentalmente os
raios x.
 Prêmio Nobel de Física em 1901. Raio X – interage com os átomos
do objeto;
 Não ultrapassa átomos mais pesados;
 Radiação ionizante – mutação direta e indireta com DNA de células;
• 1898 - Marie Currie – Descobriu a
radioatividade;
• Primeira mulher a ganhar prêmio
Nobel;
• primeira pessoa e a única mulher a ganhá-lo duas
vezes: Física e Química.
Profª.Ariana Gayer Ferro
Agosto / 2023
RADIOLOGIA
 Anna Bertha Roentgen, esposa de
Wilhelm Conrad Röntgen;
 20 minutos para realização da
imagem.
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
 Durante a Primeira Guerra Mundial desenvolveu
unidades de radiografia móvel para fornecer
serviços de raio-X a hospitais de campanha.
 Importantes para o tratamento de ferimentos de
balas e fraturas.
Marie Curie
 Leucemia - exposição à radiação durante
sua pesquisa científica e seu trabalho
radiológico em hospitais de campanha.
1 2
3 4
5 6
20/08/2023
2
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
O QUE FALTAVA?
Profª.Ariana Gayer Ferro
Agosto / 2023
COMPRIMENTO DE ONDA
Profª.Ariana Gayer Ferro
Agosto / 2023
Produção de raios x
 Elétrons em altas velocidades;
 Ocorrem em um tubo de Raios X.
Profª.Ariana Gayer Ferro
Agosto / 2023
CONCEITOS BÁSICOS DE
RADIOLOGIA
 Radiografia é o registro produzido pela passagem de Raios
X por corpos e estruturas;
 É uma arte por requerer prática e experiência para alcançar
a habilidade necessária.
Profª.Ariana Gayer Ferro
Agosto / 2023
Obtenção da radiografia
7 8
9 10
11 12
20/08/2023
3
Profª.Ariana Gayer Ferro
Agosto / 2023
SALA DE RADIOLOGIA
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
Representação Esquemática de uma Ampola de RX
 mA (miliamperagem) – quantidade de raios;
 kV – penetração do RX;
 Tempo.
Profª.Ariana Gayer Ferro
Agosto / 2023
Representação Esquemática de uma Ampola de RX
 mA (miliamperagem). Função de aquecer o filamemento para
produção de elétrons através da ionização do átomo de
tungstênio.
 Ionização de átomo? Ocorre sempre que um átomo ganha ou
perda elétrons através de calor ou radiação.
 kV – penetração do RX;
 Tempo.
Profª.Ariana Gayer Ferro
Agosto / 2023
mA (miliamperagem)
Preparo
mA adicionado
Passa pelo filamento
Ionização átomos de tungstênio
Calor desprende os elétrons da órbita mais
externa do átomo
O mA é responsável pela produção de elétrons dentro da ampola.
Logo, quanto mais mA, mais rx será produzido. Profª.Ariana Gayer Ferro
Agosto / 2023
13 14
15 16
17 18
20/08/2023
4
Profª.Ariana Gayer Ferro
Agosto / 2023
Formação da Imagem Radiográfica
 A imagem radiográfica é formada por uma reação
física.
 Ao realizar o preparo do equipamento é acionado o
lado negativo da ampola (mA), a qual é responsável
por aquecer o filamento e produzir elétrons pela
ionização dos átomos de tungstênio
 Cada fez ocorre a perda ou ganho ganha de elétrons,
ocorre a ionização dos átomos de tungstênio,
desprendendo (ionizando) os átomos de sua forma
mais externa.
 Desprende os átomos
 A ionização de um átomo pode ocorrer por calor ou
por radiação.
Profª.Ariana Gayer Ferro
Agosto / 2023
 O disparo do equipamento se dá no lado
positivo da ampola (kV).
Formação da Imagem Radiográfica
Profª.Ariana Gayer Ferro
Agosto / 2023
kV (kilovolagem)
Disparo
kV adicionado e passa pelo filamento
Elétrons atraídos para o lado positivo da ampola (ânodo)
Elétrons se chocam no ânodo em alta velocidade
Reagem com átomo de tungstênio do lado positivo (ponto focal)
Produção de dois tipos de radiação
O kV é responsável pela aceleração dos elétrons
Logo, quanto maior p kV maior a acelaração do elétron, mais a penetração do rx. Profª.Ariana Gayer Ferro
Agosto / 2023
Produção de dois tipos de radiação
 Radiação de frenagem (elétron acelerado,
encontra o núcleo e desvia sua trajetória) – nesse
desvio perde energia em forma de rx e calor.
 Radiação característica, que levam esse nome por
ser características do rx, que ocorre quando um
elétron colide com átomo do ânodon, “espirra”
esse elétron do átomo do ânodon para fora e o
elétron que está mais próximo salta para ocupar
o espaço do elétron daquele que foi espirrado e
nesse momento ocorre produção de rx e calor.
Profª.Ariana Gayer Ferro
Agosto / 2023
Como calcular a técnica radiográfica?
 Se o kV é responsável pela penetração,
dos raios-x, ele será modulado de agora
com a espessura da estrutura
radiografada.
 E = Espessura
 C = Contraste do equipamento (cerca de
20 a 40)
kV = E x 2 + (C)
Profª.Ariana Gayer Ferro
Agosto / 2023
19 20
21 22
23 24
20/08/2023
5
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
Quanto maior o peso atômico, mais
dificuldade terão os raios de ultrapassar o
corpo;
Quanto maior a espessura, mais dificuldade
terá a radiação de ultrapassar o corpo;
Maior densidade da matéria requer maior
capacidade de penetração dos raios.
Profª.Ariana Gayer Ferro
Agosto / 2023
DENSIDADE E OPACIDADE
Profª.Ariana Gayer Ferro
Agosto / 2023
 mA – responsável pela quantidade de rx;
 Aumento o contraste da imagem. Escala de contraste curta.
Técnica radiográfica
Profª.Ariana Gayer Ferro
Agosto / 2023
 kV – responsável pela penetração do RX;
 Diminui o contraste da imagem – escala de cinzas.
Técnica radiográfica
Profª.Ariana Gayer Ferro
Agosto / 2023
25 26
27 28
29 30
20/08/2023
6
Profª.Ariana Gayer Ferro
Agosto / 2023
Técnica radiográfica
Fonte: Arquivo digital.
Profª.Ariana Gayer Ferro
Agosto / 2023
Técnica radiográfica
 Contenção do paciente;
 Movimentação do paciente x qualidade;
 Contenção química.
Profª.Ariana Gayer Ferro
Agosto / 2023
FOCO
Profª.Ariana Gayer Ferro
Agosto / 2023
Efeitos de Imagem
 Efeito de subtração (ex.: gás em duodeno
sobreposto à imagem de fígado determina
imagem menos radiopaca).
 Efeito de Adição de Imagem: quando
estruturas de mesma densidade se
sobrepõem.(ex.: Dois ossos determinam
uma imagem radiográfica mais radiopaca).
Profª.Ariana Gayer Ferro
Agosto / 2023
Efeito de subtração
Fonte: ESSENCIAL DA ANATOMIA RADIOGRÁFICADE CÃES E GATOS Versão 1.0. UniRadio.
Profª.Ariana Gayer Ferro
Agosto / 2023
Fonte: 1. Ciência Animal, v.30, n.4, p.104-116, 2020.; 2. ESSENCIAL DA ANATOMIA RADIOGRÁFICA DE CÃES E GATOS
Versão 1.0. UniRadio
EFEITO DE ADIÇÃO DE IMAGEM
SOBREPOSIÇÃO
31 32
33 34
35 36
20/08/2023
7
Profª.Ariana Gayer Ferro
Agosto / 2023
SOBREPOSIÇÃO DE IMAGEM
Fonte: ESSENCIAL DA ANATOMIA RADIOGRÁFICADE CÃES E GATOS Versão 1.0. UniRadio.
Profª.Ariana Gayer Ferro
Agosto / 2023
SOBREPOSIÇÃO DE IMAGEM
Fonte: ESSENCIAL DA ANATOMIA RADIOGRÁFICADE CÃES E GATOS Versão 1.0. UniRadio.
Profª.Ariana Gayer Ferro
Agosto / 2023
Nomenclatura
 Radiopaco: maior densidade radiográfica.
 Radioluscente: menos densidade radiográfica.
Profª.Ariana Gayer Ferro
Agosto / 2023
RADIOGRAFIA - ESTRUTURAS AVALIADAS
 Avaliação: tórax, abdômen, crânio, esqueleto;
 Fraturas, corpos estranhos,osteopenia, cálculos*
*(OXALATO,FOSFATO E SÍLICA)
*Obs.: Cálculos de cistina, urato e estruvita não são radiopacos.
 Alterações de dimensões, formato, radiodensidade em
órgãos parenquimatosos,neoplasias (calcificação).
Profª.Ariana Gayer Ferro
Agosto / 2023
DENSIDADE E OPACIDADE
Profª.Ariana Gayer Ferro
Agosto / 2023
RADIOPACO
RADIODENSO
METAL
OSSO
ÁGUA
GORDURA / TEC. MOLES
Ar
RADIOLUSCENTE
RADIOTRANSPARENTE
37 38
39 40
41 42
20/08/2023
8
Profª.Ariana Gayer Ferro
Agosto / 2023Fonte: ESSENCIAL DA ANATOMIA RADIOGRÁFICADECÃES E GATOS Versão 1.0. UniRadio.
Profª.Ariana Gayer Ferro
Agosto / 2023Fonte: ESSENCIAL DA ANATOMIA RADIOGRÁFICADE CÃES E GATOS Versão 1.0. UniRadio.
Profª.Ariana Gayer Ferro
Agosto / 2023Fonte: ESSENCIAL DA ANATOMIA RADIOGRÁFICADE CÃES E GATOS Versão 1.0. UniRadio.
Profª.Ariana Gayer Ferro
Agosto / 2023
DENSIDADE E OPACIDADE
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
43 44
45 46
47 48
20/08/2023
9
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
RADIOLOGIA
 A imagem formada depende da densidade da área radiografada
Profª.Ariana Gayer Ferro
Agosto / 2023
Serviço de Diagnóstico por Imagem Clínica Animália Profª.Ariana Gayer Ferro
Agosto / 2023
Imagem meramente ilustrativa
49 50
51 52
53 54
20/08/2023
10
Profª.Ariana Gayer Ferro
Agosto / 2023FONTE: Serviço de Endoscopia e Videolaparoscopia Dr. Carlos Cotias
Profª.Ariana Gayer Ferro
Agosto / 2023FONTE: Serviço de Endoscopia e Videolaparoscopia Dr. Carlos Cotias
Profª.Ariana Gayer Ferro
Agosto / 2023
FONTE: Serviço de Endoscopia e Videolaparoscopia Dr. Carlos Cotias
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
BULLDOG INGLÊS, 05 ANOS,
MACHO
Fonte: Serviço de Diagnóstico por Imagem – ANIMÁLIA.
55 56
57 58
59 60
20/08/2023
11
Profª.Ariana Gayer Ferro
Agosto / 2023
Profª.Ariana Gayer Ferro
Agosto / 2023
BULLDOG INGLÊS, 05 ANOS, MACHO
Fonte: Serviço de Diagnóstico por Imagem – ANIMÁLIA.
Profª.Ariana Gayer Ferro
Agosto / 2023Fonte: Serviço de Diagnóstico por Imagem – ANIMÁLIA.
Profª.Ariana Gayer Ferro
Agosto / 2023
DÚVIDAS?
